Светильник TITAN LED Ex

Установка

Взрывозащищенный светодиодный светильник. Светильник в базовой модификации монтируется на поверхность потолка или стены в помещении или на улице без навеса, установка осуществляется с помощью двух винтов через отверстия в корпусе. Возможно крепление на поворотную скобу (транзитные модификации).

Конструкция

Оптическая часть: поликарбонатный матовый (OPL) или прозрачный рассеиватель.
Корпус и планка выполнены из литого алюминиевого сплава без примесей меди, окрашен порошковой краской в цвет металлик. В корпусе располагаются светодиодный модуль и клеммы для подключения питания.
Рассеиватель герметично соединен с корпусом. Светодиодный модуль расположен в отдельном отсеке, обеспечивая вид взрывозащиты «m» (заполнение компаундом).
Пружинный коннектор располагается в отдельном отсеке с видом взрывозащиты «е» (повышенная надежность против взрыва).
Крепежные элементы изготовлены из коррозионно-стойкой стали. Подводка кабеля в светильник осуществляется через взрывозащищенный кабельный ввод.

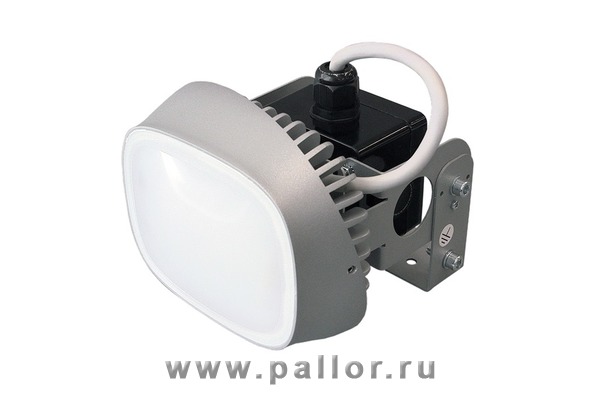

Для модификаций в транзитном исполнении к корпусу светильника на монтажной скобе присоединена распределительная пластиковая коробка с видом взрывозащиты «е» (повышенная надежность против взрыва). Внутри распределительной коробки установлены пружинные клеммы. Подвод кабеля из светильника в коробку осуществляется через взрывозащищенный кабельный ввод. Неиспользуемые отверстия закрыты взрывозащищенными заглушками.

Зоны применения:
по газу – 1, 2;по пыли – 21, 22 по ГОСТ Р МЭК 60079.
Маркировка взрывозащиты:
1 Ex e mb II T6 Gb X/Ex tb IIIC Ta 80° Db X.
Подключение (базовая версия): пружинный коннектор, 3х1,5~2,5 мм² (L+N+PE).
Подключение (транзитная версия): пружинные клеммы, 4х1,5~4 мм2 (L+N+PE).
Диаметр питающего кабеля: 6-12 мм
Источник питания: светильник бездрайверный.
Заземление: внутреннее и внешнее (для транзитной версии), винты М4 (для базовой) и М5 (для транзитной версии) из коррозионно-стойкой фрикционно-безопасной стали.
Кабельный ввод: сертифицирован в соответствии с ТР ТС 012/2011, входит в комплект поставки. Транзитная версия комплектуется одним дополнительным кабельным вводом и взрывозащищенными заглушками. Дополнительные кабельные вводы заказываются отдельно.

Температурный режим от -60°C до +55°C. Температура цвета 5000 К. Индекс цветопередачи >80.

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой и нефтехимической промышленности.
