<   Вернуться

Крышка 60

Печать Сравнить Добавить в избранное
Артикул: Крышка 60
Код: 1163000007
Цена: по запросу Купить
Характеристики светильника
Производитель
АСТЗ
Серия
ДСО04 Magistral
Степень защиты
IP20
Оптическая часть
рассеиватель опаловый, прозрачный
PFC
0.98
Цвет корпуса
белый
Документы и файлы
Паспорт
(pdf, 338 килобайт)
Сертификат
(pdf, 933 килобайт)
Паспорт
(pdf, 338 килобайт)
Сертификат
(pdf, 933 килобайт)
Расшифровка обозначений
(pdf, 193 килобайт)
Описание светильника
(pdf, 680 килобайт)
LDT файлы
(zip, 9 килобайт)
IES файлы
(zip, 87 килобайт)

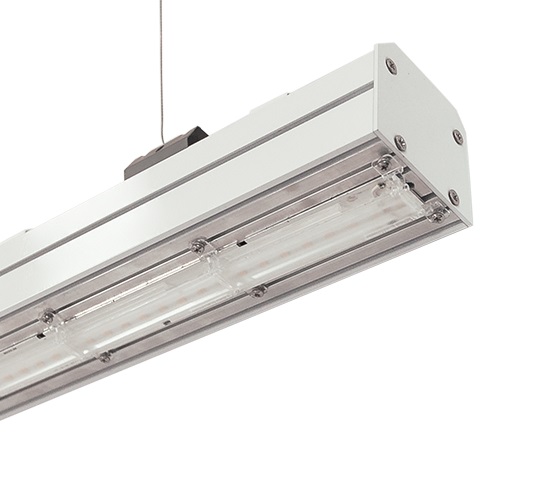

Описание светильника ДСО04 Magistral

Установка

Светодиодный светильник. Монтаж осуществляется на ровную на поверхность потолка или подвешивается на регулируемых тросах. Установка одиночных светильников или соединение в линию нескольких светильников (аксессуары для соединения заказываются отдельно). Возможно построение линий различной геометрии (прямые, перекрестные, под углом 90 градусов).
Все светильники с магистральной проводкой, на одну фазу допускается подключать: ДСО04-35 - максимально 80 шт. светильников, ДСО04-70 - 40 шт., ДСО04-140 - 20 шт.

Конструкция

Оптическая часть: опаловый рассеиватель или вторичная оптика в виде линз с различными типами КСС. Степень защиты IP20 или IP23. Степень защиты IP23 достигается путем установки на корпус светильника крышки, зафиксированной специальной скобой.
Корпус из окрашенного алюминия. С торцов устанавливаются металлические торцевые крышки. Тросовые подвесы, элементы для соединения заказываются дополнительно.
В светильнике возможна установка блока аварийного питания (БАП).

Цветопередача на уровне Ra>80. Светоотдача до 136 Лм/Вт. Температура света 4000 К (нейтральный белый свет), под заказ возможно производство светильников со цветовой температурой 3000 К и 5000 К.

Заводская гарантия - 36 месяцев.

Область применения

Общее освещение помещений торгового назначения (супермаркетов, гипермаркетов, торгово-развлекательных центров), складских комплексов, промышленных предприятий.

Сфера применения
Светильник соответсвует всем требованиям нормативов РФ и Таможенного Союза по ЭМС.
  • Общественные здания
  • Коридоры
  • Заведения культуры и отдыха
  • Магазины и бутики
  • Супермаркеты и торговые центры
  • Производственные помещения и цеха
  • Складские помещения и гаражи
Модификации светильника ДСО04 Magistral
Артикул Код Мощность, Вт Цоколь Размеры, мм Масса, кг Примечание Цена, руб Ед.изм Заказ
ДСО04-70-001 Magistral 840 ДСО04-70-001 Magistral 840 1163407001 72 (LED) 1404х69x96 2.70
8500 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
 По запросу
В корзину
ДСО04-70-041 Magistral EM 840 ДСО04-70-041 Magistral EM 840 1163407041 72 (LED) 1404х69x96 3.20
8500 Лм, 4000 К, 123 Лм/Вт, КСС Д, БАП, опаловый рассеиватель
 По запросу
В корзину
ДСО04-140-001 Magistral 840 ДСО04-140-001 Magistral 840 1163414001 144 (LED) 2809х69x96 6.00
17000 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
 По запросу
В корзину
ДСО04-35-002 Magistral 840 ДСО04-35-002 Magistral 840 1163435002 35 (LED) 1433х69x82 3.00
4736 Лм, 4000 К, 135 Лм/Вт, КСС Г, линзы
 По запросу
В корзину
ДСО04-70-002 Magistral 840 ДСО04-70-002 Magistral 840 1163407002 67 (LED) 1433х69x82 3.00
8935 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы
 По запросу
В корзину
ДСО04-70-042 Magistral EM 840 ДСО04-70-042 Magistral EM 840 1163407042 67 (LED) 1433х69x82 3.50
8935 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы, БАП
 По запросу
В корзину
ДСО04-140-002 Magistral 840 ДСО04-140-002 Magistral 840 1163414002 134 (LED) 2866х69x82 6.00
17870 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы
 По запросу
В корзину
ДСО04-35-003 Magistral 840 ДСО04-35-003 Magistral 840 1163435003 35 (LED) 1433х69x82 3.00
4756 Лм, 4000 К, 136 Лм/Вт, КСС К, линзы
 По запросу
В корзину
ДСО04-70-003 Magistral 840 ДСО04-70-003 Magistral 840 1163407003 67 (LED) 1433х69x82 3.00
8973 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
 По запросу
В корзину
ДСО04-140-003 Magistral 840 ДСО04-140-003 Magistral 840 1163414003 135 (LED) 2866х69x82 6.00
17946 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
 По запросу
В корзину
ДСО04-35-004 Magistral 840 ДСО04-35-004 Magistral 840 1163435004 36 (LED) 1440х69x82 2.70
4848 Лм, 4000 К, 127 Лм/Вт, КСС Г+Д, линзы
 По запросу
В корзину
ДСО04-70-004 Magistral 840 ДСО04-70-004 Magistral 840 1163407004 72 (LED) 1440х69x82 2.70
9147 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
 По запросу
В корзину
ДСО04-140-004 Magistral 840 ДСО04-140-004 Magistral 840 1163414004 146 (LED) 2870х69x82 6.00
18294 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
 По запросу
В корзину
Крышка 85 Крышка 85 1163000009
Торцевая крышка 1 шт., для светильников модификаций: 0Х1
 По запросу
В корзину
Крышка 85L Крышка 85L 1163000010
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 0Х1. Для L-, Т-, Х-образного соединения
По запросу
В корзину
Крышка 60L Крышка 60L 1163000008
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 002, 042, 003, 004. Для L-, Т-, Х-образного соединения
По запросу
В корзину
Скоба соединительная ДСО04 Скоба соединительная ДСО04 1163000011
Скоба 1 шт. и саморезы 4 шт., для прямого соединения светильников в линию.
 По запросу
В корзину
Тросовый подвес SU1 Тросовый подвес SU1 1042051000
Комплект 2 шт., 1 метр
 По запросу
В корзину
Тросовый подвес SU3 Тросовый подвес SU3 1042053000
Комплект 2 шт., 3 метра
 По запросу
В корзину
Тросовый подвес SU5 Тросовый подвес SU5 1042055000
Комплект 2 шт., 5 метров
 По запросу
В корзину
Крышка корпуса 1440 + скобы-фиксаторы Крышка корпуса 1440 + скобы-фиксаторы 1163000002
для светильников модификаций: ДСО04-35/70-004
 По запросу
В корзину
Крышка корпуса 1433 + скобы-фиксаторы Крышка корпуса 1433 + скобы-фиксаторы 1163000003
для светильников модификаций: ДСО04-35/70-002, 042, 003.
 По запросу
В корзину
ДСО04-35-001 Magistral 840 ДСО04-35-001 Magistral 840 1163435001 36 (LED) 1404х69x96 3.00
5200 Лм, 4000 К, 143 Лм/Вт, КСС Д, опаловый рассеиватель
 По запросу
В корзину

Габаритные характеристики и КСС


  • Габаритная схема

  • ДСО04-70-001 опаловый

  • ДСО04-70-002 КСС Г

  • ДСО04-70-003 КСС Д

  • ДСО04-70-004 КСС Г+Д

  • ДСО04-70-005 КСС Д

  • Монтажный чертеж (скоба)

  • Монтажный чертеж (соединительная скоба)

  • X-образный монтаж

  • Г-образный монтаж

  • Монтаж в прямую линию


Дополнительные фотографии

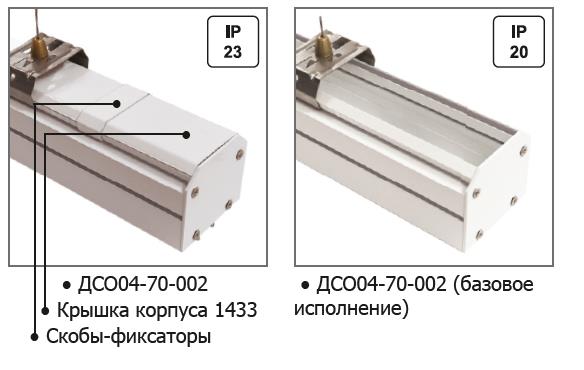

  • IP23, установка на корпус крышки


  • Крышка корпуса 1404 + скобы-фиксаторы

  • Скоба соединительная ДСО04

  • Крышка 85

  • Крышка 85L

  • Тросовый подвес
