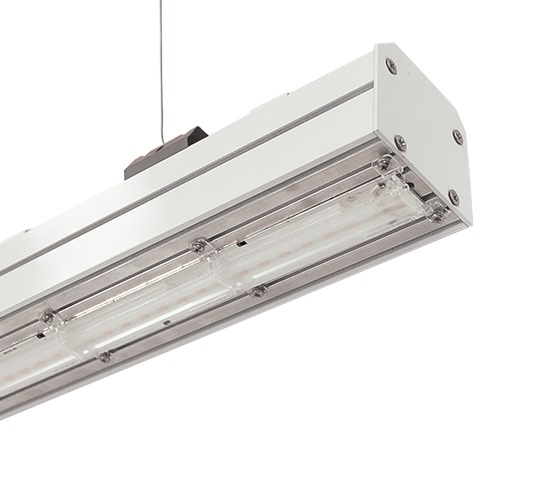

Светильник ДСО04-70-041 Magistral EM 840
|
|
|
Цена:
по запросу
Купить
|
Описание светильника ДСО04 Magistral
Установка
Светодиодный светильник. Монтаж осуществляется на ровную на поверхность потолка или подвешивается на регулируемых тросах. Установка одиночных светильников или соединение в линию нескольких светильников (аксессуары для соединения заказываются отдельно). Возможно построение линий различной геометрии (прямые, перекрестные, под углом 90 градусов).
Все светильники с магистральной проводкой, на одну фазу допускается подключать: ДСО04-35 - максимально 80 шт. светильников, ДСО04-70 - 40 шт., ДСО04-140 - 20 шт.
Конструкция
Оптическая часть: опаловый рассеиватель или вторичная оптика в виде линз с различными типами КСС. Степень защиты IP20 или IP23. Степень защиты IP23 достигается путем установки на корпус светильника крышки, зафиксированной специальной скобой.
Корпус из окрашенного алюминия. С торцов устанавливаются металлические торцевые крышки. Тросовые подвесы, элементы для соединения заказываются дополнительно.
В светильнике возможна установка блока аварийного питания (БАП).
Цветопередача на уровне Ra>80. Светоотдача до 136 Лм/Вт. Температура света 4000 К (нейтральный белый свет), под заказ возможно производство светильников со цветовой температурой 3000 К и 5000 К.
Заводская гарантия - 36 месяцев.
Область применения
Общее освещение помещений торгового назначения (супермаркетов, гипермаркетов, торгово-развлекательных центров), складских комплексов, промышленных предприятий.
- Общественные здания
- Коридоры
- Заведения культуры и отдыха
- Магазины и бутики
- Супермаркеты и торговые центры
- Производственные помещения и цеха
- Складские помещения и гаражи
| Артикул | Код | Мощность, Вт | Цоколь | Размеры, мм | Масса, кг | Примечание | Цена, руб | Ед.изм | Заказ | |
|---|---|---|---|---|---|---|---|---|---|---|
| ДСО04-70-001 Magistral 840 | 1163407001 | 72 | (LED) | 1404х69x96 | 2.70 |
8500 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
|
По запросу |
 В корзину
|
||
| ДСО04-140-001 Magistral 840 | 1163414001 | 144 | (LED) | 2809х69x96 | 6.00 |
17000 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
|
По запросу |
В корзину
|
||
| ДСО04-35-002 Magistral 840 | 1163435002 | 35 | (LED) | 1433х69x82 | 3.00 |
4736 Лм, 4000 К, 135 Лм/Вт, КСС Г, линзы
|
По запросу |
В корзину
|
||
| ДСО04-70-002 Magistral 840 | 1163407002 | 67 | (LED) | 1433х69x82 | 3.00 |
8935 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы
|
По запросу |
В корзину
|
||
| ДСО04-70-042 Magistral EM 840 | 1163407042 | 67 | (LED) | 1433х69x82 | 3.50 |
8935 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы, БАП
|
По запросу |
В корзину
|
||
| ДСО04-140-002 Magistral 840 | 1163414002 | 134 | (LED) | 2866х69x82 | 6.00 |
17870 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы
|
По запросу |
В корзину
|
||
| ДСО04-35-003 Magistral 840 | 1163435003 | 35 | (LED) | 1433х69x82 | 3.00 |
4756 Лм, 4000 К, 136 Лм/Вт, КСС К, линзы
|
По запросу |
В корзину
|
||
| ДСО04-70-003 Magistral 840 | 1163407003 | 67 | (LED) | 1433х69x82 | 3.00 |
8973 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
|
По запросу |
В корзину
|
||
| ДСО04-140-003 Magistral 840 | 1163414003 | 135 | (LED) | 2866х69x82 | 6.00 |
17946 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
|
По запросу |
В корзину
|
||
| ДСО04-35-004 Magistral 840 | 1163435004 | 36 | (LED) | 1440х69x82 | 2.70 |
4848 Лм, 4000 К, 127 Лм/Вт, КСС Г+Д, линзы
|
По запросу |
В корзину
|
||
| ДСО04-70-004 Magistral 840 | 1163407004 | 72 | (LED) | 1440х69x82 | 2.70 |
9147 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
|
По запросу |
В корзину
|
||
| ДСО04-140-004 Magistral 840 | 1163414004 | 146 | (LED) | 2870х69x82 | 6.00 |
18294 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
|
По запросу |
В корзину
|
||
| Крышка 85 | 1163000009 |
Торцевая крышка 1 шт., для светильников модификаций: 0Х1
|
По запросу |
В корзину
|
||||||
| Крышка 85L | 1163000010 |
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 0Х1. Для L-, Т-, Х-образного соединения
|
По запросу |
В корзину
|
||||||
| Крышка 60 | 1163000007 |
Торцевая крышка 1 шт., для светильников модификаций: 002, 042, 003, 004.
|
По запросу |
В корзину
|
||||||
| Крышка 60L | 1163000008 |
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 002, 042, 003, 004. Для L-, Т-, Х-образного соединения
|
По запросу |
В корзину
|
||||||
| Скоба соединительная ДСО04 | 1163000011 |
Скоба 1 шт. и саморезы 4 шт., для прямого соединения светильников в линию.
|
По запросу |
В корзину
|
||||||
| Тросовый подвес SU1 | 1042051000 |
Комплект 2 шт., 1 метр
|
По запросу |
В корзину
|
||||||
| Тросовый подвес SU3 | 1042053000 |
Комплект 2 шт., 3 метра
|
По запросу |
В корзину
|
||||||
| Тросовый подвес SU5 | 1042055000 |
Комплект 2 шт., 5 метров
|
По запросу |
В корзину
|
||||||
| Крышка корпуса 1440 + скобы-фиксаторы | 1163000002 |
для светильников модификаций: ДСО04-35/70-004
|
По запросу |
В корзину
|
||||||
| Крышка корпуса 1433 + скобы-фиксаторы | 1163000003 |
для светильников модификаций: ДСО04-35/70-002, 042, 003.
|
По запросу |
В корзину
|
||||||
| ДСО04-35-001 Magistral 840 | 1163435001 | 36 | (LED) | 1404х69x96 | 3.00 |
5200 Лм, 4000 К, 143 Лм/Вт, КСС Д, опаловый рассеиватель
|
По запросу |
В корзину
|
||
Габаритные характеристики и КСС светильника
-
Габаритная схема -
ДСО04-70-001 опаловый -
ДСО04-70-002 КСС Г -
ДСО04-70-003 КСС Д -
ДСО04-70-004 КСС Г+Д -
ДСО04-70-005 КСС Д -
Монтажный чертеж (скоба) -
Монтажный чертеж (соединительная скоба) -
X-образный монтаж -
Г-образный монтаж -
Монтаж в прямую линию
Дополнительные фотографии светильников
-

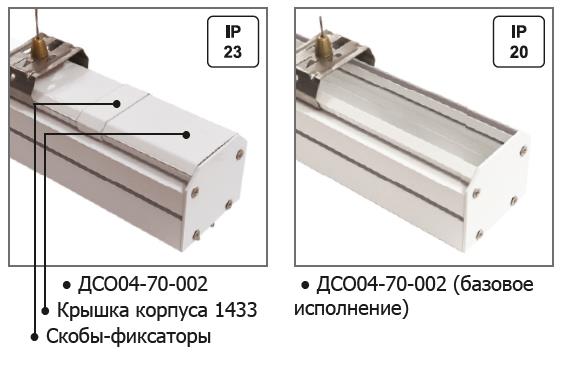

IP23, установка на корпус крышки -
-
Крышка корпуса 1404 + скобы-фиксаторы -
Скоба соединительная ДСО04 -
Крышка 85 -
Крышка 85L -
Тросовый подвес
