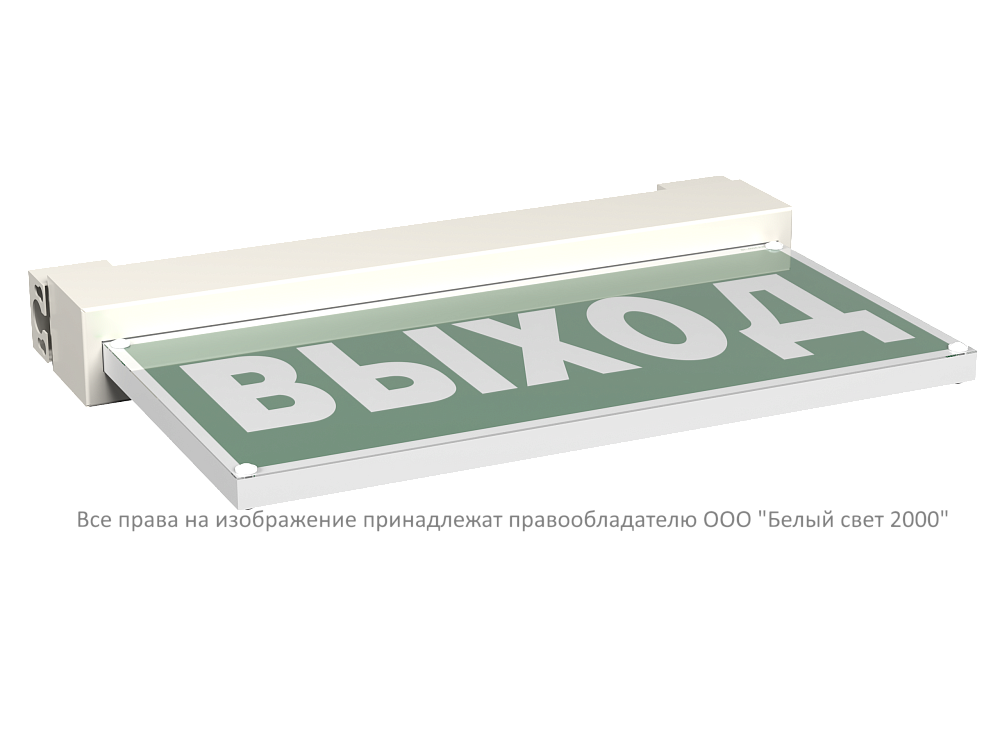

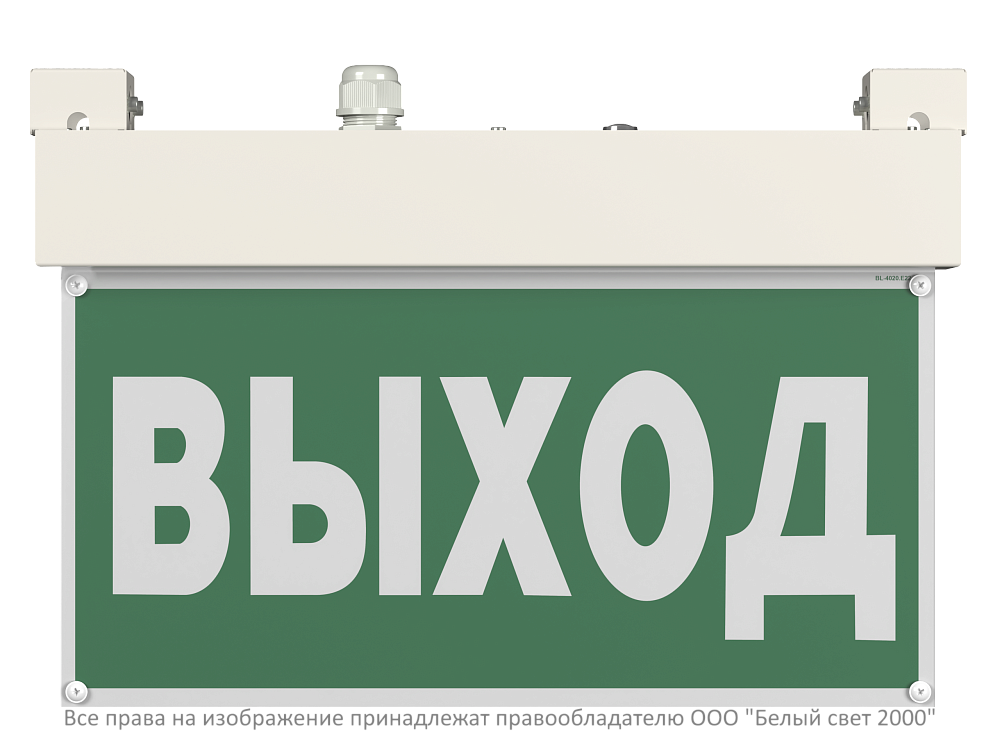

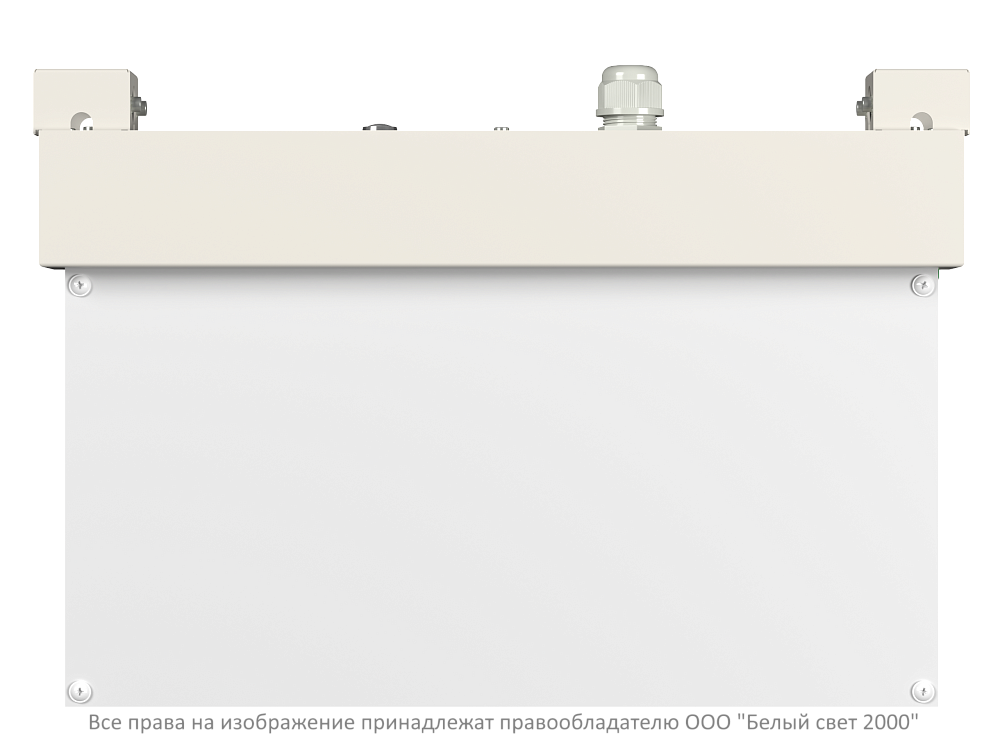

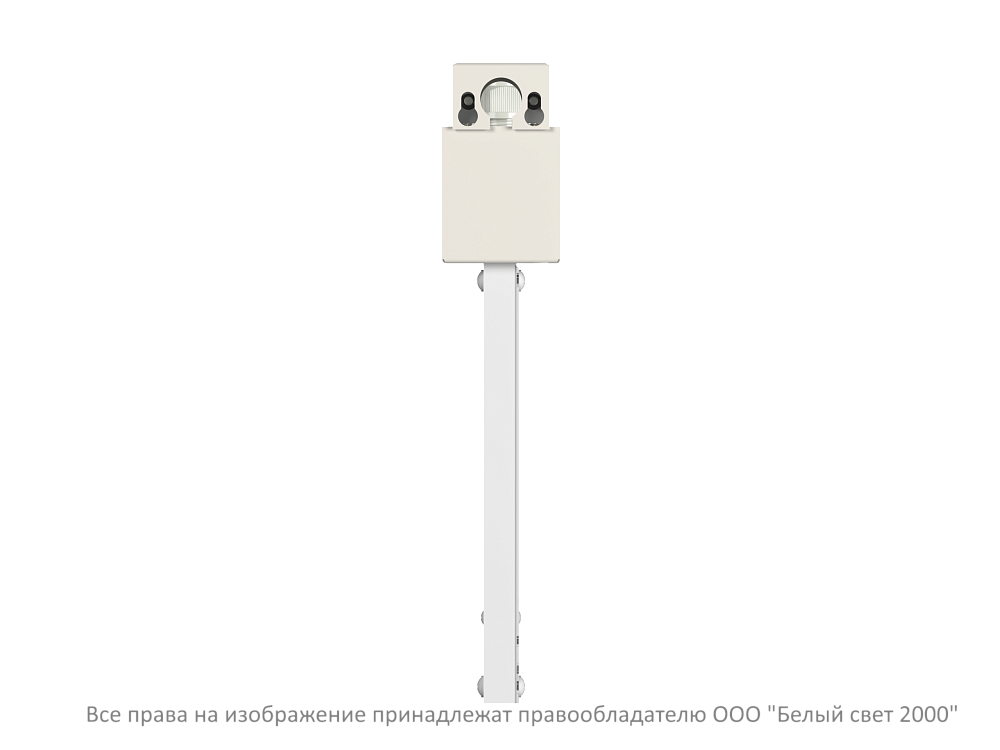

Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON
Световой указатель BS-VIALANT-10-S1-ELON

Световой указатель BS-VIALANT-10-S1-ELON

Артикул: a17040

Белый Свет

  • Производитель

    Белый Свет

  • Тип продукта

    Светильник

  • Тип установки

    Накладной, Подвесной

  • Область применения

    Аварийное

  • Серия

    VIALANT

  • Потребляемая мощность, Вт

    3

  • Цветовая температура, К

    5000

    • Все характеристики
Класс защиты II от поражения электрическим током
Степень пылевлагозащиты IP40
Цветовая температура 5000 К
Напряжение питания 230B переменного тока
Температура эксплуатации -40...+40
Гарантийный срок на изделие 5 лет
Наличие блока аварийного питания

13 150 ₽

Запросить коммерческое предложение

Скачать pdf Печать

Характеристики модификации Световой указатель BS-VIALANT-10-S1-ELON

Серия

VIALANT

Тип продукта

Светильник

Тип установки

Накладной, Подвесной

Область применения

Аварийное

Потребляемая мощность, Вт

3

Цветовая температура, К

5000

Степень пылевлагозащиты, IP

40

Длина, мм

420

Ширина, мм

54

Климатическое исполнение

УХЛ2*

Амплитуда пускового тока

1.3 А

Аналоги

4501007670_I-BRILL 4000-6 LED BL, 4501007670; 4502002110_MIZAR 4000-4 LED S, 4502002110; 4502002210_MIZAR 4000-3 LED SP, 4502002210; 4502002310_MIZAR 4000-3 LED SI, 4502002310; 4502002930_VIZART 4000-5 LED SL, 4502002930; 4502003310_MIZAR 4000-6 LED S, 4502003310; 4502003320_MIZAR 4000-5 LED SP, 4502003320; 4502003330_MIZAR 4000-5 LED SI, 4502003330; a17018_Световой указатель BS-EVERON-10-S1-ELON; a35084_Аварийный светильник BS-CANOE-10-L6-ELON White; a35086_Аварийный светильник BS-CANOE-10-L6-ELON Gray;

Вид заменяемого предохранителя

Плавкая вставка

Вид крепления знака безопасности к рассеивателю

На металлические винты

Возможность замены источника питания

Да

Возможность замены источника света

Да

Время переключения из непостоянного в постоянный режим

0,5 сек

Время переключения с переменного на постоянный электрический ток

0 сек.

Высота

290 мм

Высота в упаковке

290 мм

Гарантийный срок

60 мес

Группа

Световые приборы

Группа механического исполнения

М1

Диаметр светового прибора

- мм

Диапазон номинального напряжения питания

~155÷265 / =155÷375 В

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Длина

420 мм

Длительность пускового тока (∆t)

75 мкс

Дополнительный модуль

Блок защиты сети

Допустимый внешний диаметр кабеля групповой цепи питания

5-10

Допустимый внешний диаметр кабеля групповой цепи управления

5-10

Значения рабочей температуры

-40…+40 °С

Источник аварийного питания

ELON-230/1

Источник питания

ELON-230/1

Кабельный Ввод1

Резьбовой, стандартный полиамид 6.6 5-10мм Серый

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Класс ETIM

EC001957

Код серии

BS012_44

Количество источников света

2

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/60/80 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

30/60/100/120 шт.

Конструктивное исполнение

Объемный (двухсторонний)

Коррелированная цветовая температура

5000 К

Коэффициент мощности ≥

0,90

Коэффициент пульсации светового потока

1%

Крепления

На стену; На шпильку М8;

Максимальная поглощаемая энергия блоком защиты сети BS-BZ

145 Дж

Максимальное количество размещаемых знаков безопасности

2

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Масса нетто

3,40 гг

Материал кабельного ввода подключения к групповой цепи питания

полиамид 6.6

Материал кабельного ввода подключения к групповой цепи управления

полиамид 6.6

Материал клеммной колодки подключения к групповой цепи питания

керамика

Материал корпуса

сталь, порошковая эмаль

Материал рассеивателя

полиметилметакрилат

Минимальная яркость знака безопасности в аварийном режиме

40 кд/м²

Минимальная яркость знака безопасности в нормальном режиме

40 кд/м²

Мощность источника света

4,5 Вт

Наименование аккумуляторной батареи

Неприменимо

Номинальная потребляемая мощность

3,9 Вт

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,019 А

Номинальный световой поток в аварийном режиме

Неприменимо лм

Номинальный световой поток в нормальном режиме

Неприменимо лм

Номинальный ток заменяемого предохранителя

0,25 А

Нормируемая продолжительность аварийной работы

0 ч

Общий индекс цветопередачи (CRI)

80

Полная потребляемая мощность

4,33 ВА

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Пусковой ток (Ipeak)

1,25 A

Расположение кабельного ввода подключения к групповой цепи питания

Сверху

Расстояние распознавания

40 м

Режим работы

централизованный

Рекомендуем в проект

Аварийный светильник BS-ARUNA-10-L1-ELON IP65; Аварийный светильник BS-METEOR-10-L1-ELON; Световой указатель BS-ASTERA-10-S1-ELON; Световой указатель BS-COMPASS-10-S1-ELON; Световой указатель BS-ESTETICA-10-S1-ELON; Световой указатель BS-FIRMUS-10-S1-ELON Gray; Световой указатель BS-FUGA-10-S1-ELON;

Сейсмостойкость по шкале MSK-64

4

Серия

VIALANT

Совместимые продукты

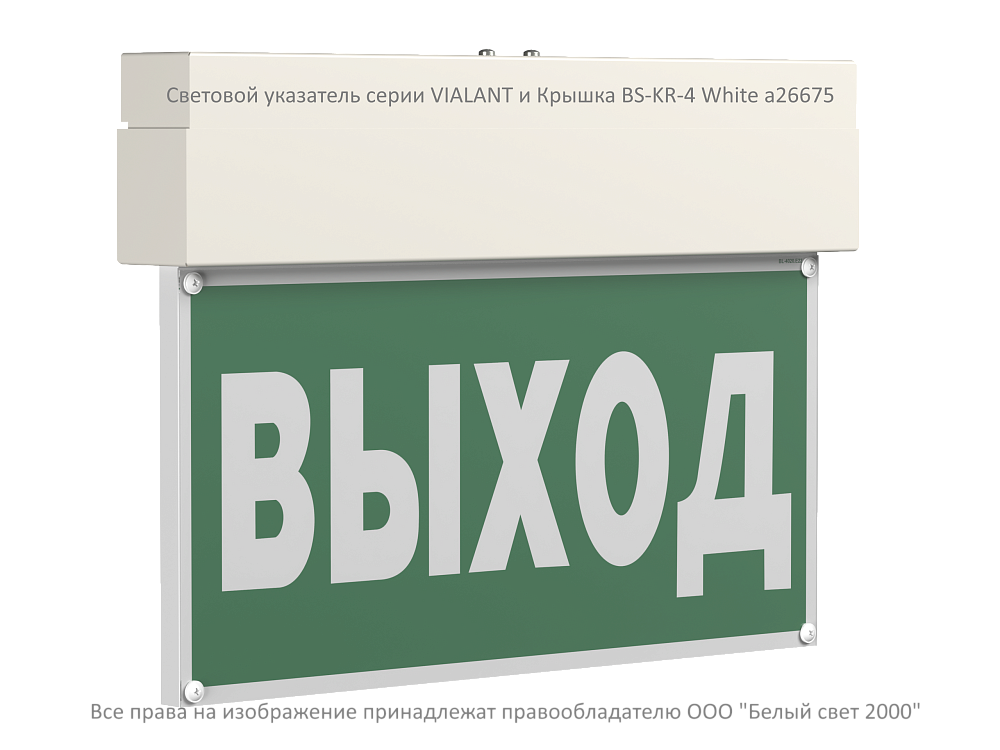

Крышка BS-KR-4 White; Пластина защитная BS-PZ-2;

Совместимый знак безопасности серии

BL-4020

Состояние

Активный

Средняя (габаритная) яркость знака безопасности в аварийном режиме

220 кд/м²

Средняя (габаритная) яркость знака безопасности в нормальном режиме

220 кд/м²

Срок службы

12 лет

Срок службы источника питания

150000 ч

Срок службы источника света

150 000 (2 x 75 000) ч

Срок хранения в упаковке

1 лет

Степень защиты от внешних воздействий

40 IP

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

Тип заменяемого плавкого предохранителя

ВП2Б

Тип источника света

DUOLED

Тип кабельного ввода подключения к групповой цепи питания

Резьбовой, стандартный

Тип кабельного ввода подключения к групповой цепи управления

Резьбовой, стандартный

Тип кривой силы света

Неприменимо

Тип покрытия

Муар

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Тип светового прибора

Световой указатель централизованного электропитания / оповещатель пожарный световой

Условия хранения по ГОСТ 15150-69

2

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Автоматически восстанавливаемая защита от холостого хода; Активный корректор коэффициента мощности; Встроенный блок защиты сети BS-BZ; Гальваническая развязка; Керамическая клеммная колодка; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Цвет кабельного ввода подключения к групповой цепи питания

Серый

Цвет кабельного ввода подключения к групповой цепи управления

Серый

Цвет корпуса / № RAL

Белый/9016

Ширина

54 мм

Электрохимическая система АКБ

Неприменимо
