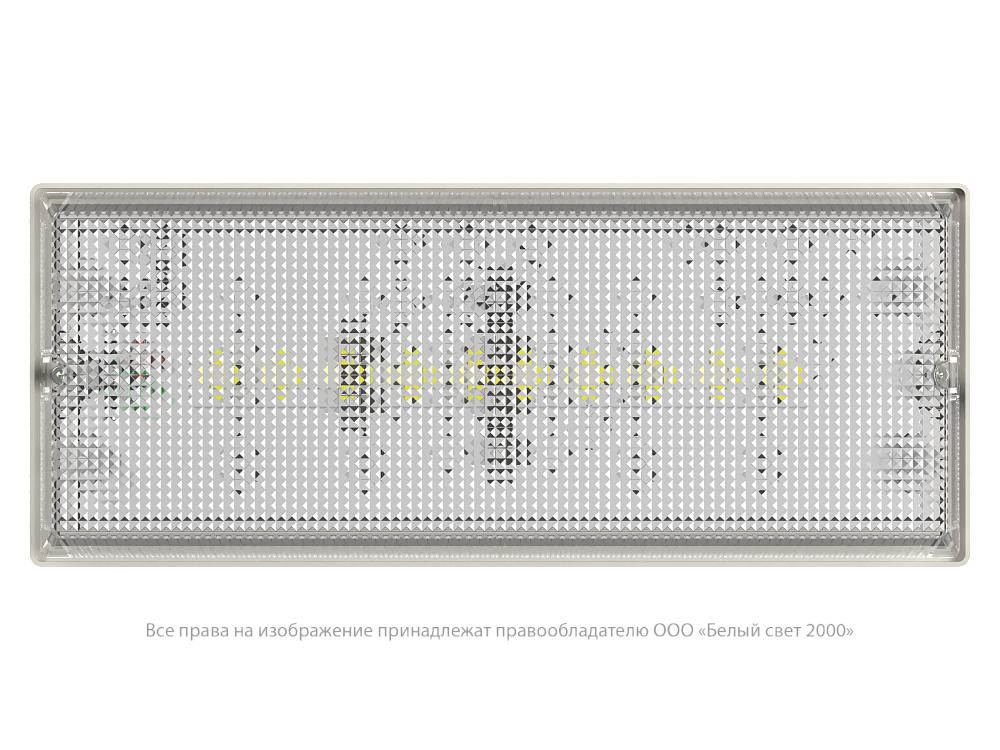

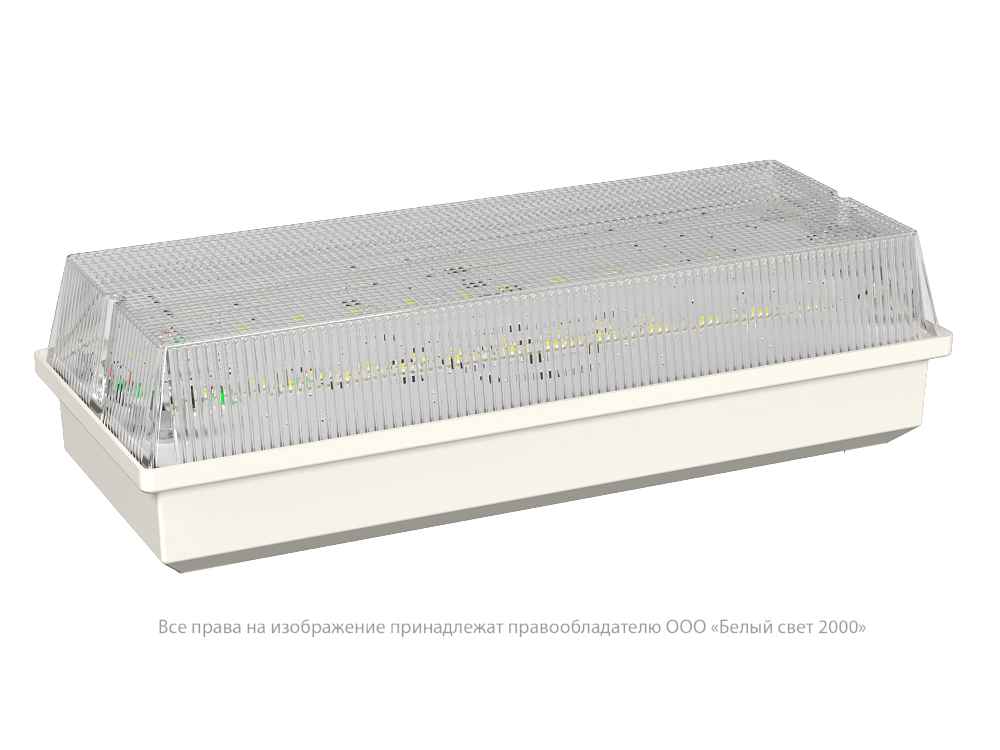

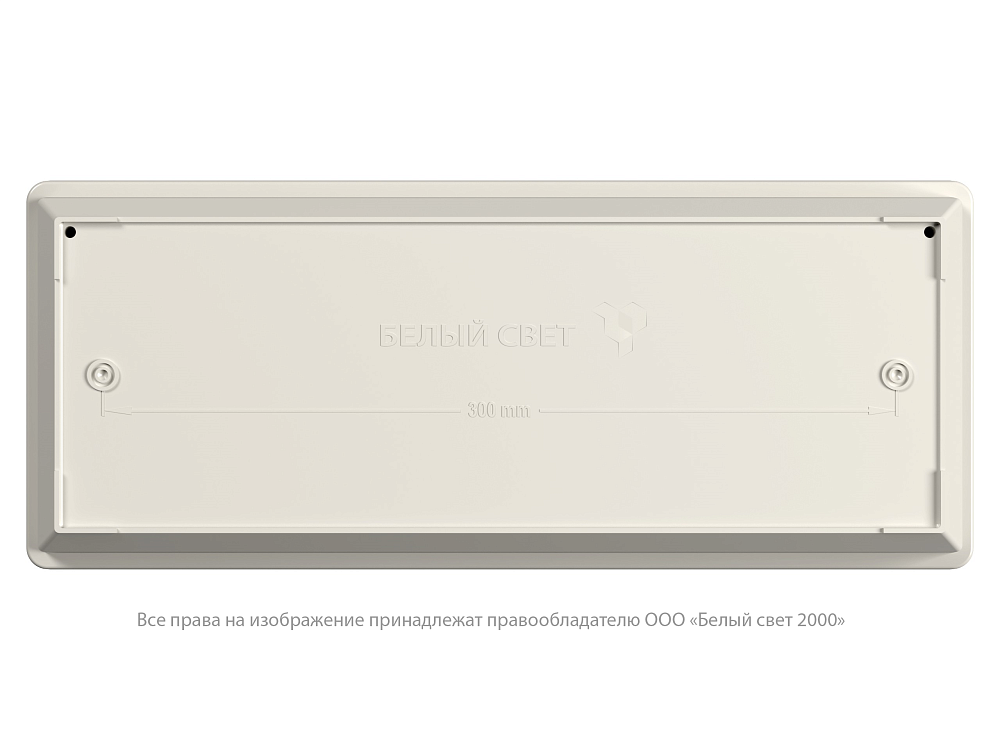

Аварийный светильник BS-UNIVERSAL-51-R1-STABILAR2

Тестирование и управление

Кнопка "Тест", TELECONTROL

Источник аварийного питания

STABILAR-2.UNI

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Гальваническая развязка; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация заряда аккумуляторной батареи светового прибора; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Наличие устройства ручного режима ожидания; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Режим дистанционной задержки аварийного режима; Соответствие требованиям по электромагнитной совместимости; Управление по коммутируемой линии Lcom изменение режима работы (постоянный / непостоянный) светового прибора;

Диапазон номинального напряжения питания

~198÷253 В

Номинальная потребляемая мощность - непостоянный режим

5,3 Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

28 Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,128 А

Коэффициент мощности ≥

0,95

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Пусковой ток (Ipeak)

2,3 A

Длительность пускового тока (∆t)

300 мкс

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/70/110 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

40/70/100/130 шт.

Класс энергоэффективности ГОСТ Р 54993-2012

A

Тип источника света

DUOLED

Мощность источника света

3 Вт

Количество источников света

6

Номинальный световой поток в нормальном режиме

1200 лм

Номинальный световой поток в аварийном режиме

1200 лм

Тип кривой силы света

Косинусная (Д)

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Электрохимическая система АКБ

NiMH

Наименование аккумуляторной батареи

BS-10HRHT26/50-4,0/F-HB500-0-1

Номинальная ёмкость

4 А∙ч

Климатическое исполнение

УХЛ4

Значения рабочей температуры

+1…+35 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

66 IP

Сейсмостойкость по шкале MSK-64

4

Группа механического исполнения

М5

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

06 IK

Длина

370 мм

Ширина

152 мм

Высота

104 мм

Диаметр светового прибора

Неприменимо мм

Масса нетто

2,70 гг

Материал корпуса

светостабилизированный поликарбонат

Цвет корпуса / № RAL

Белый/9016

Материал рассеивателя

светостабилизированный поликарбонат

Совместимые продукты

Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-1; Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-10; Батарея BS-3+3HRHT26/50-4,0/L-HB500-0-1; Батарея BS-3+3HRHT26/50-4,0/L-HB500-0-10; Знак безопасности NPU-0303.V01"Указ. светового прибора авар. освещения - "А"; Знак безопасности NPU-0303.V01"Указ.светового прибора авар.освещения - А" уп.10; Кронштейн BS-K-3 White; Решетка защитная BS-R-1 White;

Способ монтажа

Снаружи

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Материал клеммной колодки подключения к групповой цепи питания

поликарбонат

Расположение кабельного ввода подключения к групповой цепи питания

На выбор - сверху, снизу, сбоку, сзади

Тип кабельного ввода подключения к групповой цепи питания

Втулка изоляционная

Материал кабельного ввода подключения к групповой цепи питания

EPDM

Цвет кабельного ввода подключения к групповой цепи питания

Серый

Допустимый внешний диаметр кабеля групповой цепи питания

11-16 мм

Максимальное сечение кабеля подключения к групповой цепи управления

0.75 мм²

Материал клеммной колодки подключения к групповой цепи управления

полиамид 6.6

Расположение кабельного ввода подключения к групповой цепи управления

На выбор - сверху, снизу, сбоку, сзади

Тип кабельного ввода подключения к групповой цепи управления

Втулка изоляционная

Материал кабельного ввода подключения к групповой цепи управления

EPDM

Цвет кабельного ввода подключения к групповой цепи управления

Серый

Допустимый внешний диаметр кабеля групповой цепи управления

11-16 мм

Гарантийный срок

36 мес

Гарантийный срок аккумуляторной батареи

12 мес

Срок службы источника питания

70000 ч

Срок службы источника света

150 000 (2 x 75 000) ч

Срок службы батареи

12 лет

Срок службы

10 лет

Срок хранения в упаковке

1 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Коэффициент пульсации светового потока

1%

Высота в упаковке

104 мм

Крепления

На потолок; На стену;

Тип светового прибора

Автономный аварийный светильник эвакуационного освещения с функцией TELECONTROL

Кабельный Ввод1

Втулка изоляционная EPDM 11-16мм Серый

Средняя (габаритная) яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Кабельный Ввод2

Втулка изоляционная EPDM 11-16мм Серый

Серия

UNIVERSAL L

Диапазон номинальной частоты напряжения питания

47÷63 Гц

Возможность замены аккумуляторной батареи

Да

Минимальная яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Средняя (габаритная) яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Минимальная яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Источник света

Аварийный светильник BS-741-12x1 LED RO

Расстояние распознавания

Неприменимо м

Номинальная потребляемая мощность

28 Вт

Код серии

BS011_35

Класс ETIM

EC001957

Группа

Световые приборы

Аккумуляторные батареи списком

Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-1; Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-10; Батарея BS-3+3HRHT26/50-4,0/L-HB500-0-1; Батарея BS-3+3HRHT26/50-4,0/L-HB500-0-10;

Рекомендуем в проект

Аварийный светильник BS-DECTON-51-R1-STABILAR2 SMC V01 5000K; Аварийный светильник BS-TWINLED-81-L1-STABILAR2; Световой указатель BS-COMPASS-51-S1-INEXI2; Световой указатель BS-EVERON-53-S1-INEXI2; Световой указатель BS-FLAG-71-S1-INEXI2; Световой указатель BS-UNIVERSAL-51-S1-INEXI2;

Максимальное количество размещаемых знаков безопасности

Неприменимо

Световая отдача

42,85714 лм/Вт

Источник питания

ELON-230/2

Состояние

Активный

Аналоги

a11751_Аварийный светильник BS-741-12x1 LED RO;
