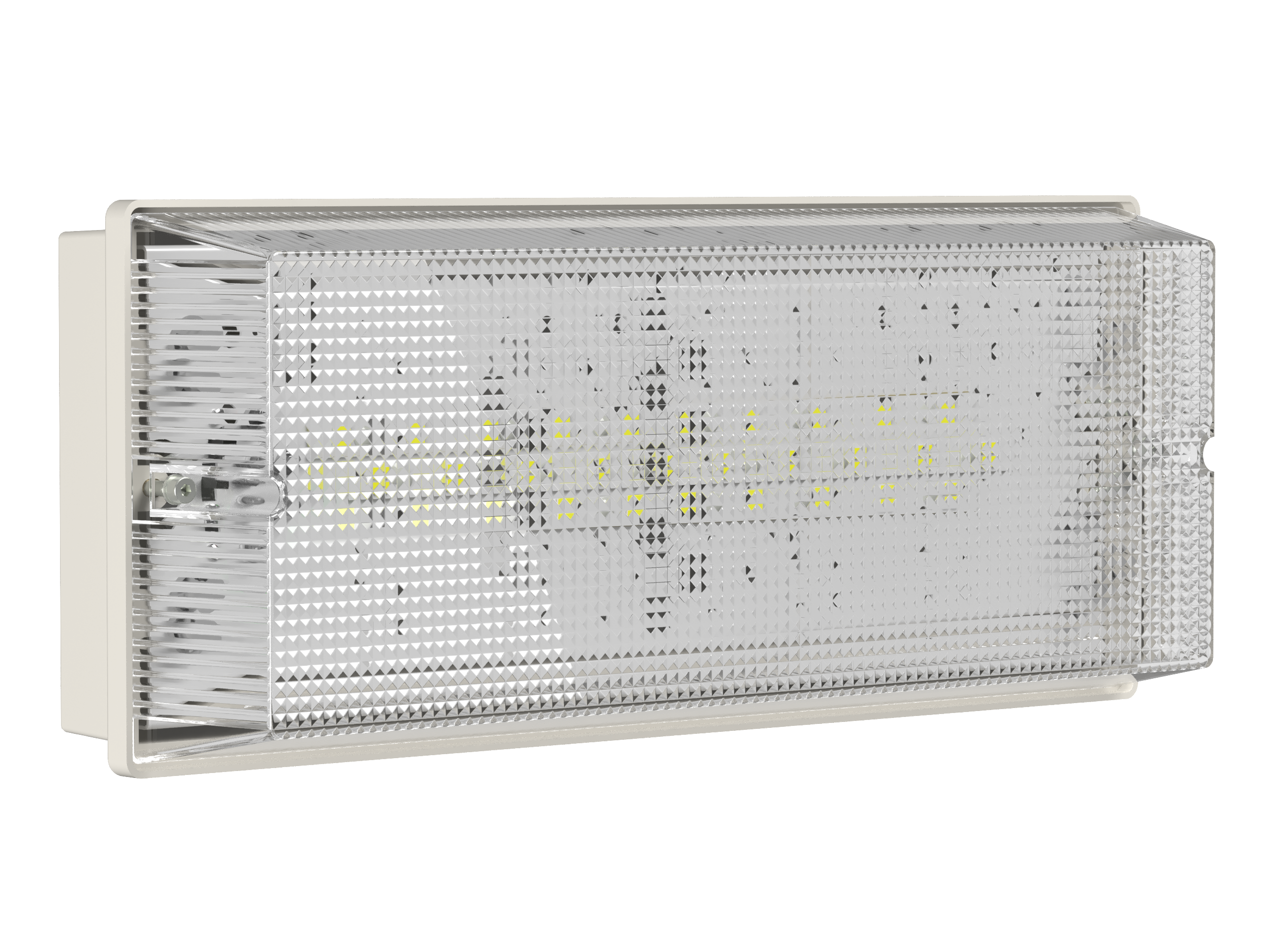

Аварийный светильник BS-UNIVERSAL-10-L1-BSE5

Тестирование и управление

BSE-5, ON/OFF

Номинальный ток заменяемого предохранителя

0,50 А

Источник аварийного питания

ELON-230/2

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Автоматически восстанавливаемая защита от холостого хода; Активный корректор коэффициента мощности; Встроенный блок защиты сети BS-BZ; Гальваническая развязка; Керамическая клеммная колодка; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Диапазон номинального напряжения питания

~170÷265 / =165÷280 В

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

7,7 Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,035 А

Коэффициент мощности ≥

0,96

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Пусковой ток (Ipeak)

45 A

Длительность пускового тока (∆t)

0,5 мкс

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Вид заменяемого предохранителя

Плавкая вставка

Тип заменяемого плавкого предохранителя

ВП2Б

Тип источника света

DUOLED

Мощность источника света

3 Вт

Количество источников света

4

Номинальный световой поток в нормальном режиме

870 лм

Номинальный световой поток в аварийном режиме

870 лм

Тип кривой силы света

Косинусная (Д)

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Наименование аккумуляторной батареи

Неприменимо

Климатическое исполнение

УХЛ2*

Значения рабочей температуры

-20…+40 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

66 IP

Сейсмостойкость по шкале MSK-64

4

Группа механического исполнения

М5

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

06 IK

Длина

370 мм

Ширина

152 мм

Высота

104 мм

Диаметр светового прибора

Неприменимо мм

Масса нетто

1,00 гг

Материал корпуса

светостабилизированный поликарбонат

Цвет корпуса / № RAL

Белый/9016

Материал рассеивателя

светостабилизированный поликарбонат

Совместимые продукты

Знак безопасности NPU-0303.V01"Указ. светового прибора авар. освещения - "А"; Знак безопасности NPU-0303.V01"Указ.светового прибора авар.освещения - А" уп.10; Кронштейн BS-K-3 White; Решетка защитная BS-R-1 White;

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Материал клеммной колодки подключения к групповой цепи питания

керамика

Расположение кабельного ввода подключения к групповой цепи питания

На выбор - сверху, снизу, сбоку, сзади

Тип кабельного ввода подключения к групповой цепи питания

Втулка изоляционная

Материал кабельного ввода подключения к групповой цепи питания

EPDM

Цвет кабельного ввода подключения к групповой цепи питания

Серый

Допустимый внешний диаметр кабеля групповой цепи питания

11-16 мм

Максимальное сечение кабеля подключения к групповой цепи управления

2.5 мм²

Материал клеммной колодки подключения к групповой цепи управления

керамика

Расположение кабельного ввода подключения к групповой цепи управления

На выбор - сверху, снизу, сбоку, сзади

Тип кабельного ввода подключения к групповой цепи управления

Втулка изоляционная

Материал кабельного ввода подключения к групповой цепи управления

EPDM

Цвет кабельного ввода подключения к групповой цепи управления

Серый

Допустимый внешний диаметр кабеля групповой цепи управления

11-16 мм

Гарантийный срок

60 мес

Срок службы источника питания

70000 ч

Срок службы источника света

150 000 (2 x 75 000) ч

Срок службы

12 лет

Срок хранения в упаковке

1 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Коэффициент пульсации светового потока

1%

Высота в упаковке

104 мм

Крепления

На потолок; На стену;

Максимальная поглощаемая энергия блоком защиты сети BS-BZ

145 Дж

Тип светового прибора

Аварийный светильник централизованного электропитания эвакуационного освещения с адресным управлением

Кабельный Ввод1

Втулка изоляционная EPDM 11-16мм Серый

Средняя (габаритная) яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Кабельный Ввод2

Втулка изоляционная термопластический эластомер 6-10мм Серый

Серия

UNIVERSAL L

Дополнительный модуль

Блок защиты сети

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Минимальная яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Средняя (габаритная) яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Минимальная яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Источник света

Аварийный светильник BS-140-8x1 LED BSE3

Расстояние распознавания

Неприменимо м

Номинальная потребляемая мощность

7,7 Вт

Код серии

BS011_35

Класс ETIM

EC001957

Группа

Световые приборы

Рекомендуем в проект

Аварийный светильник BS-ARUNA-10-L1-BSE5 IP65; Аварийный светильник BS-METEORIT-10-L1-BSE5 5000K; Световой указатель BS-COMPASS-10-S1-BSE5; Световой указатель BS-FLAGMAN-10-S1-BSE5; Световой указатель BS-TERON-10-S1-BSE5;

Максимальное количество размещаемых знаков безопасности

Неприменимо

Конструктивное исполнение

Неприменимо

Световая отдача

112,987 лм/Вт

Источник питания

ELON-230/2

Состояние

Активный

Аналоги

a11760_Аварийный светильник BS-140-8x1 LED BSE3; a11769_Аварийный светильник BS-1330-8x1 LED BSE3; a15977_Аварийный светильник BS-RUMB-10-L1-BSE5; a26773_Аварийный светильник BS-METEORIT-10-L1-BSE5 3000K; a26775_Аварийный светильник BS-METEORIT-10-L1-BSE5 5000K;
