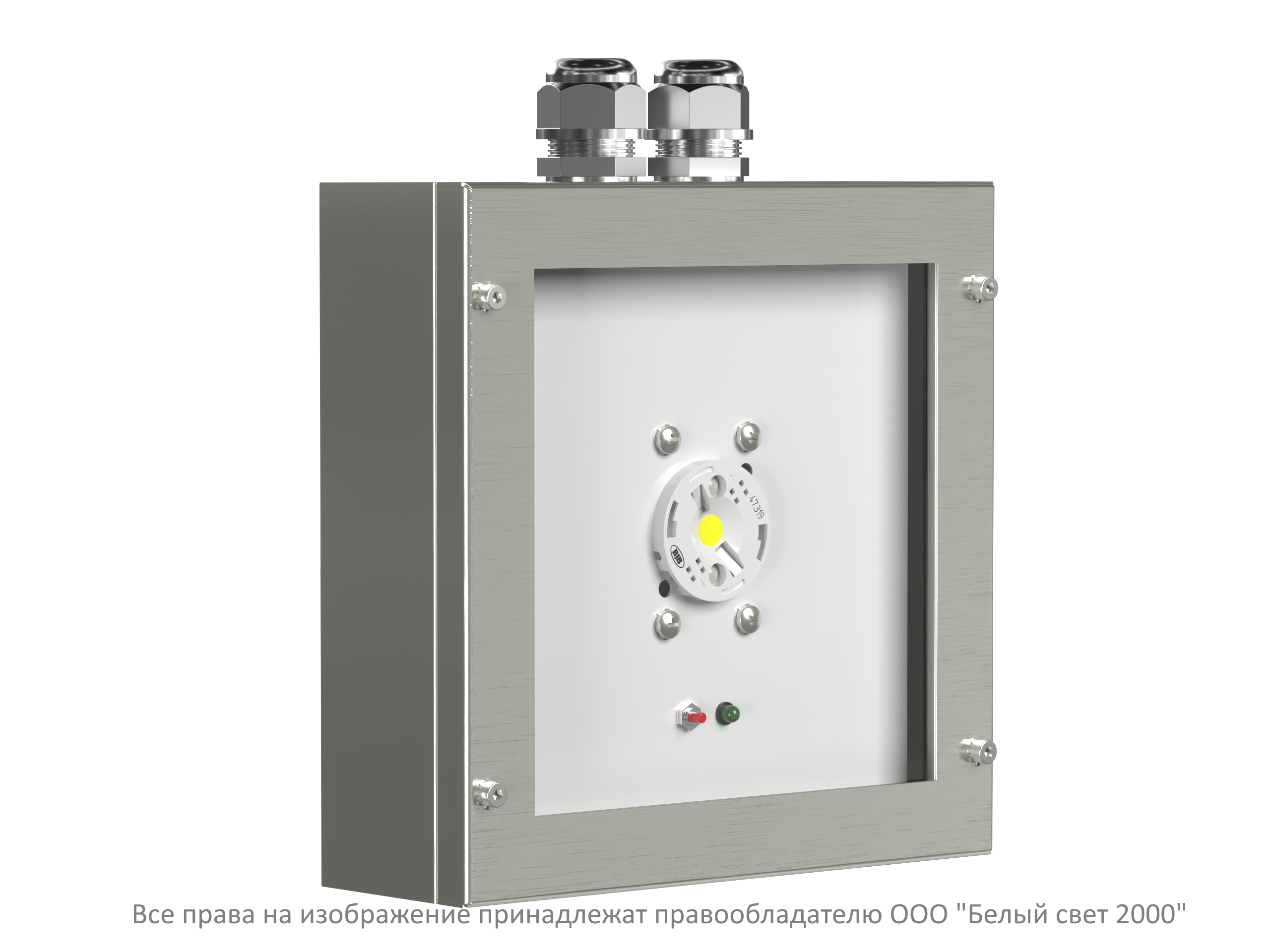

Аварийный светильник BS-TRINITY-83-L1-INEXI2
Артикул:
Производитель
Белый СветТип продукта
Светильник
Тип установки
Накладной, Подвесной
Область применения
Аварийное
Серия
TRINITY Все характеристики
По запросу
Запросить коммерческое предложение
Характеристики модификации Аварийный светильник BS-TRINITY-83-L1-INEXI2
Серия
TRINITYТип продукта
Светильник
Тип установки
Накладной, Подвесной
Область применения
Аварийное
Климатическое исполнение
УХЛ4
Аккумуляторные батареи списком
Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-1; Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-10;
Амплитуда пускового тока
1.3 А
Аналоги
a16946_Аварийный светильник BS-DBU-53-L1-INEXI2; a18955_Аварийный светильник BS-DBU-53-L2-INEXI2;
Возможность замены аккумуляторной батареи
Да
Возможность замены источника питания
Да
Возможность замены источника света
Да
Время переключения из нормального в аварийный режим
0,07 сек.
Высота
71 мм
Высота в упаковке
71 мм
Гарантийный срок
60 мес
Гарантийный срок аккумуляторной батареи
12 мес
Группа
Световые приборы
Группа механического исполнения
М1
Диаметр светового прибора
- мм
Диапазон номинального напряжения питания
~170÷265 / =165÷280 В
Диапазон номинальной частоты напряжения питания
47÷63 / 0 Гц
Длина
225 мм
Длительность пускового тока (∆t)
40 мкс
Допустимый внешний диаметр кабеля групповой цепи питания
8-13 мм
Допустимый внешний диаметр кабеля групповой цепи управления
8-13 мм
Значения рабочей температуры
+1…+35 °С
Источник аварийного питания
INEXI-2N
Источник света
Аварийный светильник BS-5633-3x1 INEXI LED
Кабельный Ввод1
Резьбовой, стандартный нержавеющая сталь 8-13мм Стальной
Кабельный Ввод2
Резьбовой, стандартный нержавеющая сталь 8-13мм Стальной
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
I
Класс энергоэффективности ГОСТ Р 54993-2012
A....A+
Класс ETIM
EC001957
Код серии
BS011_33
Количество источников света
1
Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В
30/60/80/100 шт.
Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C
40/70/100/130 шт.
Конструктивное исполнение
Неприменимо
Коррелированная цветовая температура
5000 К
Коэффициент мощности ≥
0,85
Коэффициент пульсации светового потока
1%
Крепления
На потолок; На стену;
Максимальное сечение кабеля подключения к групповой цепи питания
2.5 мм²
Максимальное сечение кабеля подключения к групповой цепи управления
1 мм²
Масса нетто
2,80 гг
Материал кабельного ввода подключения к групповой цепи питания
нержавеющая сталь
Материал кабельного ввода подключения к групповой цепи управления
нержавеющая сталь
Материал клеммной колодки подключения к групповой цепи питания
поликарбонат
Материал клеммной колодки подключения к групповой цепи управления
полиамид 6.6
Материал корпуса
нержавеющая сталь
Материал рассеивателя
триплекс
Минимальная яркость знака безопасности в аварийном режиме
Неприменимо кд/м²
Минимальная яркость знака безопасности в нормальном режиме
Неприменимо кд/м²
Мощность источника света
4 Вт
Наименование аккумуляторной батареи
BS-2+2HRHT26/50-4,0/L-HB500-0-1
Номинальная ёмкость
4 А∙ч
Номинальная потребляемая мощность
2,6 Вт
Номинальная потребляемая мощность - непостоянный режим
Неприменимо Вт
Номинальная потребляемая мощность - непостоянный режим с подогревом
Неприменимо Вт
Номинальная потребляемая мощность - постоянный режим
Неприменимо Вт
Номинальная потребляемая мощность - постоянный режим с подогревом
Неприменимо Вт
Номинальный потребляемый ток
0,013 А
Номинальный световой поток в аварийном режиме
350 лм
Номинальный световой поток в нормальном режиме
Неприменимо лм
Нормируемая продолжительность аварийной работы
3 ч
Общий индекс цветопередачи (CRI)
90
Полная потребляемая мощность
3,06 ВА
Пригоден для монтажа на поверхности из нормально возгораемых материалов.
Да
Пусковой ток (Ipeak)
1,5 A
Расположение кабельного ввода подключения к групповой цепи питания
Сбоку
Расположение кабельного ввода подключения к групповой цепи управления
Сбоку
Расстояние распознавания
Неприменимо м
Режим работы
непостоянный
Рекомендуем в проект
Аварийный светильник BS-ARC-53-L1-INEXI2 DD01; Аварийный светильник BS-ARUNA-81-L3-INEXI2 IP65; Аварийный светильник BS-METEOR-53-L1-INEXI2; Аварийный светильник BS-METEORIT-83-L1-INEXI2; Световой указатель BS-COMPASS-53-S1-INEXI2; Световой указатель BS-FLAG-73-S1-INEXI2 NST; Световой указатель BS-FLAGMAN-53-S1-INEXI2 NST; Световой указатель BS-FUGA-73-S1-INEXI2; Световой указатель BS-GARDA-73-S1-INEXI2;
Световая отдача
Неприменимо лм/Вт
Сейсмостойкость по шкале MSK-64
4
Серия
TRINITY
Совместимые продукты
Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-1; Батарея BS-2+2HRHT26/50-4,0/L-HB500-0-10; Знак безопасности NPU-0303.V01"Указ. светового прибора авар. освещения - "А"; Знак безопасности NPU-0303.V01"Указ.светового прибора авар.освещения - А" уп.10;
Состояние
Активный
Средняя (габаритная) яркость знака безопасности в аварийном режиме
Неприменимо кд/м²
Средняя (габаритная) яркость знака безопасности в нормальном режиме
Неприменимо кд/м²
Срок службы
12 лет
Срок службы батареи
12 лет
Срок службы источника питания
150000 ч
Срок службы источника света
50 000 ч
Срок хранения в упаковке
1 лет
Степень защиты от внешних воздействий
65 IP
Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)
04 IK
Тестирование и управление
Кнопка "Тест", TELECONTROL
Тип источника света
LED COB
Тип кабельного ввода подключения к групповой цепи питания
Резьбовой, стандартный
Тип кабельного ввода подключения к групповой цепи управления
Резьбовой, стандартный
Тип кривой силы света
Косинусная (Д)
Тип пожароопасной зоны
П-IIа
Тип ремонтопригодности СТО.69159079-03-2019
4 № типа
Тип светового прибора
Автономный аварийный светильник эвакуационного освещения с функцией TELECONTROL
Условия хранения по ГОСТ 15150-69
2
Функции управления
2 клеммы подключения слаботочной сети дистанционного устройства управления и тестирования BS-TELECONTROL-2; Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Гальваническая развязка; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация заряда аккумуляторной батареи светового прибора; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Наличие устройства ручного режима ожидания; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;
Цвет кабельного ввода подключения к групповой цепи питания
Стальной
Цвет кабельного ввода подключения к групповой цепи управления
Стальной
Цвет корпуса / № RAL
Стальной
Ширина
197 мм
Электрохимическая система АКБ
NiMH
