Применение
ИБП применяются для систем оповещения и управления эвакуацией (СОУЭ), систем указания путей эвакуации (СУПЭ) и систем аварийного освещения в случае нарушения питания рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
Дополнительно ИБП применяется в качестве распределительного щита, и средства контроля и управления.
Модификации
ИБП BS-REZERV-7-AUTOTEST, OCC применяются в составе Технического решения №7 «Системы аварийного освещения с напряжением питания групповых цепей аварийного освещения =24V» технических решений ООО «Белый Свет 2000», и совместим со всем оборудованием ООО «Белый Свет 2000», представленным в ТР №7.

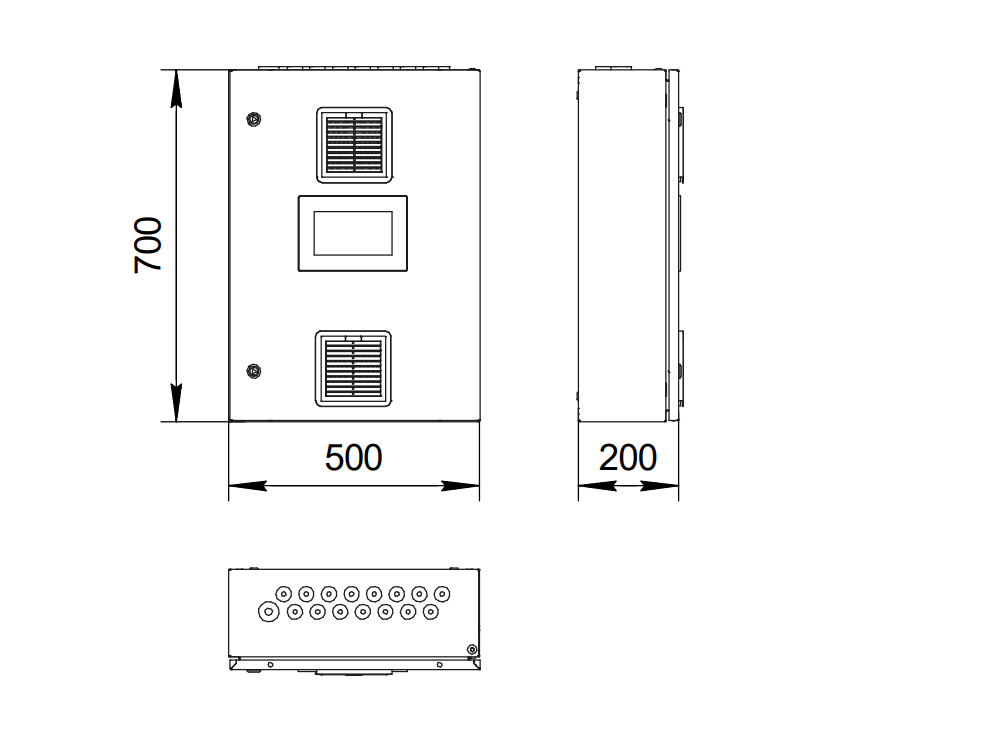

Типовые размеры модификации ИБП:
- Д/Ш/В, мм: 200/500/700
Ассортимент серии ИБП при номинальной выходной мощности НВАР 60 мин, Вт, включает модели - 100 и 400. Полный ассортимент ИБП представлен в каталоге.
Особенности и преимущества

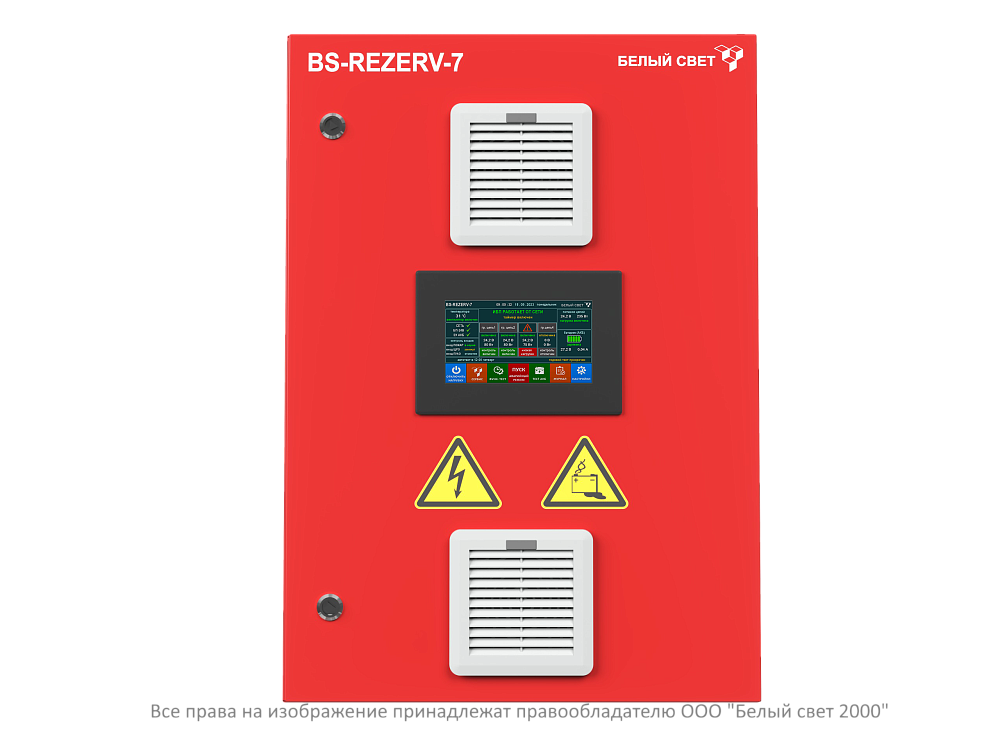

Основные элементы ИБП BS-REZERV-7-AUTOTEST, ОСС:
- Блок контроля и управления BS-BKU-AT-OCC-1 является контроллером, управляющим работой ИБП;
- Цветной 7-дюймовый сенсорный дисплей предназначен для отображения информации о состоянии ИБП и проведения настройки системы;
- Бок мониторинга BS-BM-ES-1 предназначен для мониторинга по напряжению и току целостности групповых цепей питания с постоянным режимом работы (технология ОСС), для мониторинга напряжения и тока АКБ, для контроля напряжения источника питания и контроля целостности цепей входных сигналов управления;
- Блок управления BS-BU-R8-7V предназначен для изменения режима работы групповых цепей питания (постоянный/непостоянный режим).
- Блок управления также включает в себя DC/DC преобразователь =7V для обеспечения технологии VCC ( визуальный контроль исправности групповых цепей питания с непостоянным режимом работы);
- Блок управления BS-BU-R10-24V-2А является универсальным интерфейсом выходных сигналов для обеспечения индикации состояния и режима работы
- ИБП, с возможностью вывода бес потенциальных сигналов типа «сухой контакт» или потенциальных сигналов =24V;
- Аккумуляторная батарея (АКБ) - для питания групповых цепей аварийного освещения в аварийном режиме;
- Зарядное устройство с контроллером, которое работает независимо от Блока контроля и управления, для обеспечения заряда АКБ в соответствии с I/U-характеристикой;
- Распределительная панель с аппаратами защиты и коммутации, клеммами для подключения силовых и сигнальных проводов.
Преимущества:
- Функция AUTOTEST®
- Новые технологии тестирования целостности групповых цепей питания световых приборов аварийного освещения - ОСС (Online Control Circuit – онлайн контроль цепей) и VCC (Visual Control Circuit - визуальный контроль цепей);
- Для отображения информации и управления используется цветной сенсорный 7” дисплей, наглядно информирующий о состоянии системы;
- Номинальная выходная мощность ИБП в аварийном режиме;
- 400 Вт при нормируемом времени аварийной работы 60 мин;
- 160 Вт при нормируемом времени аварийной работы 180 мин.;
- 4 групповые цепи с нагрузкой до 100 Вт каждая, которые защищены самовосстанавливающимися предохранителями 7A;
- Групповые цепи питания являются управляемыми, что позволяет программно назначать режим работы каждой цепи - постоянный или непостоянный;
- Модульная структура ИБП допускает быструю замену вышедших из строя модулей и блоков.
Тестирование и управление В ИБП BS-REZERV-7-AUTOTEST,ОСС функция AUTOTEST® (АСТ) соответствует типу PERC в соответствии с международным стандартом IEC 62034 «Автоматические системы тестирования для систем аварийного эвакуационного освещения с питанием от аккумуляторов» и выполняет обязательные требования стандарта IEC 62034, такие как: Наличие центрального контроллера для установки параметров работы АСТ, параметров автоматических Функциональных тестов, конфигурирования системы и централизованного запуска Функциональных тестов. Калибровка нагрузки на групповых цепях АО; Программирование периодичности проведения функциональных тестов – еженедельно или ежемесячно; Программирование длительности проведения функциональных тестов; Таймер автоматического управления режимом работы (постоянный/непостоянный), для каждого дня недели; Защищенное паролем управление ИБП кнопкой на дисплее в нормальном и аварийном режимах; Управление нагрузкой в нормальном режиме; Программирование режима «мигания» световых указателей/оповещателей пожарных световых при пожаре с выбором частоты мигания. Автоматическая диагностика ИБП после включения. Визуальная индикация:
- Для локальной индикации результатов испытаний на ИБП BS-REZERV-7-AUTOTEST,OCC установлен цветной сенсорный дисплей 7’’;
- Индикаторы световых приборов поддерживающих технологию VCC , подключенные к групповым цепям с непостоянным режимом работы, указывают на целостность групповой цепи питания в онлайн режиме.
Звуковая индикация: Отдельные сигналы для аварий и неисправностей; Настройка громкости звука сигнализации. Соответствие требованиям нормативной базы:
- ТР ЕАЭС 043/2017 Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
- ГОСТ Р 53325-2012 Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний (с Изменениями N 1, 2, 3), Раздел 5;
- IEC 62034 «Автоматические системы тестирования для систем аварийного эвакуационного освещения с питанием от аккумуляторов».
Подробное описание функционала ИБП читайте на сайте Руководство по эксплуатации ИБП серии BS-REZERV-7 ОСС
Конструкция Материал корпуса выполнен из стали и окрашен порошковой эмалью, цвет красный RAL 3020/ Модели ИБИ имеют два варианта степени защиты, IP31с пассивной вентиляцией, или IP54 с активной вентиляцией. Габаритные размеры: Д/Ш/В, мм: 200/500/700 Источник питания ИБП комплектуется аккумуляторными батареями (АКБ) для обеспечения аварийного освещения электропитанием в аварийном режиме (отсутствие входного напряжения сети) Свинцово-кислотные аккумуляторы 12В последовательно соединены и устанавливается в нижней части шкафа ИБП.
Установка Размещение ИБП производится на стену. Кабельные вводы для подключения внешних кабельных цепей расположены сверху шкафа. Помещение для установки ИБП должно быть сухим и защищенным от воздействия агрессивной среды (пыль, газ, испарения). Данное помещение не должно использоваться для других целей, кроме установки электротехнического оборудования.
