Применение
ИБП применяются для обеспечения электропитанием технических средств пожарной автоматики (оповещателей пожарных световых) и систем аварийного освещения (световых приборов аварийного освещения) в случае нарушения питания рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
Модификации
Серия ИБП включает широкий ассортимент по типам мощности подключаемой нагрузки, которую способны обеспечить автономным питанием от АКБ за определенное время (1 час). Мощность системы определяется емкостью применяемых аккумуляторных батарей.
Мощность ИБП определяет габаритные размеры и количество шкафов системы.
Типовые размеры модификаций ИБП BS-REZERV-6:
- Д/Ш/В, мм: 300/450/1800
- Д/Ш/В, мм: 550/600/1800

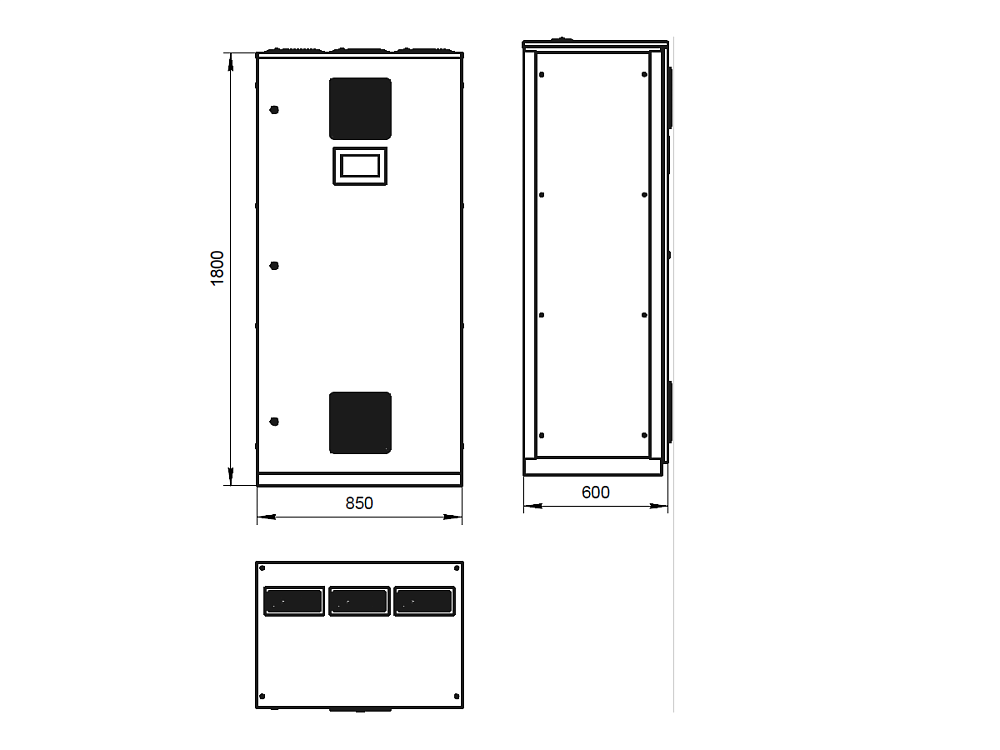

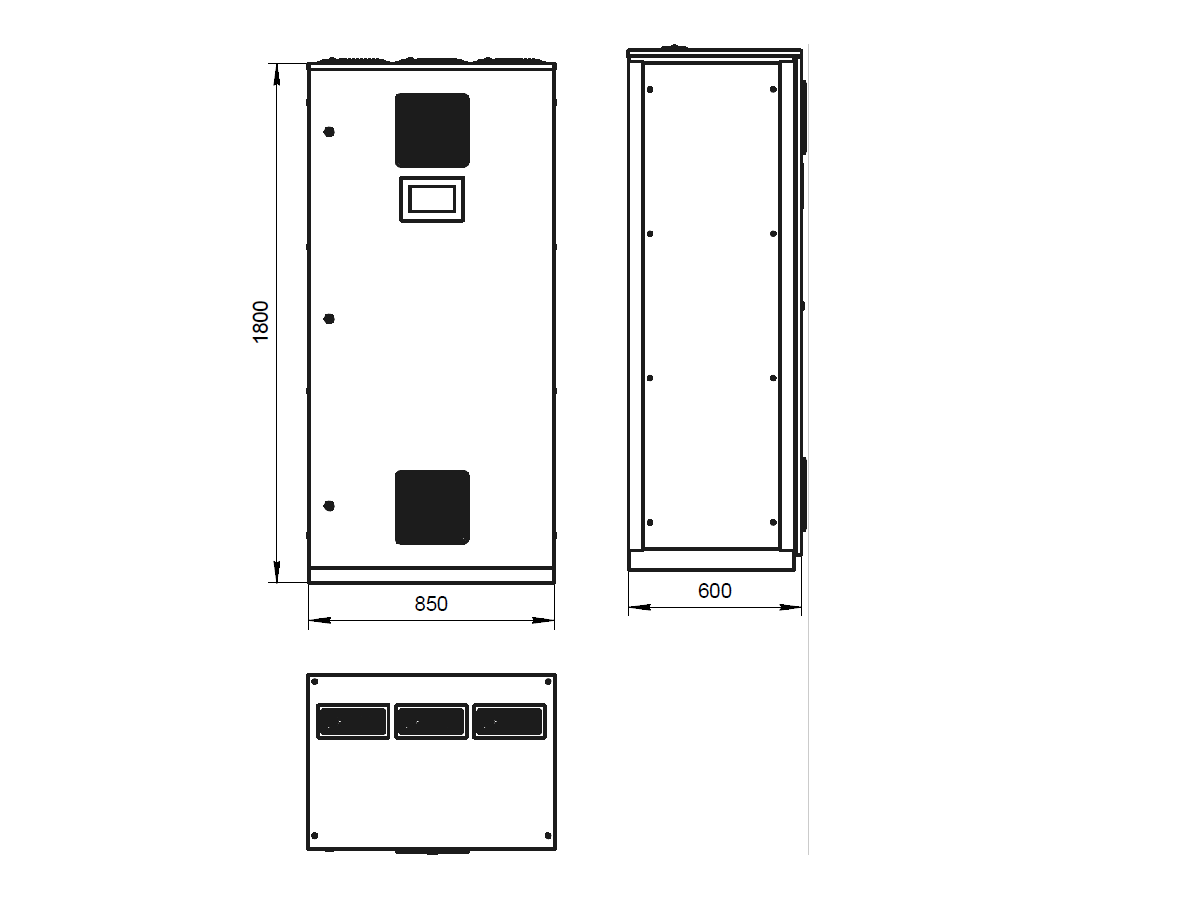

- Д/Ш/В, мм: 600/850/1800
Модельный ряд включает Типовые номинальные мощности ИБП при нормируемом времени работы - 3,2 кВт, 4,7 кВт, 5,3 кВт, 5,9 кВт, 8,1 кВт. Полный ассортимент ИБП представлен в каталоге.
Особенности и преимущества ИБП серии BS-REZERV-6 относится к 6 техническому решению (ТР-6) «Централизованная система аварийного освещения с электрическим источником ИБП BS-REZERV-6 (без адресного управления, напряжение питания 230В AC)» технических решений ООО «Белый Свет 2000», и совместим со всем оборудованием ООО «Белый Свет 2000», представленным в ТР-6. ИБП имеет микропроцессорный блок управления и мониторинга с центральной аккумуляторной батареей. Для контроля и управления используется цветной 7”- сенсорный дисплей, наглядно информирующий о состоянии системы и проведения обслуживания. Поддержка ручного и автоматического проведения тестирования, контроля температуры. Записанные данные Журнала событий на дисплей выводятся последние события. Данная процедура позволяет оператору ИБП не прибегать к дорогостоящим проверкам и испытаниям. Поддержка в некоторых модификациях (при наличии GSM-модуля) СМС-оповещений о режимах работы системы, тестах, авариях и неисправностях. Зарядное устройство с электронным управлением работает независимо от функционирования центрального контроллера, и осуществляет заряд и поддержание АКБ в соответствии с зарядной характеристикой аккумуляторной батареи. Групповые цепи АО, защищенные автоматическими выключателями, произвольно конфигурируются в 2 блока цепей. Каждый блок цепей независимо настраивается на постоянный или непостоянный режим работы. Распределительные цепи АО, защищенные автоматическими выключателями, обычно работают в постоянном режиме. Функции контроля и управления
- Контроль напряжения входной сети и выходного напряжения;
- Защита от глубокого разряда АКБ с отключением нагрузки;
- Свободное конфигурирование групповых цепей аварийного освещения (АО) на блоки цепей постоянного и непостоянного режима работы;
- Блокировка паролем кнопок управления сенсорного дисплея прибора;
- Отключение/включение нагрузки (постоянных цепей АО) в рабочем режиме кнопкой;
- Отключение/включение нагрузки (постоянных цепей АО) в рабочем режиме автоматически по расписанию (отдельно для каждого дня недели);
- Перевод ИБП в аварийный режим по бес потенциальным сигналам (сухой контакт):
- Функция «ПОЖАР» (от автоматической пожарной сигнализации (АПС)), благодаря чему световые указатели, подключенные к ИБП, могут выполнять функции световых пожарных оповещателей;
- «АВАРИЯ ЩРО» от реле контроля напряжения, контролирующих щиты рабочего освещения (ЩРО);
- Настраиваемая задержка отключения цепей непостоянным режимом работы АО после отключения аварийного режима работы ИБП;
- Клеммы с потенциальным сигналом -24 V DC для подключения внешнего пульта контроля состояния ИБП серии BS-ALARIS-6 - для следующих сообщений:
- Ручной функциональный тест, запускаемый кнопкой с дисплея;
- Тест на длительность работы от АКБ, запускаемый кнопкой с дисплея (годовой тест);
- Оповещение о просроченном очередном тестировании длительности работы от АКБ.
Подробное описание функционала ИБП читайте на сайте: Руководство по эксплуатации ИБП BS-REZERV-6 (3,2 – 8,1 кВт) Руководство по эксплуатации ИБП REZERV-6 (0,5 – 2,6 кВт)

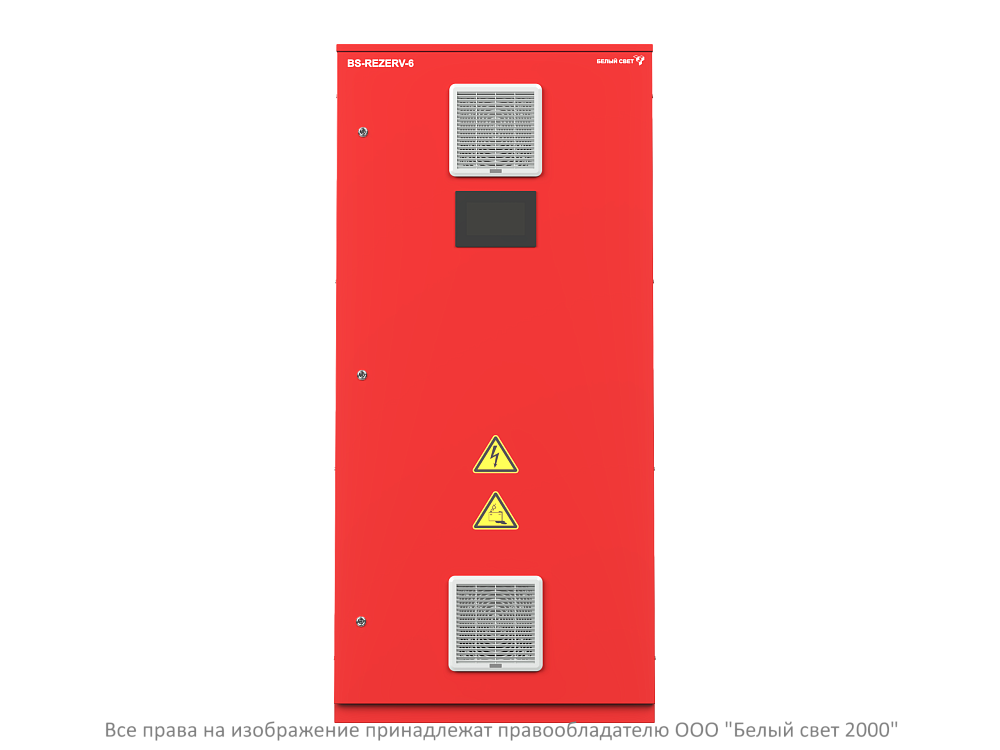

Конструкция Материал корпуса выполнен из стали и окрашен порошковой эмалью, цвет красный RAL 3020 Шкафы ИБП BS-REZERV-6 имеют защиту от пыли и влаги IP54, и оборудованы активной вентиляцией IP54 для охлаждения и проветривания внутреннего пространства шкафа от скопления водорода, выделяемого при заряде АКБ. Габаритные размеры в зависимости от модификации: Д/Ш/В, мм: 300/450/1800 Д/Ш/В, мм: 550/600/1800 Д/Ш/В, мм: 600/850/1800 Источник питания ИБП комплектуется аккумуляторными батареями (АКБ) для обеспечения аварийного освещения электропитанием в аварийном режиме (отсутствие входного напряжения сети) Всего в ИБП размещается от 16 до 20 штук, в зависимости от модификации ИБП. Свинцово-кислотные аккумуляторы 12В последовательно соединены и устанавливается в нижней части шкафа ИБП или в дополнительных отдельных шкафах.
Установка Шкаф ИБП устанавливается на ровной горизонтальной поверхности, и надежно закрепляется, чтобы избежать опрокидывания. Кабельные вводы для подключения внешних кабельных цепей расположены сверху шкафа. Помещение для установки ИБП должно быть сухим и защищенным от воздействия агрессивной среды (пыль, газ, испарения). Данное помещение не должно использоваться для других целей, кроме установки электротехнического оборудования.
