Световой указатель BS-RADEM-73-S1-INEXI3 Gray

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Выход "сухой контакт" для формирования сигнала - "Неисправность светового прибора"; Гальваническая развязка; Дистанционное диммирование светового указателя в нормальном режиме (Eclipse); Дистанционное программирование начала автоматических групповых - Ежедневного функционального теста и Ежеквартального теста длительности; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация состояния светового прибора; Индивидуальное программирование начала автоматических - Ежедневного функционального теста и Ежеквартального теста длительности; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Клемма подключения к информационной шине дистанционного устройства управления и тестирования BS-TELECOMAND; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Проведение автоматического тестирования (AUTOTEST); Ручной дистанционный запуск групповых - Функционального теста и Теста длительности; Ручной индивидуальный запуск Функционального теста и Теста длительности интегрированным испытательным устройством кнопочного типа (кнопка "Тест"); Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Диапазон номинального напряжения питания

~170÷265 / =165÷280 В

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

4,6 Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Полная потребляемая мощность

5,41 ВА

Номинальный потребляемый ток

0,024 А

Коэффициент мощности ≥

0,85

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Пусковой ток (Ipeak)

1,4 A

Длительность пускового тока (∆t)

75 мкс

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

25/50/70/90 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

30/60/90/110 шт.

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Тип источника света

LED SMD

Мощность источника света

1,5 Вт

Количество источников света

1

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Расстояние распознавания

30 м

Минимальная яркость знака безопасности в нормальном режиме

100 кд/м²

Минимальная яркость знака безопасности в аварийном режиме

100 кд/м²

Средняя (габаритная) яркость знака безопасности в аварийном режиме

400 кд/м²

Электрохимическая система АКБ

NiMH

Наименование аккумуляторной батареи

BS-4HRHT14/50-1,6/2F-HB500-0-1

Номинальная ёмкость

1.6 А∙ч

Климатическое исполнение

УХЛ4

Значения рабочей температуры

+1…+35 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

40 IP

Сейсмостойкость по шкале MSK-64

4

Группа механического исполнения

М1

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

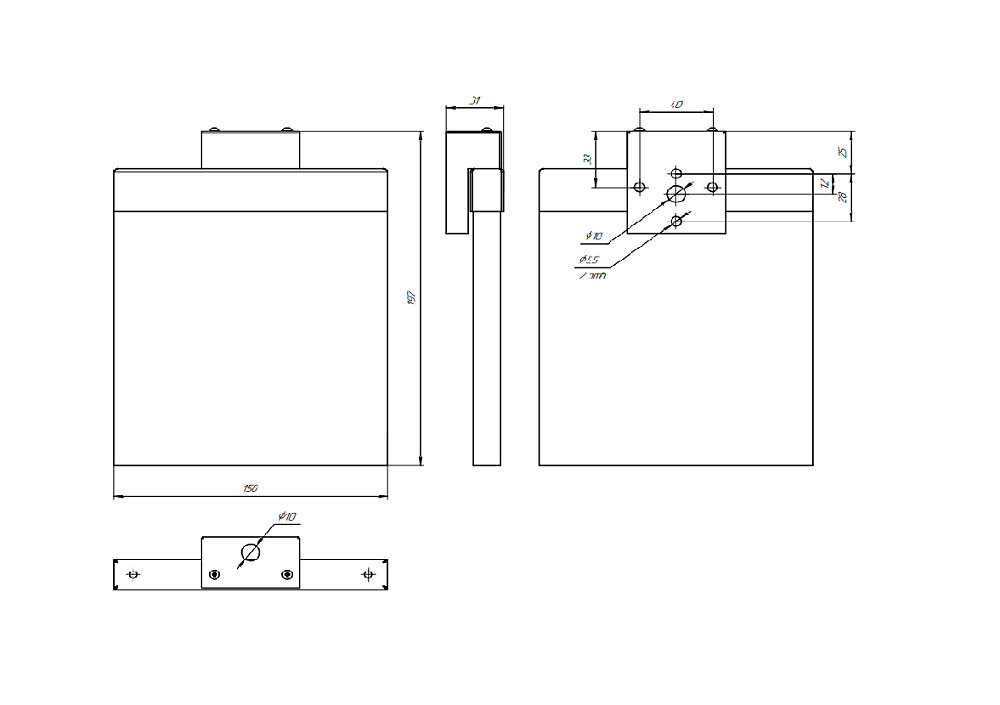

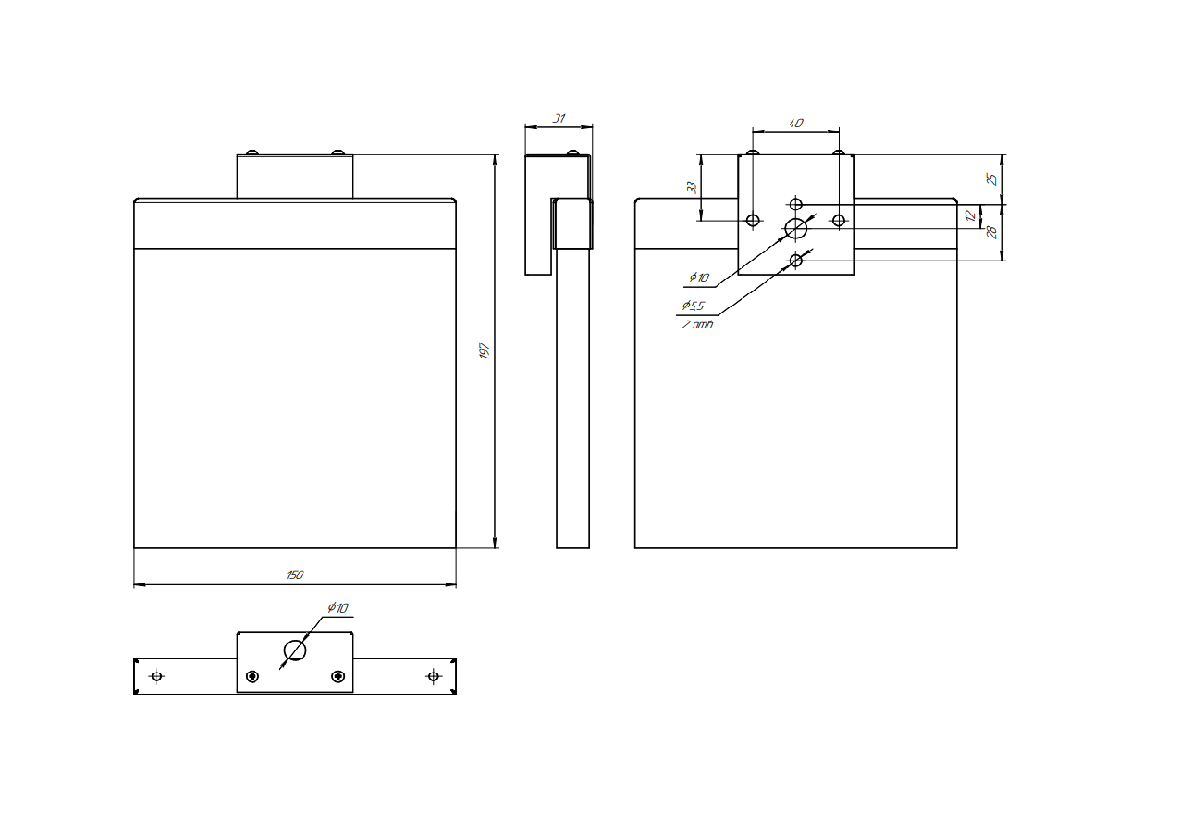

Длина

150 мм

Ширина

31 мм

Высота

197 мм

Масса нетто

0,80 гг

Материал корпуса

сталь, порошковая эмаль

Цвет корпуса / № RAL

Серый/9006

Тип покрытия

Муар

Материал рассеивателя

полиметилметакрилат

Совместимый знак безопасности серии

BL-1515

Конструктивное исполнение

Объемный (двухсторонний)

Максимальное количество размещаемых знаков безопасности

2

Способ монтажа

Снаружи

Вид крепления знака безопасности к рассеивателю

На двухсторонний скотч

Совместимые продукты

Батарея BS-4HRHT14/50-1,6/2F-HB500-0-1; Батарея BS-4HRHT14/50-1,6/2F-HB500-0-10; Бокс потолочный BS-BP-7 Gray; Кронштейн BS-K-20; Кронштейн BS-K-24 Gray; Кронштейн BS-K-7 Gray; Кронштейн BS-K-8 Gray; Штанга BS-SH-5 Gray;

Максимальное сечение кабеля подключения к групповой цепи питания

1.5 мм²

Материал клеммной колодки подключения к групповой цепи питания

полиамид 6.6

Расположение кабельного ввода подключения к групповой цепи питания

Сбоку

Максимальное сечение кабеля подключения к групповой цепи управления

1.5 мм²

Материал клеммной колодки подключения к групповой цепи управления

полиамид 6.6

Расположение кабельного ввода подключения к групповой цепи управления

Сбоку

Гарантийный срок

60 мес

Гарантийный срок аккумуляторной батареи

12 мес

Срок службы источника питания

150000 ч

Срок службы источника света

75 000 ч

Срок службы батареи

12 лет

Срок службы

12 лет

Срок хранения в упаковке

1 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Крепления

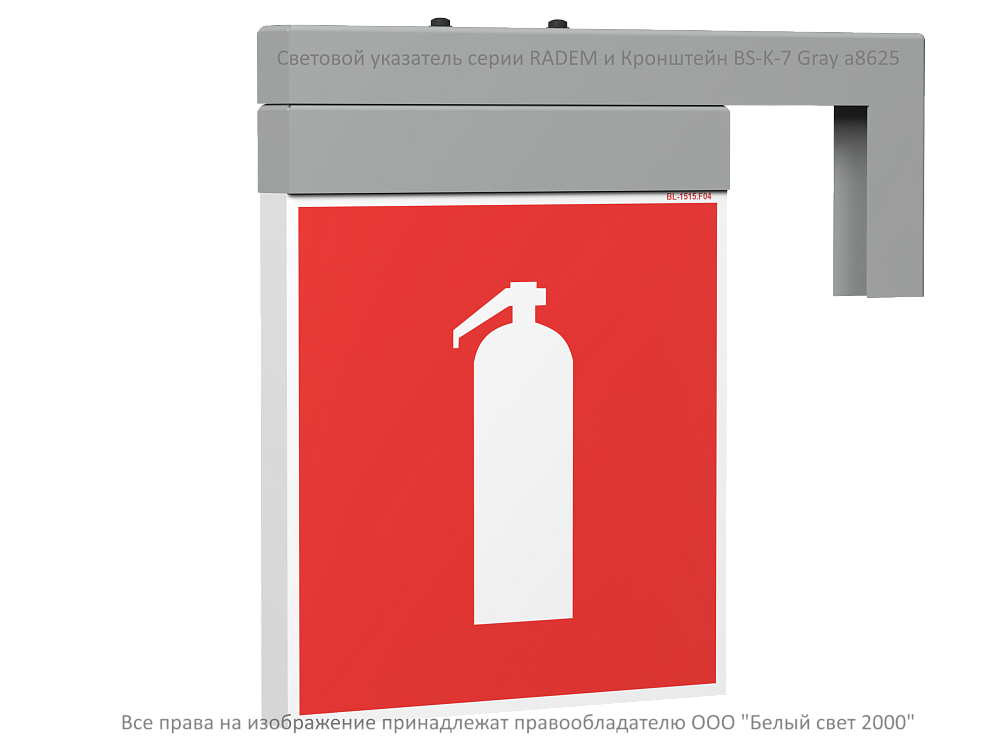

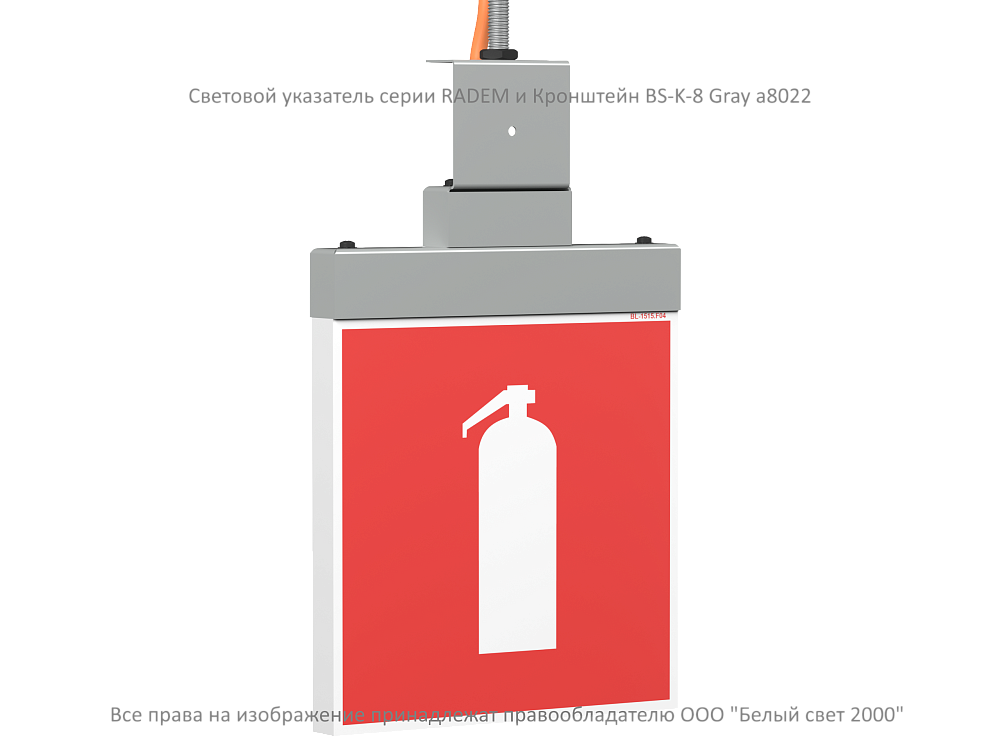

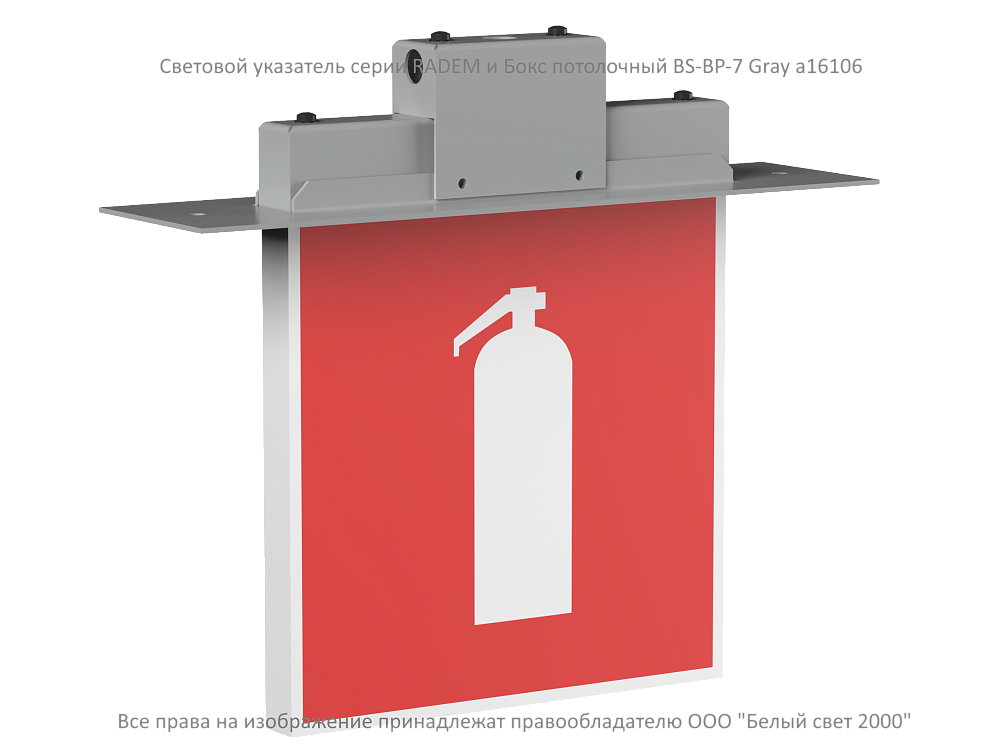

В потолок при помощи Бокс потолочный BS-BP-7 Gray; В потолок при помощи Кронштейн BS-K-20; На потолок при помощи Штанга BS-SH-5; На стену при помощи Кронштейн BS-K-24 Gray; На стену при помощи Кронштейн BS-K-7; На стену; На шпильку М8 при помощи Кронштейн BS-K-8;

Серия

RADEM

Средняя (габаритная) яркость знака безопасности в нормальном режиме

400 кд/м²

Тип светового прибора

Автономный световой указатель с функциями AUTOTEST, TELECOMAND

Коэффициент пульсации светового потока

1%

Амплитуда пускового тока

1.4 А

Высота в упаковке

197 мм

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Возможность замены аккумуляторной батареи

Да

Время переключения из нормального в аварийный режим

0 сек

Диаметр светового прибора

- мм

Номинальный световой поток в аварийном режиме

- лм

Номинальный световой поток в нормальном режиме

- лм

Источник света

Световой указатель BS-4670-5x0,3 INEXI SNEL LED

Номинальная потребляемая мощность

4,6 Вт

Код серии

BS012_34

Класс ETIM

EC001957

Группа

Световые приборы

Аккумуляторные батареи списком

Батарея BS-4HRHT14/50-1,6/2F-HB500-0-1; Батарея BS-4HRHT14/50-1,6/2F-HB500-0-10;
