Световой указатель BS-RADEM-10-S1-ELON Black

Номинальный ток заменяемого предохранителя

0,25 А

Источник аварийного питания

ELON-230/1

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Автоматически восстанавливаемая защита от холостого хода; Активный корректор коэффициента мощности; Встроенный блок защиты сети BS-BZ; Гальваническая развязка; Керамическая клеммная колодка; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Диапазон номинального напряжения питания

~155÷265 / =155÷375 В

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

2,2 Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Полная потребляемая мощность

2,75 ВА

Номинальный потребляемый ток

0,012 А

Коэффициент мощности ≥

0,80

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Пусковой ток (Ipeak)

1,25 A

Длительность пускового тока (∆t)

75 мкс

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/60/80 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

30/60/100/120 шт.

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Вид заменяемого предохранителя

Плавкая вставка

Тип источника света

LED SMD

Мощность источника света

1,5 Вт

Количество источников света

1

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Расстояние распознавания

30 м

Минимальная яркость знака безопасности в нормальном режиме

100 кд/м²

Минимальная яркость знака безопасности в аварийном режиме

100 кд/м²

Средняя (габаритная) яркость знака безопасности в аварийном режиме

400 кд/м²

Электрохимическая система АКБ

Неприменимо

Наименование аккумуляторной батареи

Неприменимо

Климатическое исполнение

УХЛ2*

Значения рабочей температуры

-40…+40 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

40 IP

Сейсмостойкость по шкале MSK-64

4

Группа механического исполнения

М1

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

Длина

150 мм

Ширина

31 мм

Высота

197 мм

Масса нетто

0,97 гг

Материал корпуса

сталь, порошковая эмаль

Цвет корпуса / № RAL

Черный/9005

Тип покрытия

Матовый

Материал рассеивателя

полиметилметакрилат

Совместимый знак безопасности серии

BL-1515

Конструктивное исполнение

Объемный (двухсторонний)

Максимальное количество размещаемых знаков безопасности

2

Способ монтажа

Снаружи

Вид крепления знака безопасности к рассеивателю

На двухсторонний скотч

Совместимые продукты

БАП BS-STABILAR2-81-B1-UNI BOX IP30 (1,0-15 W / = 190-260 V); БАП BS-STABILAR2-81-B1-UNI BOX IP66 (1,0-15 W / =190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP30 (1,0-45 W / = 190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP66 (1,0-45 W / =190-260 V); БАП BS-STABILAR2-81-B3-UNI BOX IP30 (1,0-65 W / =190-260 V); БАП BS-STABILAR2-81-B3-UNI BOX IP66 (1,0-65 W / =190-260 V); Бокс потолочный BS-BP-7 Black; Кронштейн BS-K-20; Кронштейн BS-K-24 Black; Кронштейн BS-K-7 Black; Кронштейн BS-K-8 Black; Штанга BS-SH-5 Black;

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Материал клеммной колодки подключения к групповой цепи питания

керамика

Расположение кабельного ввода подключения к групповой цепи питания

Сбоку

Гарантийный срок

60 мес

Срок службы источника питания

150000 ч

Срок службы источника света

75 000 ч

Срок службы

12 лет

Срок хранения в упаковке

1 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Крепления

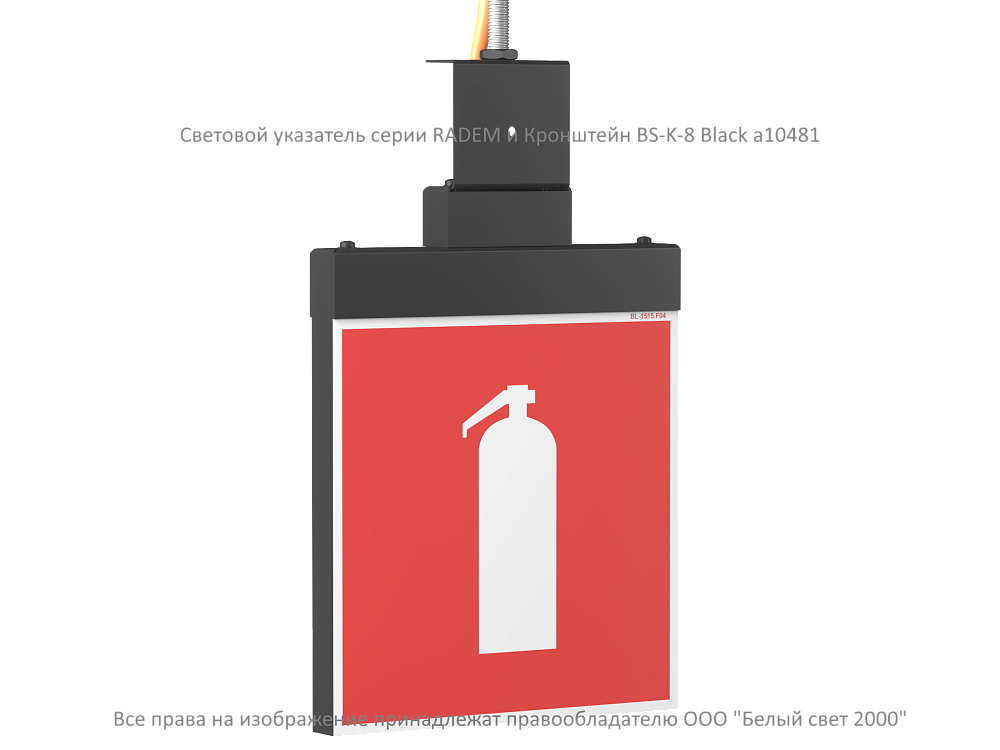

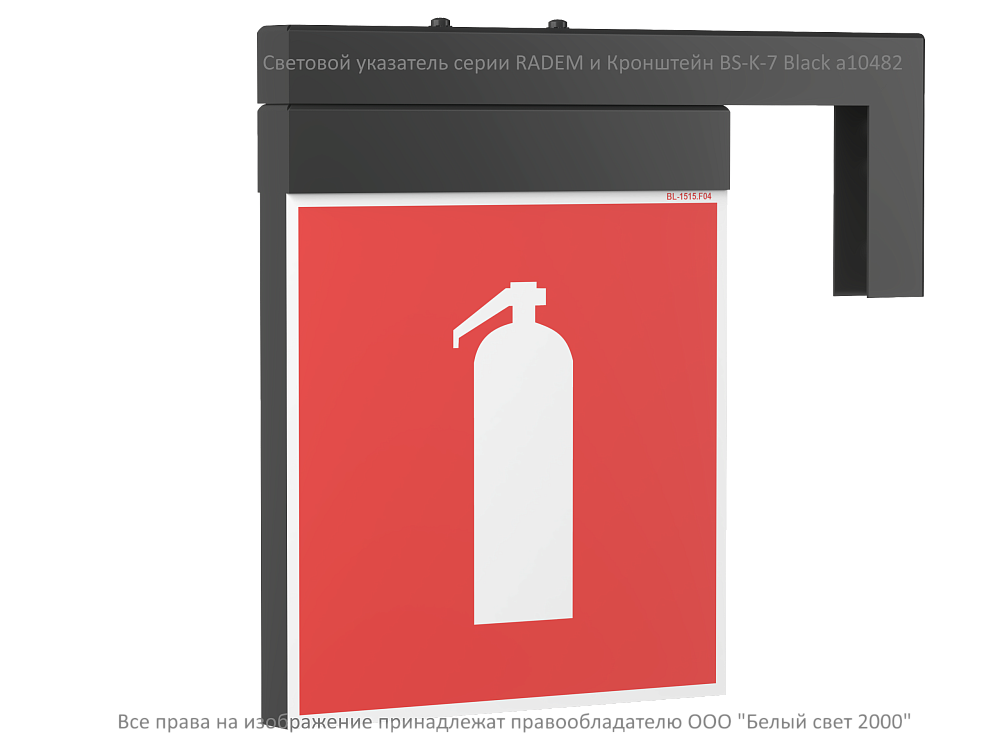

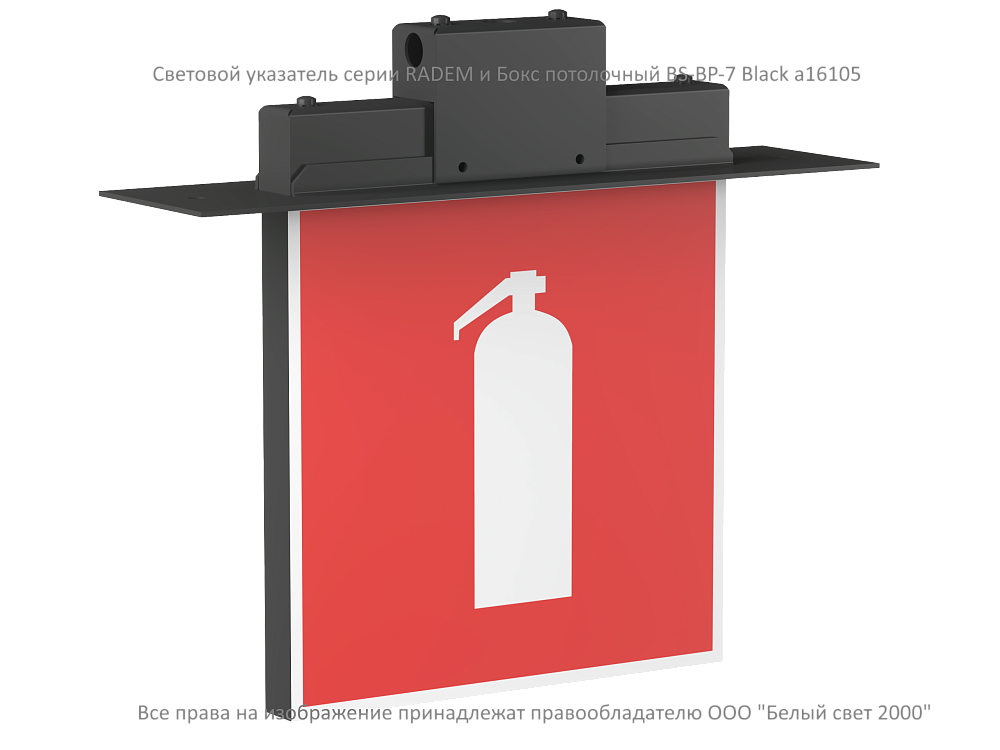

В потолок при помощи Бокс потолочный BS-BP-7 Black; В потолок при помощи Кронштейн BS-K-20; На потолок при помощи Штанга BS-SH-5 Black; На стену при помощи Кронштейн BS-K-24 Black; На стену при помощи Кронштейн BS-K-7 Black; На стену; На шпильку М8 при помощи Кронштейн BS-K-8 Black;

Максимальная поглощаемая энергия блоком защиты сети BS-BZ

145 Дж

Серия

RADEM

Средняя (габаритная) яркость знака безопасности в нормальном режиме

400 кд/м²

Время переключения из непостоянного в постоянный режим

0,5 сек

Тип светового прибора

Световой указатель централизованного электропитания / оповещатель пожарный световой

Коэффициент пульсации светового потока

1%

Дополнительный модуль

Блок защиты сети

Амплитуда пускового тока

1.3 А

Высота в упаковке

197 мм

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Диаметр светового прибора

- мм

Номинальный световой поток в аварийном режиме

- лм

Номинальный световой поток в нормальном режиме

- лм

Номинальная потребляемая мощность

2,2 Вт

Код серии

BS012_34

Класс ETIM

EC001957

Группа

Световые приборы

Рекомендуем в проект

Аварийный светильник BS-BRIZ-10-L1-ELON; Аварийный светильник BS-JUNIOR-10-L1-ELON; Аварийный светильник BS-OKO-10-L1-ELON GR; Аварийный светильник BS-OKO-10-L1-ELON; Аварийный светильник BS-RADAR-10-L2-ELON White; Световой прибор BS-FUGA-10-D1-ELON; Световой указатель BS-BRIZ-10-S1-ELON; Световой указатель BS-COMPASS-10-S1-ELON; Световой указатель BS-ESTETICA-10-S1-ELON; Световой указатель BS-FIRMUS-10-S1-ELON White; Световой указатель BS-TRIOLA-10-S1-ELON; Световой указатель BS-YANTA-10-S1-ELON;

Источник питания

ELON-230/1

Состояние

Активный
