Аварийный светильник BS-OKO-10-L2-ELON

Ширина, мм

50

Нормируемая продолжительность аварийной работы

0 ч

Режим работы

централизованный

Время переключения с переменного на постоянный электрический ток

0 сек.

Номинальный ток заменяемого предохранителя

0,25 А

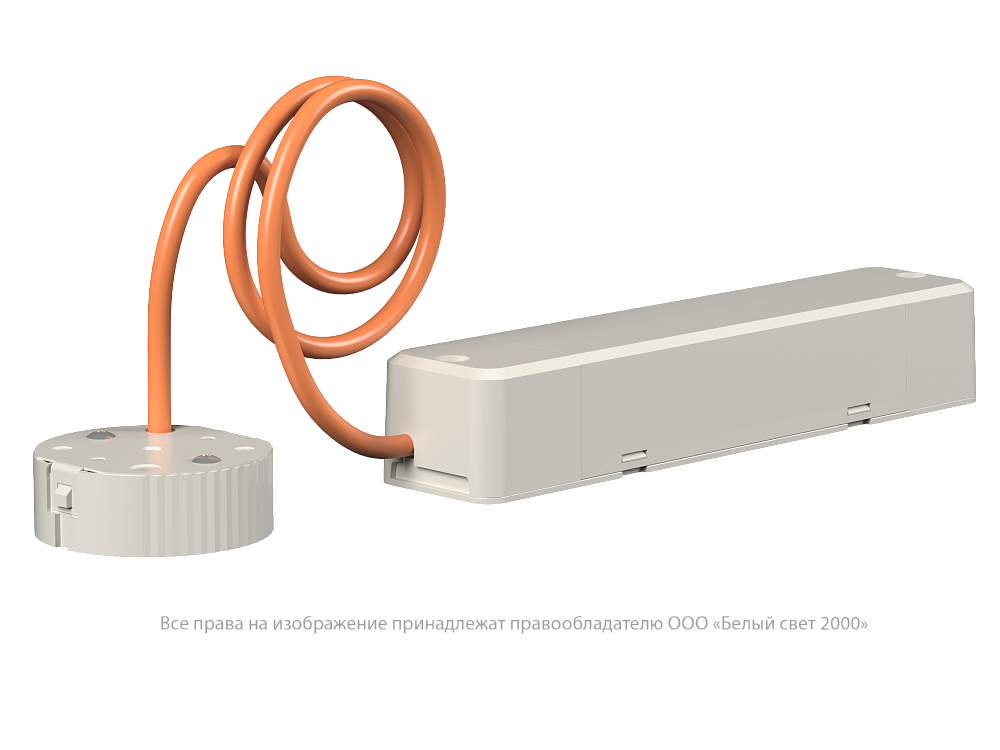

Источник аварийного питания

ELON-230/1

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Автоматически восстанавливаемая защита от холостого хода; Активный корректор коэффициента мощности; Встроенный блок защиты сети BS-BZ; Гальваническая развязка; Керамическая клеммная колодка; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Диапазон номинального напряжения питания

~155÷265 / =155÷375 В

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,020 А

Коэффициент мощности ≥

0,84

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Пусковой ток (Ipeak)

1,25 A

Длительность пускового тока (∆t)

75 мкс

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/60/80 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

30/60/100/120 шт.

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Вид заменяемого предохранителя

Плавкая вставка

Тип заменяемого плавкого предохранителя

ВП2Б

Тип источника света

LED SMD

Мощность источника света

3 Вт

Количество источников света

1

Номинальный световой поток в нормальном режиме

150 лм

Номинальный световой поток в аварийном режиме

150 лм

Тип кривой силы света

Широкая (Ш)

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Электрохимическая система АКБ

Неприменимо

Наименование аккумуляторной батареи

Неприменимо

Климатическое исполнение

УХЛ2*

Значения рабочей температуры

-40…+40 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

20 IP

Сейсмостойкость по шкале MSK-64

4

Группа механического исполнения

М1

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

Длина

50 мм

Ширина

50 мм

Высота

14 мм

Диаметр светового прибора

50 мм

Масса нетто

0,75 гг

Материал корпуса

сталь, порошковая эмаль

Цвет корпуса / № RAL

Белый/9016

Тип покрытия

Муар

Материал рассеивателя

полиметилметакрилат

Совместимые продукты

БАП BS-STABILAR2-81-B1-UNI BOX IP30 (1,0-15 W / = 190-260 V); БАП BS-STABILAR2-81-B1-UNI BOX IP66 (1,0-15 W / =190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP30 (1,0-45 W / = 190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP66 (1,0-45 W / =190-260 V); БАП BS-STABILAR3-81-B1-UNI AUTOTEST BOX IP66 (1,0-10 W / = 190-260 V); БАП BS-STABILAR3-81-B3-UNI AUTOTEST BOX IP66 (1,0-50 W / = 190-260 V); Знак безопасности NPU-0303.V01"Указ. светового прибора авар. освещения - "А"; Знак безопасности NPU-0303.V01"Указ.светового прибора авар.освещения - А" уп.10; Кронштейн BS-K-15 White;

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Материал клеммной колодки подключения к групповой цепи питания

керамика

Расположение кабельного ввода подключения к групповой цепи питания

Сбоку

Гарантийный срок

60 мес

Срок службы источника питания

150000 ч

Срок службы источника света

50 000 ч

Срок службы

12 лет

Срок хранения в упаковке

1 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Коэффициент пульсации светового потока

1%

Высота в упаковке

14 мм

Амплитуда пускового тока

1.3 А

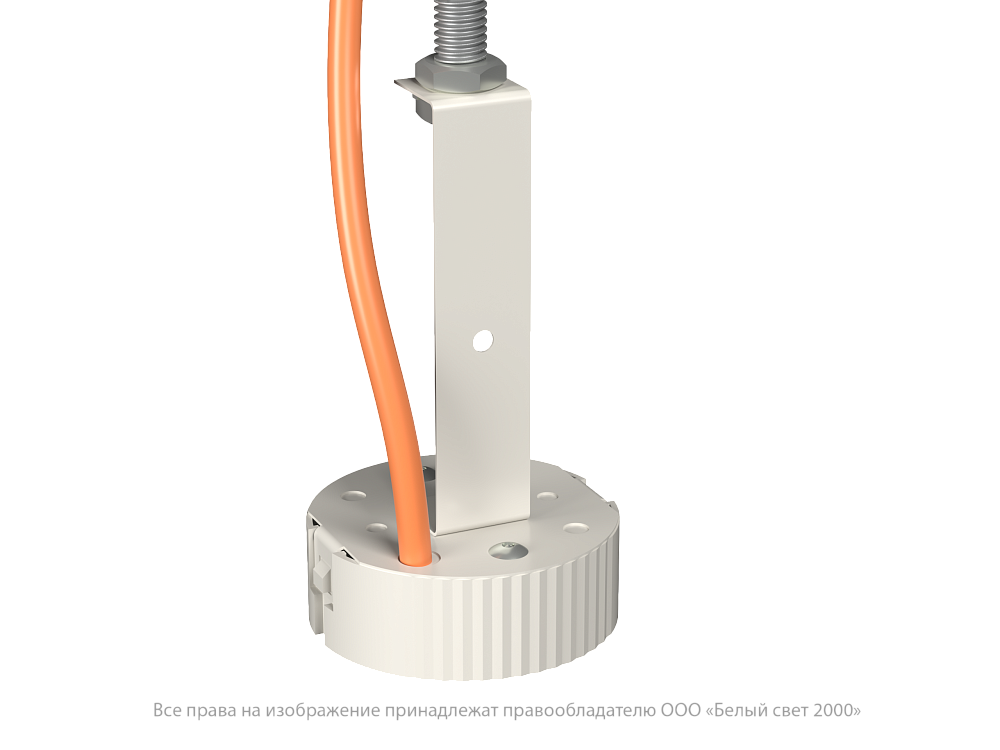

Крепления

На потолок; На шпильку М8 при помощи Кронштейн BS-K-15;

Максимальная поглощаемая энергия блоком защиты сети BS-BZ

145 Дж

Тип светового прибора

Аварийный светильник централизованного электропитания эвакуационного освещения

Время переключения из непостоянного в постоянный режим

0,5 сек.

Средняя (габаритная) яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Серия

OKO

Дополнительный модуль

Блок защиты сети

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Минимальная яркость знака безопасности в нормальном режиме

Неприменимо кд/м²

Средняя (габаритная) яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Минимальная яркость знака безопасности в аварийном режиме

Неприменимо кд/м²

Расстояние распознавания

Неприменимо м

Номинальная потребляемая мощность

3,9 Вт

Код серии

BS011_24

Класс ETIM

EC001957

Группа

Световые приборы

Рекомендуем в проект

Аварийный светильник BS-ARC-10-L1-ELON; Аварийный светильник BS-ARUNA-10-L1-ELON IP40; Аварийный светильник BS-JUNIOR-10-L1-ELON; Аварийный светильник BS-RADAR-10-L2-ELON White; Световой прибор BS-FUGA-10-D1-ELON; Световой прибор BS-POLET-10-D1-ELON; Световой указатель BS-FIRMUS-10-S1-ELON White; Световой указатель BS-RADEM-10-S1-ELON White; Световой указатель BS-YANTA-10-S1-ELON;

Конструктивное исполнение

Неприменимо

Световая отдача

38,46154 лм/Вт

Источник питания

ELON-230/1

Состояние

Активный
