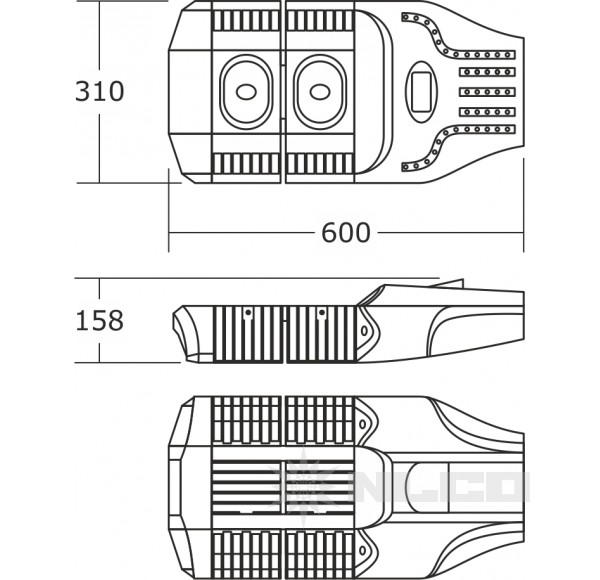

OCR120-34 предназначен для консольного монтажа на опоры уличного освещения. Светильник устанавливается на Г-образные кронштейны опор; при заказе модели с поворотным установочным кронштейном возможно крепление непосредственно на вертикальную трубу диаметром 48–60 мм. Высота установки — 4–12 метров.
Стандартно светильник крепится к опоре за счёт скрытых направляющих, после чего монтируется защитная крышка — такое решение повышает вандалоустойчивость. Электроподключение скрытое: кабели проходят внутри корпуса светильника и опоры.
Конструкция
Светильник собран из отдельных оптических модулей, число которых зависит от модели. Каждый модуль объединяет оптическую систему с радиатором из литого под давлением алюминия с порошковой покраской серого цвета. Модули крепятся к направляющим из анодированного алюминия.
Торцевая крышка и часть корпуса, в которой размещается блок питания, выполнены из морозоустойчивой пластмассы. Крепёжные элементы антивандальные. Блок питания в алюминиевом боксе встроен в корпус светильника.
Оптика и управление
Светодиодная матрица производства Citizen. Линзы прозрачные, литые из стекла, установлены в монтажном кольце из нержавеющей стали. Предусмотрена работа с системами управления светом.
