Взрывозащищенные шкафы управления серии LTDP предназначены для управления, распределения и коммутации электрической энергии в электрических сетях. Шкафы позволяют управлять электроприводами и системами автоматизации, а также служат для сигнализации о параметрах и режимах работы данных сетей. Материал корпуса - алюминиевый сплав, нержавеющая сталь. Вид взрывозащиты - Ex d.

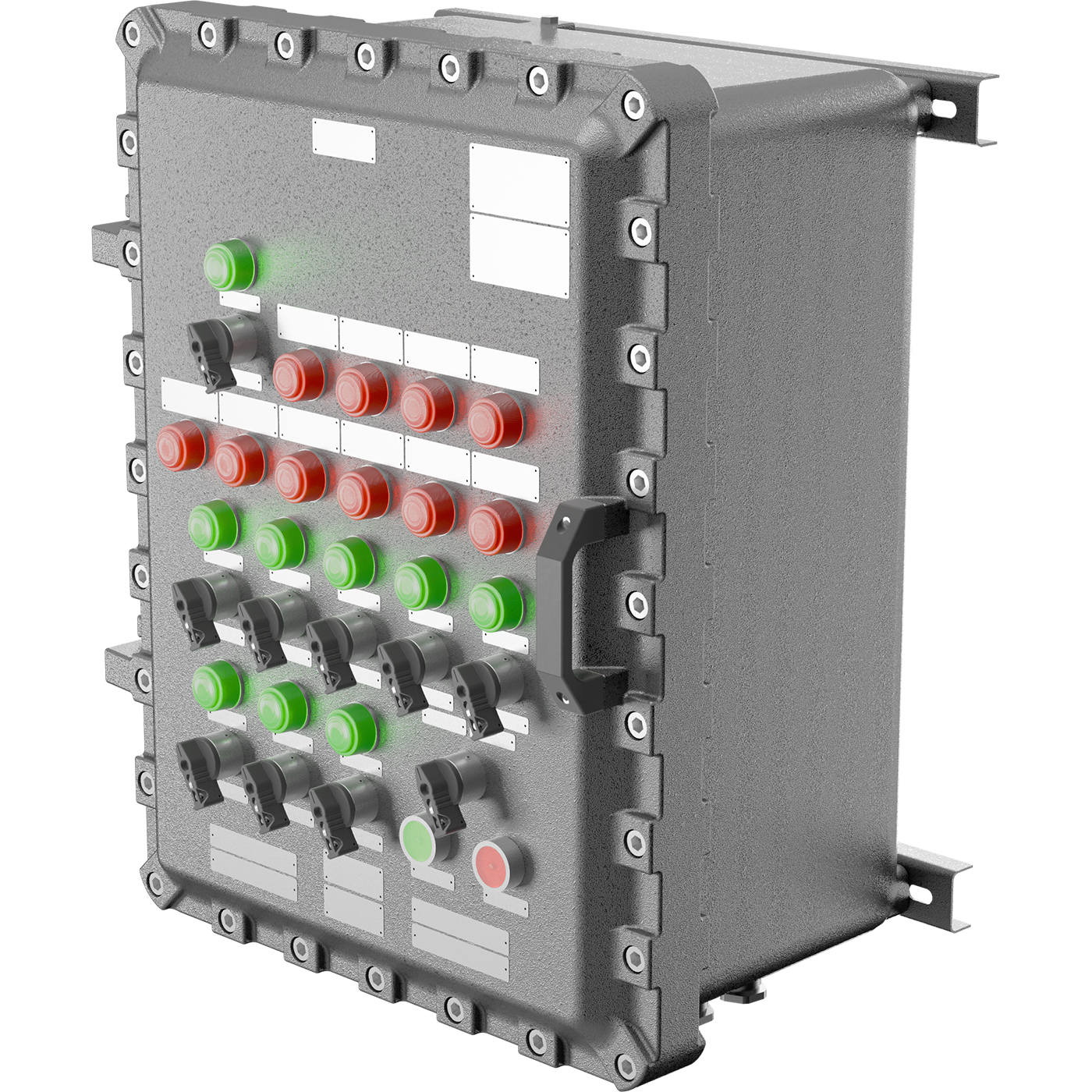

Шкаф управления взрывозащищенный LTDP-IIB-2025-23.0104
Артикул: 2327040230
Производитель
Световые ТехнологииТип продукта
Системы управления светом
Серия
LTDP Все характеристики
67 120 ₽
Запросить коммерческое предложение
Характеристики модификации Шкаф управления взрывозащищенный LTDP-IIB-2025-23.0104
Серия
LTDPТип продукта
Системы управления светом
Область использования
промышленность
Степень пылевлагозащиты, IP
IP66
Длина, мм
600
Ширина, мм
400
Высота, мм
370
Климатическое исполнение
УХЛ1
вес
35 кг
Взрывозащита по газу (Вид)
Ex db
Взрывозащита по газу (Группы оборудования)
IIB
Взрывозащита по газу (Зоны)
1
Взрывозащита по газу (Температурный класс)
T6
высота (C)
370 мм
длина (A)
600 мм
Дополнительное наименование
Взрывозащищенные шкафы управления
класс защиты от поражения током
I
Комплект поставки
Шкаф управления в сборе.
Конструкция
Шкафы управления изготавливаются на базе типовых оболочек серии LTJB-IIB. Корпус шкафа выполнен из литого под давлением алюминиевого сплава без примесей меди. Шкаф управления состоит из корпуса и крышки, образующих взрывозащищенное фланцевое соединение, стягиваемое невыпадающими болтами. Крышка и корпус имеют соединение, выполненное на петлях. Конструкция шкафов позволяет установить различные внешние элементы управления и внутренние компоненты. Электрооборудование размещается внутри корпуса на DIN-рейках, установленной монтажной панели, на которую, в свою очередь, так же смонтированы контактные блоки и клеммные зажимы с выполненным внутренним электромонтажом. Шкафы управления изготавливаются на базе типовых оболочек серии LTJB-IIB. Корпус шкафа выполнен из литого под давлением алюминиевого сплава без примесей меди. Шкаф управления состоит из корпуса и крышки, образующих взрывозащищенное фланцевое соединение, стягиваемое невыпадающими болтами. Крышка и корпус имеют соединение, выполненное на петлях. Конструкция шкафов позволяет установить различные внешние элементы управления и внутренние компоненты. Электрооборудование размещается внутри корпуса на DIN-рейках, установленной монтажной панели, на которую, в свою очередь, так же смонтированы контактные блоки и клеммные зажимы с выполненным внутренним электромонтажом. Для ввода кабеля внутрь корпуса шкафы комплектуются кабельными вводами производства ООО "МГК Световые Технологии" под бронированный, небронированный кабель, а также ввод в металлорукаве и трубной проводке.
Маркировка по газу
1 Ex db IIB T6 Gb
Маркировка по пыли
Ex tb IIIC T80 C Db
материал
Сплав алюминиевый
способ монтажа
На поверхность
Способ установки
На нижней поверхности корпуса шкафа установлены монтажные швеллеры с отверстиями под крепежные болты, для установки шкафа в навесном положении. Все крепежные и монтажные элементы выполнены из коррозионно стойкой стали. Шкафы можно так же использовать в исполнении на монтажной раме для напольной установки.
Ударопрочность
IK08/7 Дж
цвет корпуса
Серый
ширина (B)
400 мм
ETIM Класс
Распределительный шкаф (пустой)
