Применение
Световые указатели KONTUR КОНТУР® предназначены для обозначения эвакуационных выходов и направления движения по путям эвакуации в офисно-административных зданиях, торговых центрах, объектах HORECA.
Модификации
Световые указатели / оповещатели пожарные световые:
S1 – базовая модификация, расстояние распознавания – 30 метров.
Особенности и преимущества
Корпус и рассеиватель из светостабилизированного поликарбоната
Прочный, долговечный, не поддерживающий горения материал, выдерживает испытание раскалённой проволокой 850°С.
Знак безопасности защищен рассеивателем
Знак безопасности устанавливается на внутреннюю поверхность рассеивателя светового указателя, что обеспечивает его защиту от загрязнения и механических повреждений.
Керамическая клеммная колодка (у моделей централизованного электропитания)
Применение клеммной колодки из керамики обеспечивает дополнительную защиту сети от коротких замыканий в случае воздействия экстремально высоких температур на световой прибор при пожарах или технологических авариях.
Встроенный блок защиты BS-BZ со съёмным предохранителем (у моделей централизованного электропитания 230 В)
Встроенный в световой прибор блок включает в себя съёмный керамический предохранитель, варистор и П-образный сетевой фильтр. Обеспечивает повышенную защиту групповой питающей цепи от токов короткого замыкания, которые могут возникнуть при повреждении отдельного светильника (ГОСТ IEC 60598-2-22-2012, пп. 22.6.3), а также защищает электронные компоненты светильника от возникающих во внешней сети питания импульсных перенапряжений и сверхтоков.
Соответствие требованиям по электромагнитной совместимости
Позволяет построить на объекте систему освещения, не выдающую помехи в сеть и не оказывающую влияние на работоспособность и телекоммуникационного оборудования и других электропотребителей. Соответствие требованиям Технического регламента Таможенного союза 020 / 2011 «Электромагнитная совместимость технических средств» обеспечивает законное обращение и использование световых приборов на территории Таможенного союза ЕАЭС.
Высокий коэффициент мощности
Высокий коэффициент мощности позволяет уменьшить потребляемый световым прибором ток от питающей сети и, таким образом, снизить нагрузку на распределительные сети и коммутационно-защитные аппараты.
Для централизованных световых приборов приводит к снижению полной потребляемой мощности (и реактивной составляющей), что позволяет использовать источники бесперебойного питания с меньшей полной мощностью.
Низкие пусковые токи
Пиковые значения пусковых токов не превышают 1,5 А при полной длительности всего 75 мкс. Это позволяет применять в групповых цепях коммутационно-защитные аппараты с самыми распространенными кривыми срабатывания, а также выбирать их номиналы по потребляемому току световых приборов, не ориентируясь на пусковой режим.
Источник питания с гальванической развязкой
Соответствует требованиям ГОСТ IEC 60598-2-22 и ГОСТ 60598-1 п.10. Обеспечивает защиту оборудования и людей от поражения электрическим током.
Технология DUOLED – срок службы источника света до 150 000 часов
Использование двух параллельных цепей светодиодов (основной и резервной) позволяет продлить срок службы светодиодных модулей до 150 000 часов, тем самым увеличивая долговечность системы аварийного освещения и уменьшая расходы на эксплуатацию. Подробнее
Средняя яркость светового указателя до 500 кд/м2
Увеличенная яркость светового указателя улучшает видимость указателя в аварийной ситуации, в том числе в условиях задымления, и тем самым повышает эффективность системы аварийного освещения.
Диапазон температур эксплуатации от -40 до +40 °С (у моделей централизованного электропитания)
Дает возможность эксплуатировать световой прибор в экстремальных атмосферных условиях без риска выхода из строя.
В автономных моделях применяются высокотемпературные NiCd и NiMH аккумуляторные батареи с запасом емкости по ГОСТ IEC 60598-2-22-2012
Запас емкости позволяет компенсировать естественную деградацию АКБ по прошествии нормируемых ГОСТ четырех лет эксплуатации светового прибора, таким образом, при нормальных условиях эксплуатации даже к концу срока службы батареи время работы прибора в аварийном режиме будет соответствовать заявленному. По истечению срока службы аккумуляторные батареи могут быть заменены на новые: АКБ, используемые в световых приборах «Белый свет»™, поддерживаются в наличии на складе и доступны для заказа.
Ремонтопригодность
Световые указатели серии KONTUR соответствуют требованиям по ремонтопригодности 1-го типа согласно СТО.69159079-03-2019 «Приборы осветительные светодиодные. Надежность. Методы оценки и правила предоставления информации», т.е. могут быть отремонтированы вне заводских условий, без применения специального инструмента, путём замены основных компонентов: источника питания, аккумуляторной батареи, светодиодного модуля – на новые.
Гарантия до 5 лет
Срок гарантии на световые приборы «Белый свет»™ зависит от технического решения.
Конструкция

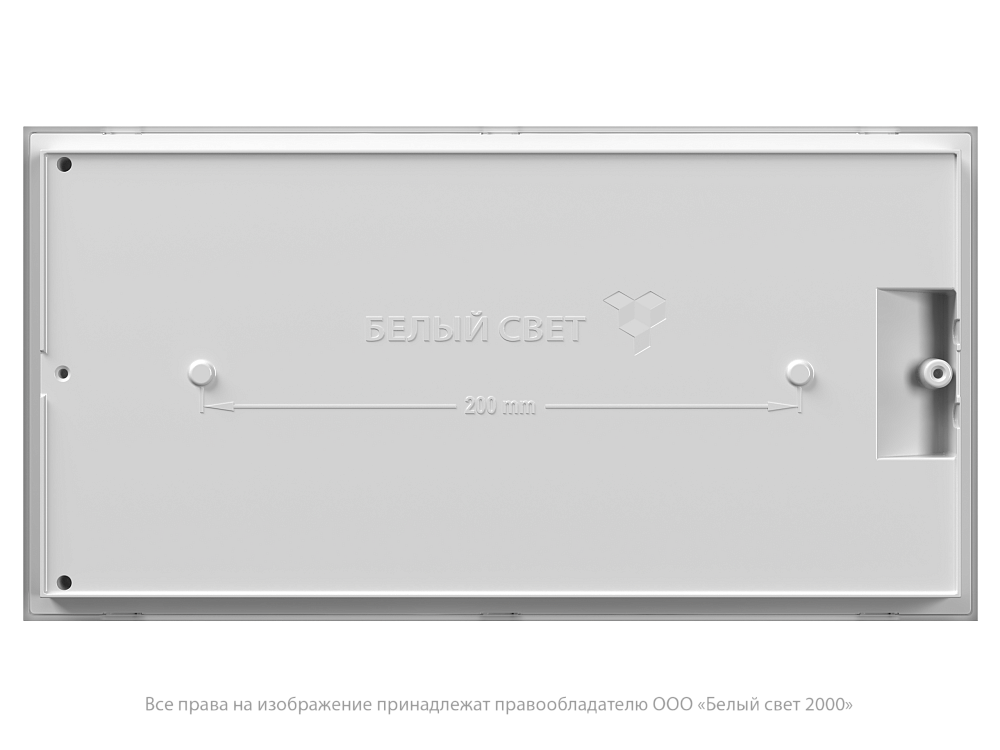

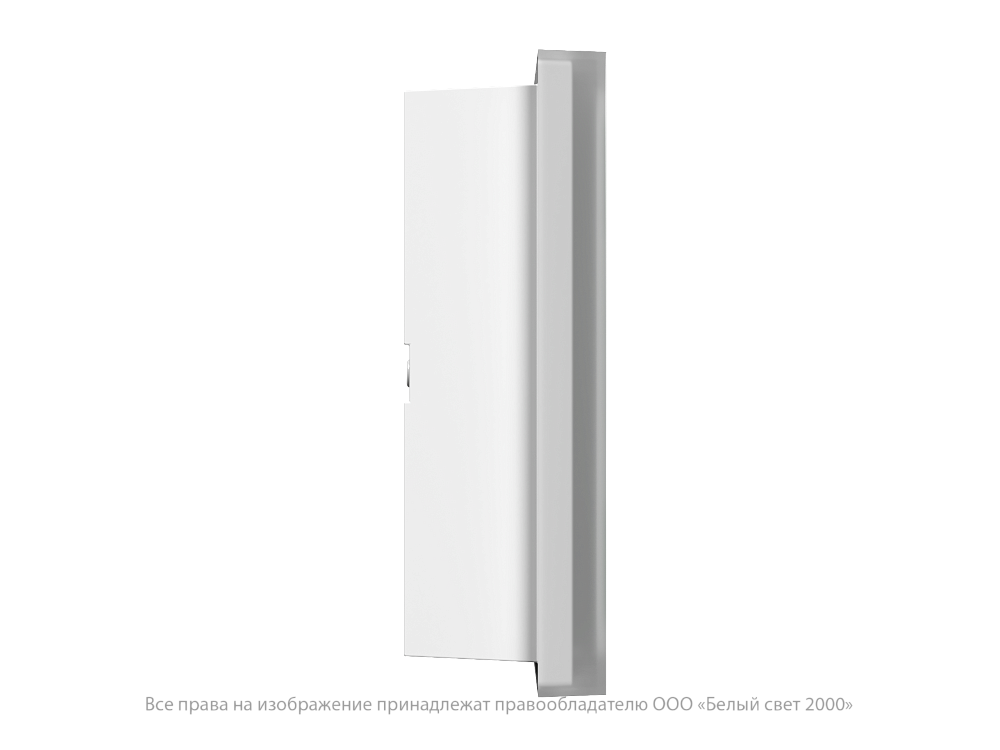

Корпус светового указателя KONTUR изготовлен из поликарбоната белого цвета (RAL 9016). Рассеиватель светового указателя KONTUR изготовлен из прозрачного светостабилизированного поликарбоната.
Степень защиты – IP44.
Источник света
В световых указателях постоянного действия и централизованного электропитания с напряжением питания 230 В применены светодиодные модули, изготовленные по технологии DUOLED, которая обеспечивает повышенный срок службы источника света – 100 000 часов.
В световых указателях непостоянного действия и централизованного электропитания с напряжением питания =24 В применены стандартные светодиодные модули со сроком службы 50 000 часов.
Знак безопасности

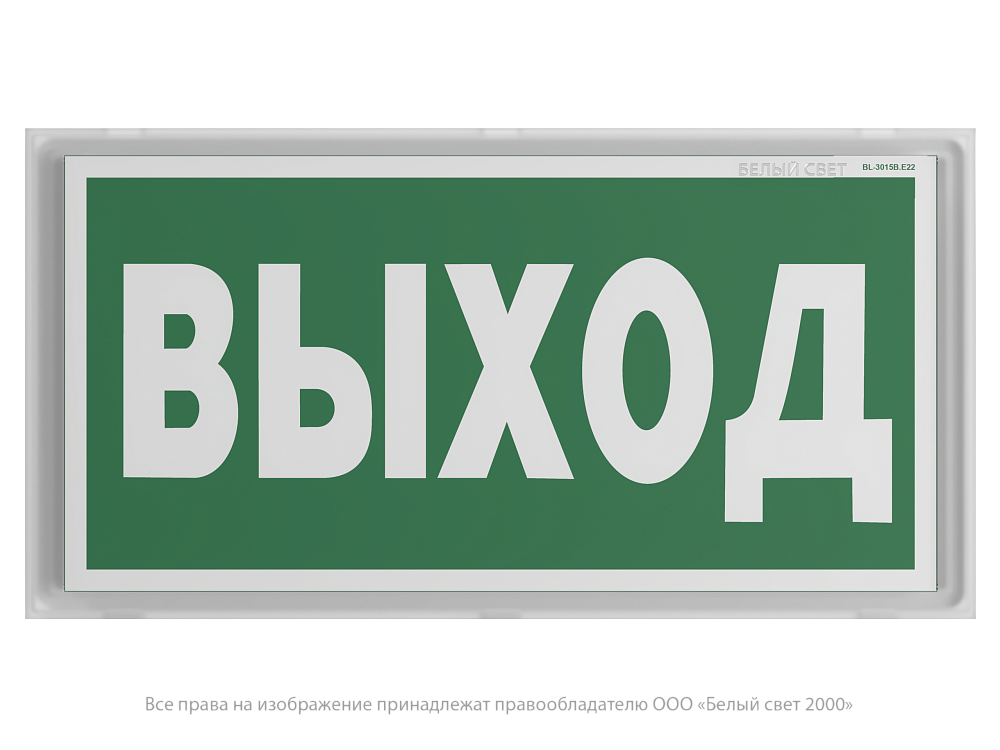

Со световыми указателями KONTUR совместимы знаки безопасности серии BL-3015B, которые устанавливаются на внутреннюю поверхность рассеивателя с помощью входящего в комплект двухстороннего скотча.
Размещение знаков – одностороннее.
Знаки безопасности заказываются отдельно.
Установка

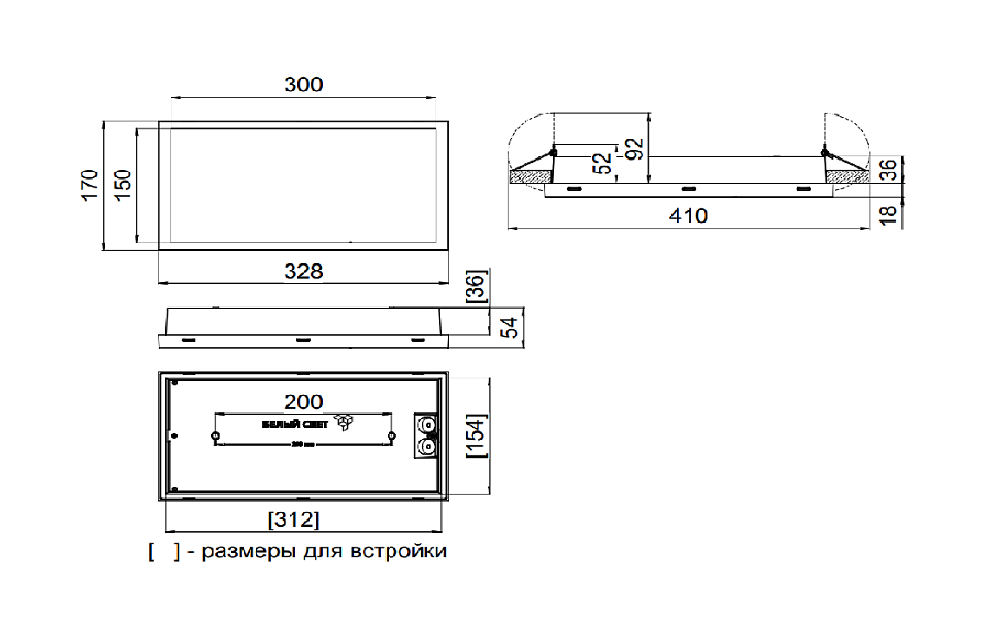

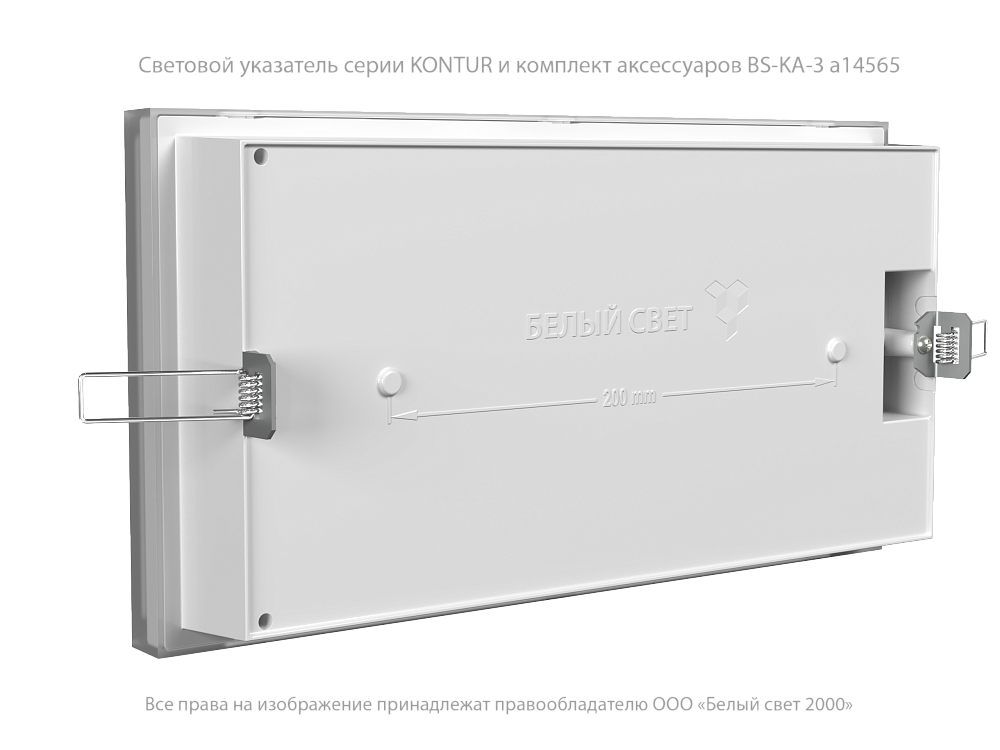

Световые указатели KONTUR предназначены для установки на поверхность стен, а также для встройки в стены из гипсокартона с помощью комплекта аксессуаров BS-KA-3.
Дополнительные кронштейны:

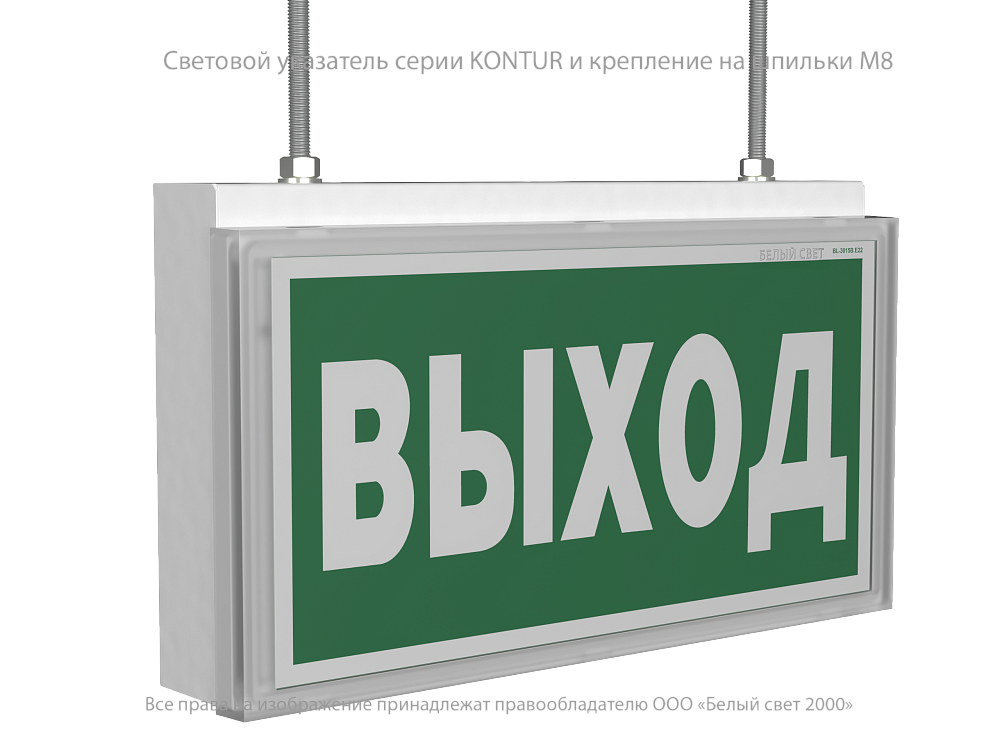

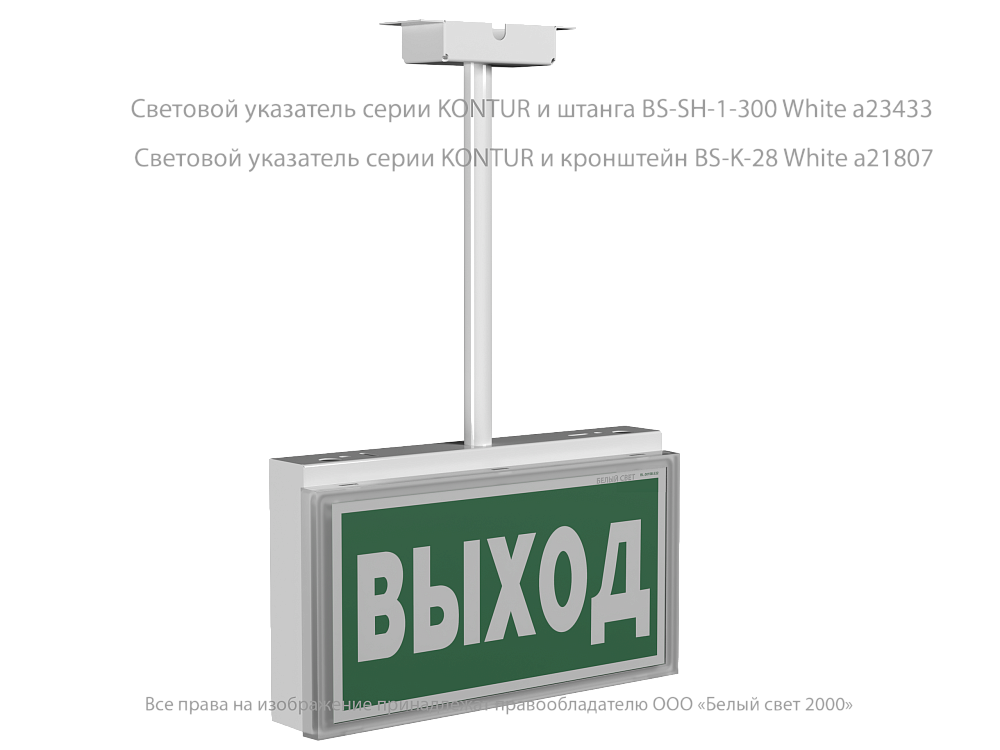

BS-K-28 для крепления к потолку или на подвесы (штангу ???);

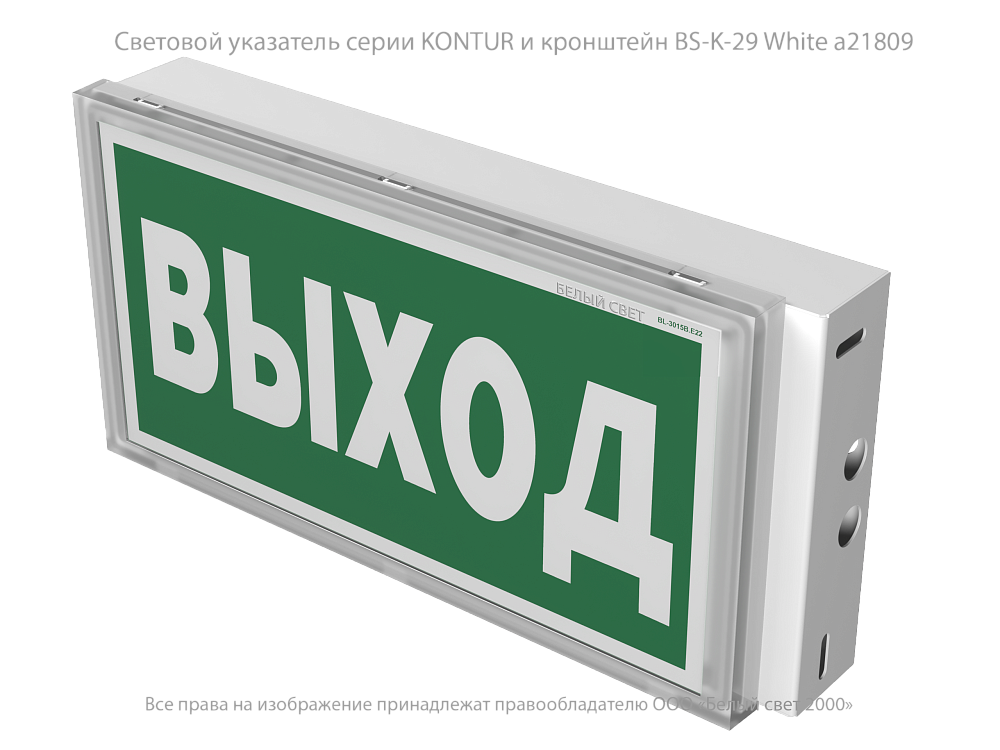

BS-K-29 для крепления к стене торцом.
Для дополнительной защиты от внешних механических воздействий возможно использование решётки BS-R-2.
История серии
Серия KONTUR появилась в 2008 году. За это время было продано более 48 000 изделий.
Прежнее наименование: KONTUR / КОНТУР.
В 2017 году были изменены дизайн корпуса и рассеивателя (обновлена пресс-форма).
Ранее выпускались модели:
- BS-1140-1x8 - Аналог
- BS-1140-2x1 LED - Аналог
- BS-1140-3x1 LED - Аналог
- BS-1140-3x1 LED (=24V) - Аналог
- BS-7141-2x1 LED - Аналог
- BS-8141-1x8 - Аналог
- BS-8143-8x0,1 LED - Аналог
- BS-KONTUR-10-S1-BZ - Аналог
- BS-KONTUR-1140-10x0,3 LED - Аналог
- BS-KONTUR-1140-10x0,3 LED (=24V) - Аналог
- BS-KONTUR-1140-10x0,3 LED BSE3 - Аналог
- BS-KONTUR-1140-10x0,3 LED BZ - Аналог
- BS-KONTUR-4140-10x0,3 INEXI SNEL LED - Аналог
- BS-KONTUR-5141/3-10x0,3 INEXI SNEL LED - Аналог
- BS-KONTUR-8141/3-10x0,3 INEXI SNEL LED - Аналог
- BS-KONTUR-8141-10x0,3 LED - Аналог
- BS-KONTUR-8143-10x0,3 LED - Аналог
- BS-KONTUR-8145-10x0,3 LED - Аналог
