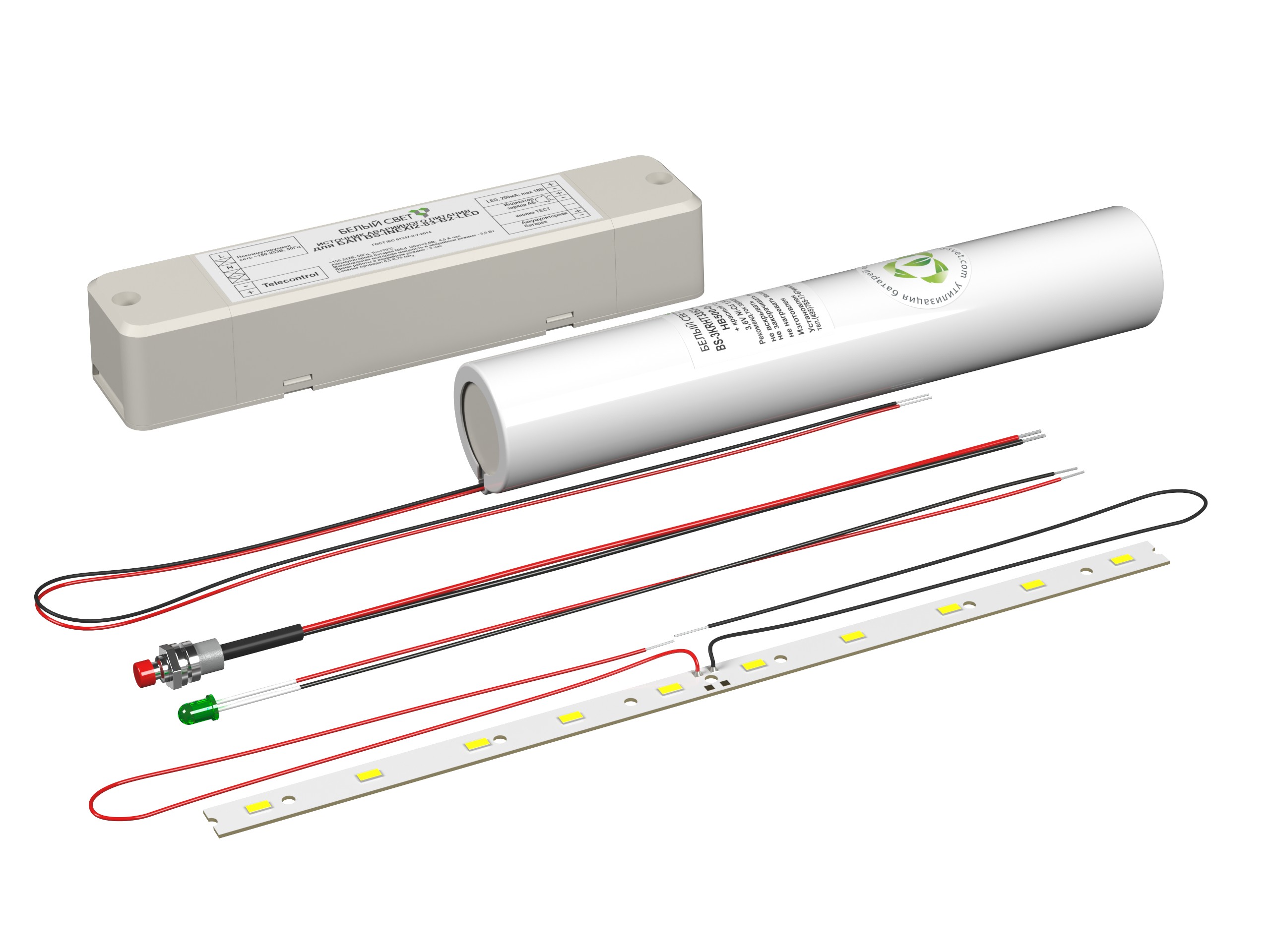

БАП BS-INEXI2-83-B2-LED

Источник аварийного питания

INEXI-2N

Функции управления

2 клеммы подключения слаботочной сети дистанционного устройства управления и тестирования BS-TELECONTROL-2; Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Гальваническая развязка; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация заряда аккумуляторной батареи светового прибора; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Наличие устройства ручного режима ожидания; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Диапазон номинального напряжения питания

~170÷265 / =165÷280 В

Номинальная потребляемая мощность

2,6 Вт

Номинальный потребляемый ток

0,020 А

Коэффициент мощности ≥

0,85

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Максимальная мощность подключаемого светильника

200 Вт

Минимальная мощность подключаемого светильника

10 Вт

Номинальная выходная мощность в аварийном режиме

0 Вт

Диапазон выходных мощностей в аварийном режиме

Неприменимо Вт

Максимальный выходной ток в аварийном режиме

0.4 А

Номинальный выходной ток в аварийном режиме

0,1 А

Диапазон номинального выходного напряжения в аварийном режиме

Неприменимо В

Максимальное напряжение холостого хода БАП в аварийном режиме

20 В

Максимальное напряжение внешнего источника питания включая холостой ход

Неприменимо В

Пусковой ток (Ipeak)

1,5 А

Длительность пускового тока (∆t)

40 мкс

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

30/60/80/100 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

40/70/100/130 шт.

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Вид схемы подключения

Неинтегрированная

Источник света

Линейка светодиодная ВS-LED-C01-100x2-5000

Тип источника света

LED SMD

Номинальный световой поток в нормальном режиме

Неприменимо лм

Номинальный световой поток в аварийном режиме

450 лм

Коррелированная цветовая температура

5000 К

Общий индекс цветопередачи (CRI)

80

Длина

166 мм

Ширина

36 мм

Высота

29 мм

Электрохимическая система АКБ

NiCd

Наименование аккумуляторной батареи

BS-3KRHT33/62-4,5/L-HB500-0-1

Номинальная ёмкость

4.5 А∙ч

Климатическое исполнение

УХЛ4*

Значения рабочей температуры

+1...+50 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

20 IP

Группа механического исполнения

Обеспечивается оболочкой светильника

Тип пожароопасной зоны

Обеспечивается оболочкой светильника

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Материал корпуса

ударопрочный пластик (акрилонитрилбутадиенстирол)

Масса нетто

0,57 кг

Цвет корпуса / № RAL

Белый/9016

Максимальное сечение кабеля подключения к групповой цепи питания

0.75 мм²

Материал клеммной колодки подключения к групповой цепи питания

полиамид 6.6

Максимальное сечение кабеля подключения к групповой цепи управления

0.75 мм²

Материал клеммной колодки подключения к групповой цепи управления

полиамид 6.6

Цвет индикатора заряда батареи

Зеленый

Диаметр отверстия для установки индикатора заряда батареи

5 мм

Длинна кабеля индикатора заряда батареи

200 мм

Диаметр отверстия для установки кнопки «Тест»

7 мм

Длинна кабеля кнопки «Тест»

250 мм

Срок службы

12 лет

Гарантийный срок аккумуляторной батареи

12 мес

Срок службы источника питания

150000 ч

Срок службы источника света

50 000 ч

Срок службы батареи

12 лет

Срок хранения в упаковке

2 лет

Возможность замены источника питания

Да

Возможность замены источника света

Да

Гарантийный срок

60 мес

Серия

INEXI

Высота в упаковке

29 мм

Тип светового прибора

Блок аварийного питания с функцией TELECONTROL

Ширина в упаковке

95 мм

Длина в упаковке

290 мм

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Возможность замены аккумуляторной батареи

Да

Номинальная потребляемая мощность - постоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Полная потребляемая мощность

3,06

Код серии

BS02_1

Класс ETIM

EC000471

Группа

БАП

Аккумуляторные батареи списком

Батарея BS-3KRHT33/62-4,5/L-HB500-0-1; Батарея BS-3KRHT33/62-4,5/L-HB500-0-10;

Совместимые продукты

Батарея BS-3KRHT33/62-4,5/L-HB500-0-1; Батарея BS-3KRHT33/62-4,5/L-HB500-0-10; Знак безопасности NPU-0303.V01"Указ.светового прибора авар.освещения - А" уп.10;

Конструктивное исполнение БАП

Встраиваемый

Состояние

Активный

Аналоги

a17946_БАП BS-INEXI2-81-B2-LED;
