Применение
Световые указатели GARDA ГАРДА® предназначены для обозначения средств пожаротушения и благодаря высокой степени защиты оболочки от внешних воздействий и прочному корпусу из стали могут использоваться как для обозначения пожарных гидрантов c наружных частей здания, так и применяться в помещениях.
Модификации
Световые указатели / оповещатели пожарные световые:
S1 – базовая модификация, расстояние распознавания – 30 метров, знак безопасности из светостабилизированного поликарбоната.
S2 – модификация централизованного прибора с расширенным диапазоном температуры эксплуатации, расстояние распознавания – 30 метров, знак безопасности из триплекса.
Особенности и преимущества
Корпус из стали с защитным порошковым покрытием
Прочный и долговечный материал, позволяет защитить световой прибор от деформации и разрушения под действием ударной нагрузки. Устойчив к воздействию окружающей среды.
Знак безопасности из светостабилизированного поликарбоната (для моделей S1)
Прочный, долговечный, не поддерживающий горения материал, выдерживает испытание раскалённой проволокой 850 °С. Выдерживает испытание раскалённой проволокой 850°С.
Знак безопасности из триплекса (для моделей S2 и V01)
Атмосферостойкий и огнестойкий материал, применение которого в качестве основы для знака безопасности позволяет использовать световые указатели в помещениях с агрессивными условиями эксплуатации, а также в помещениях категории П-IIa.
Керамическая клеммная колодка (у моделей централизованного электропитания)
Применение клеммной колодки из керамики обеспечивает дополнительную защиту сети от коротких замыканий в случае воздействия экстремально высоких температур на световой прибор при пожарах или технологических авариях.
Встроенный блок защиты BS-BZ со съёмным предохранителем (у моделей централизованного электропитания 230 В)
Встроенный в световой прибор блок включает в себя съёмный керамический предохранитель, варистор и П-образный сетевой фильтр. Обеспечивает повышенную защиту групповой питающей цепи от токов короткого замыкания, которые могут возникнуть при повреждении отдельного светильника (ГОСТ IEC 60598-2-22-2012, пп. 22.6.3), а также защищает электронные компоненты светильника от возникающих во внешней сети питания импульсных перенапряжений и сверхтоков.
Соответствие требованиям по электромагнитной совместимости
Позволяет построить на объекте систему освещения, не выдающую помехи в сеть и не оказывающую влияние на работоспособность и телекоммуникационного оборудования и других электропотребителей. Соответствие требованиям Технического регламента Таможенного союза 020 / 2011 «Электромагнитная совместимость технических средств» обеспечивает законное обращение и использование световых приборов на территории Таможенного союза ЕАЭС.
Высокий коэффициент мощности
Высокий коэффициент мощности позволяет уменьшить потребляемый световым прибором ток от питающей сети и, таким образом, снизить нагрузку на распределительные сети и коммутационно-защитные аппараты.
Для централизованных световых приборов приводит к снижению полной потребляемой мощности (и реактивной составляющей), что позволяет использовать источники бесперебойного питания с меньшей полной мощностью.
Низкие пусковые токи
Пиковые значения пусковых токов световых приборов не превышают 1,5 А при полной длительности всего 75 мкс. Это позволяет применять в групповых цепях коммутационно-защитные аппараты с самыми распространенными кривыми срабатывания, а также выбирать их номиналы по потребляемому току световых приборов, не ориентируясь на пусковой режим.
Источник питания с гальванической развязкой
Соответствует требованиям ГОСТ IEC 60598-2-22-2012 и ГОСТ Р МЭК 60598-1-2011 п.10. Обеспечивает защиту оборудования и людей от поражения электрическим током.
Технология DUOLED – срок службы источника света до 150 000 часов (у модели централизованного питания 230В модификации S1)
Использование двух параллельных цепей светодиодов (основной и резервной) позволяет продлить срок службы светодиодных модулей до 150 000 часов, тем самым увеличивая долговечность системы аварийного освещения и уменьшая расходы на эксплуатацию. Подробнее
Диапазон температур эксплуатации от -60 до +50 °С (у модели централизованного электропитания модификации S2)
Дает возможность эксплуатировать световой прибор в особо экстремальных атмосферных условиях без риска выхода из строя.
В автономных моделях применяются высокотемпературные NiCd и NiMH аккумуляторные батареи с запасом емкости по ГОСТ IEC 60598-2-22-2012
Запас емкости позволяет компенсировать естественную деградацию АКБ по прошествии нормируемых ГОСТ четырех лет эксплуатации светового прибора, таким образом, при нормальных условиях эксплуатации даже к концу срока службы батареи время работы прибора в аварийном режиме будет соответствовать заявленному. По истечению срока службы аккумуляторные батареи могут быть заменены на новые. АКБ, используемые в световых приборах «Белый свет»™, поддерживаются в наличии на складе и доступны для заказа.
Ремонтопригодность
Световые приборы серии GARDA соответствуют требованиям по ремонтопригодности 1-го типа согласно СТО.69159079-03-2019 «Приборы осветительные светодиодные. Надежность. Методы оценки и правила предоставления информации», т.е. могут быть отремонтированы вне заводских условий, без применения специального инструмента, путём замены основных компонентов: источника питания, аккумуляторной батареи, светодиодного модуля – на новые.
Гарантия до 5 лет
Срок гарантии на световые приборы «Белый свет»™ зависит от технического решения.
Конструкция

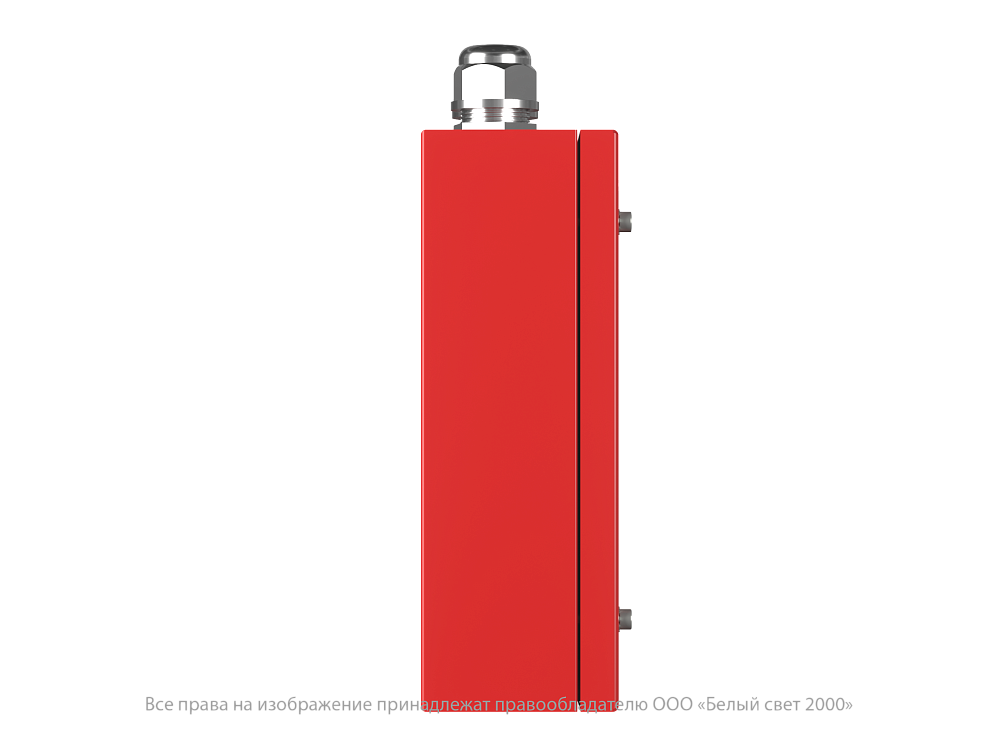

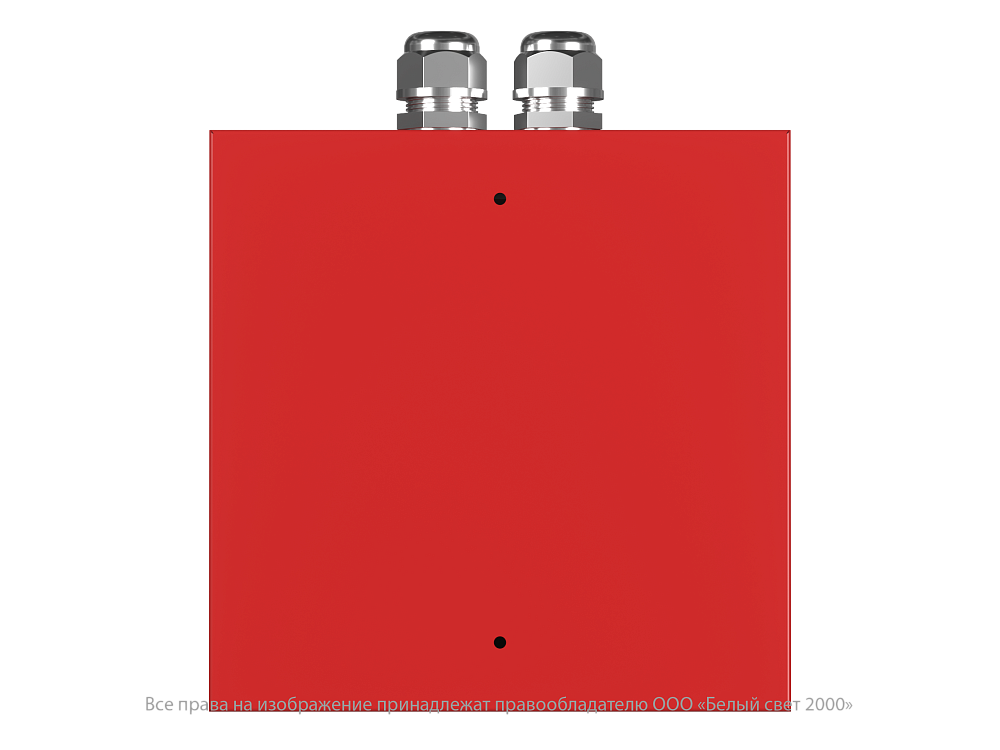

Корпус изготовлен из стали с полимерным порошковым покрытием. Рассеиватель совмещен со знаком безопасности, изготавливается из светостабилизированного поликарбоната или триплекса в зависимости от модификации, не входит в комплект поставки.
Цвет корпуса – красный, RAL 3020.
Степень защиты – IP66.
Два герметичных кабельных ввода обеспечивают возможность транзитного подключения.
Источник света
В автономных световых указателях и световых указателях централизованного питания =24В применены светодиодные модули, которые обеспечивают срок службы источника света – 50 000 часов.
В световых указателях централизованного питания 230В модификации S1 применены светодиодные модули, изготовленные по технологии DUOLED, которая обеспечивает повышенный срок службы источника света – 150 000 часов.
В световых указателях централизованного питания =12В модификации F1 применены светодиодные модули, изготовленные по технологии DUOLED, которая обеспечивает повышенный срок службы источника света – 100 000 часов.
В световых указателях модификации S2 и напряжением питания 230 В применены лампы накаливания со сроком службы – 1 000 часов.
Знак безопасности

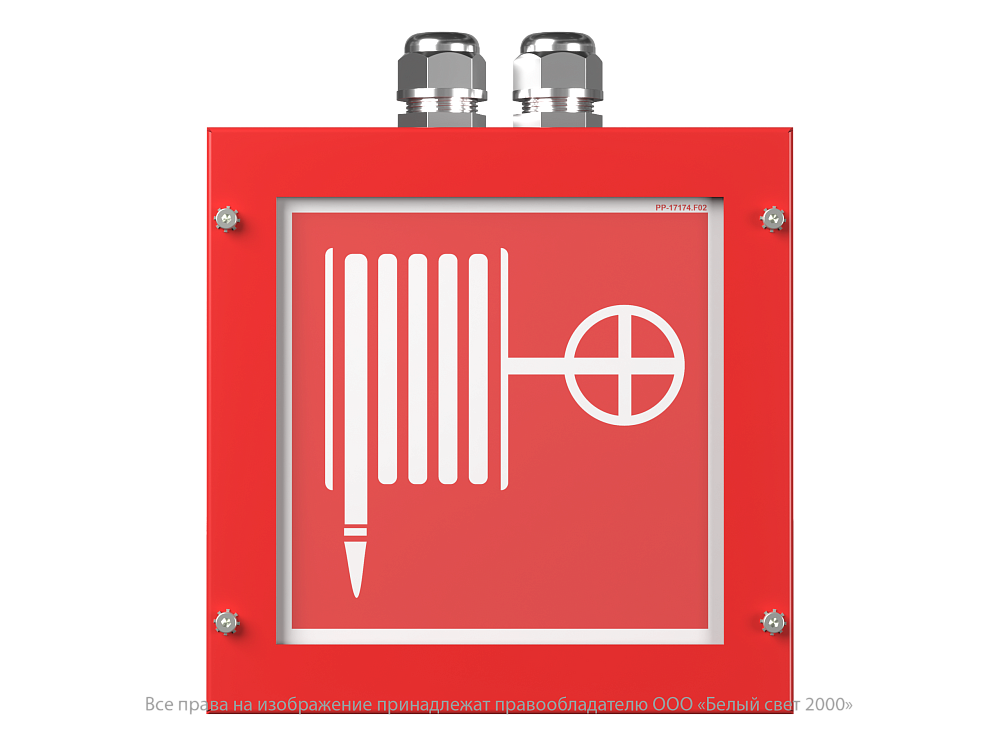

Световые указатели GARDA совместимы со знаками безопасности серии PP-17174 для модификации S1 и PT-17176 для модификации S2, V01. Знак безопасности прижимается к основанию корпуса при помощи крышки, которая фиксируется винтами с цилиндрической головкой под шестигранник.
Знаки безопасности заказываются отдельно.
Установка

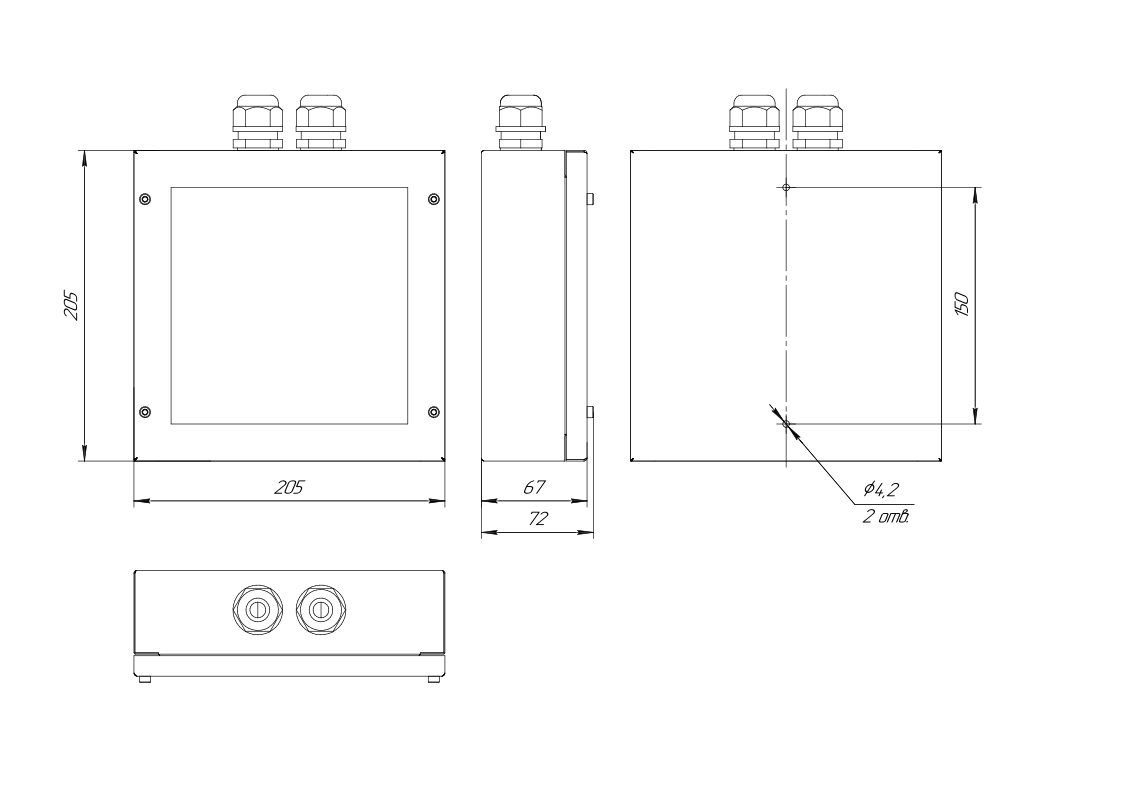

Предназначены для установки на поверхность стен. Дополнительные аксессуары не требуются.
История серии
Световые указатели серии GARDA производятся с 2014 года.
Ранее выпускались модели:
- BS-1840-1x4 LED - Аналог
- BS-1840-1x4 LED (=24V) - Аналог
- BS-1840-1x4 LED BZ - Аналог
- BS-4840-1x4 INEXI SNEL LED - Аналог
- BS-5843-1x4 INEXI SNEL LED - Аналог
- BS-GARDA-10-S1-BZ - Аналог
- BS-GARDA-10-S3-ELON - Аналог
- BS-GARDA-8841-1x4 LED - Аналог
- BS-GARDA-8843-1x4 LED - Аналог
