Применение
ИБП данной серии предназначены для обеспечения электропитанием технических средств пожарной автоматики (оповещателей пожарных световых) и систем аварийного освещения (световых приборов аварийного освещения) в случае нарушения питания рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
Модификации
Ассортимент серии делится по 3-м типам мощности подключаемой нагрузки ИБИ/ЦАУ, которую способны обеспечить автономным питанием от АКБ за определенное время (1 час). Мощность системы определяется емкостью применяемой аккумуляторной батареи.
Так же ИБП разделяются по типу монтажа, в навесном исполнении представлены модели в версиях V01, в напольном исполнении, версии V02.
Модели ИБП по различным параметром мощности, типу контроля рабочего освещения или способу монтажа, представлены в каталоге.
Особенности и преимущества
ИБП/ЦАУ BS-ELECTRO-5 относится к Техническому решению №5 (ТР-5) технических решений ООО «Белый Свет 2000», и совместим со всем оборудованием ООО «Белый Свет 2000», представленным в ТР-5:
- 5.1. Централизованная система аварийного освещения с электрическим источником: ЦАУ BS- ELEСTRO-5-400/220 (c адресным управлением каждой группой световых приборов, напряжение питания =220V);
- 5.2. Централизованная система аварийного освещения с электрическим источником: ЦАУ BS-ELECTRO-5-400/220 (c адресным управлением каждым световым прибором, напряжение питания=220V).

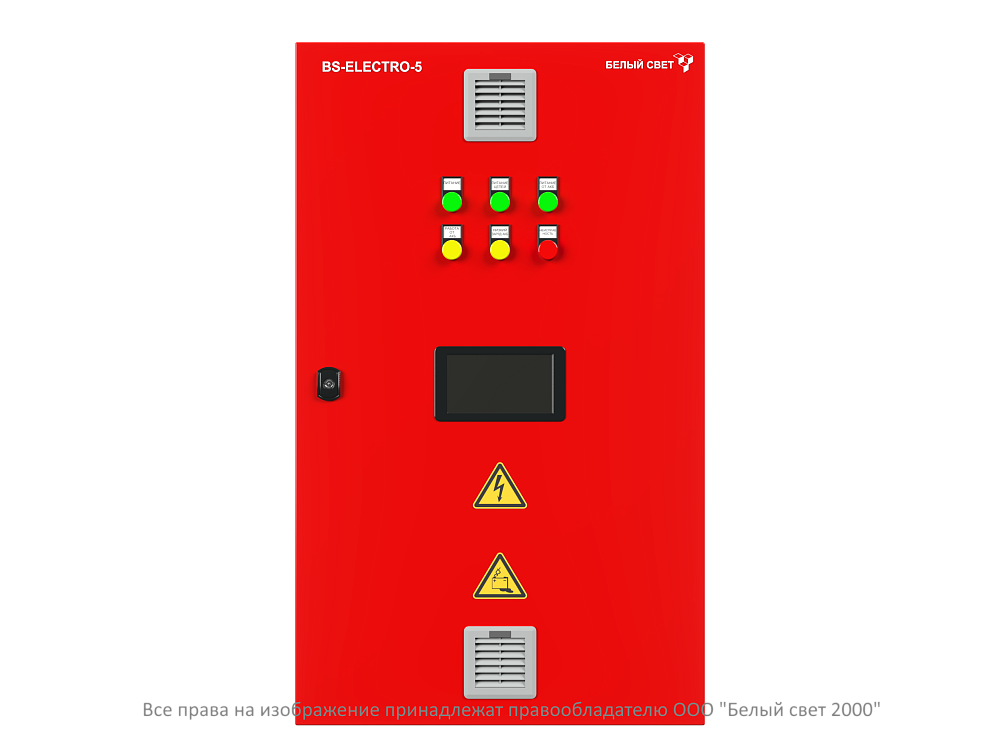

ИБП позволяет автоматически выполнять функциональное тестирование. Результаты тестирования и результаты записываются в электронный журнал событий с указанием даты и времени. Зарядное устройство с электронным управлением работает независимо от функционирования центрального контроллера, и осуществляет заряд и поддержание АКБ в соответствии с зарядной характеристикой аккумуляторной батареи. Групповые адресные цепи АО имеют по два керамических предохранителя номиналом 5А для двухполюсной защиты, установленных на электронной плате контроллера BS-ELECTRO-5-RSB. Для отображения информации и управления используется цветной сенсорный 7” дисплей (далее дисплей), наглядно информирующий о состоянии системы. Кроме того, он дает возможность через меню проводить обслуживание и конфигурацию прибора. Для оперативного информирования о состоянии ИБП/ЦАУ на оперативной панели установлены 6 светодиодных (LED) индикаторов: Питание - зеленый индикатор, наличие входного напряжения питания; Питание Цепей - зеленый индикатор, наличие напряжения для питания групповых цепей АО; Питание АКБ - зеленый индикатор, исправность и наличие напряжения на АКБ; Работа от АКБ - желтый индикатор, режим работы ИБП от аккумуляторной батареи; Низкий заряд АКБ - желтый индикатор, информирует о низком заряде аккумуляторной батареи; Неисправность - красный индикатор, информирует о неисправности ИБП/ЦАУ. «Постоянный» и «непостоянный» режим работы может быть назначен каждой адресной групповой цепи АО, или каждому отдельному адресному световому прибору (при наличии).
ИБП/ЦАУ BS-ELECTRO-5 оснащается активной вентиляцией IP54: в верхней части двери шкафа установлен вытяжной вентилятор с решеткой и съёмным фильтром IP54, в нижней части вентиляционная решетка со съёмным фильтром IP54. Для управления вентилятором в зависимости от температуры установлен терморегулятор. Режимом периодического проветривания управляет контроллер ИБП/ЦАУ.

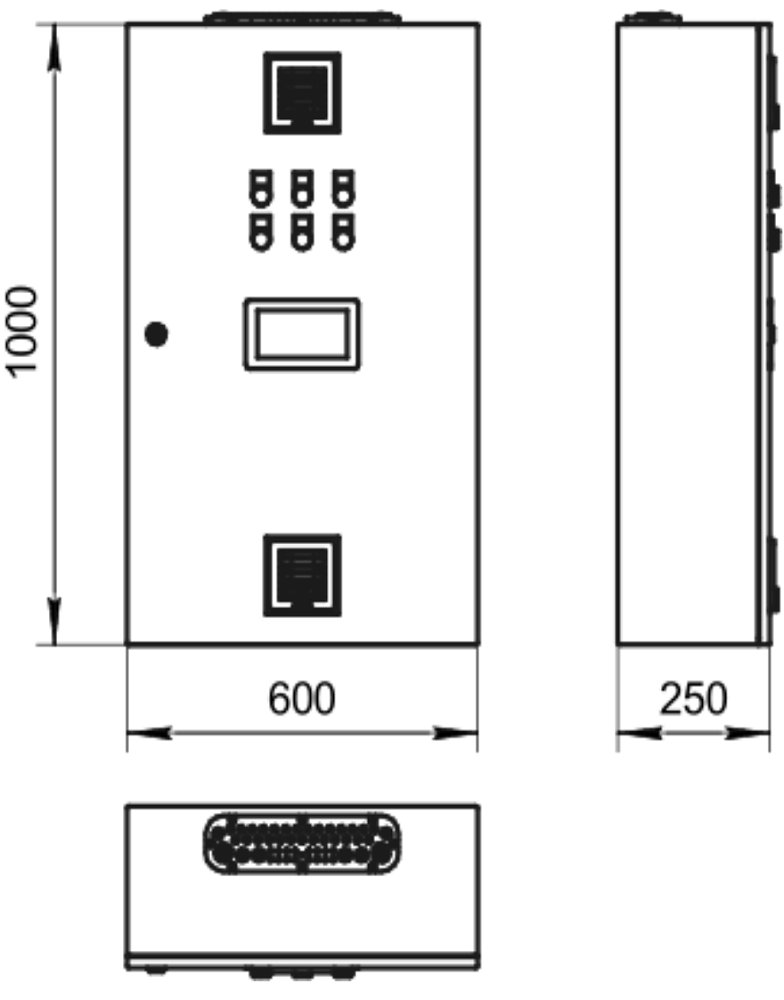

Конструкция Габаритные размеры навесных моделей версий V01: Длина, мм: 265 Ширина, мм: 600 Высота, мм: 1000 Габаритные размеры в напольном исполнении, версии V02: Длина, мм: 300 Ширина, мм: 450 Высота, мм: 1800 Источник питания ИБП комплектуется аккумуляторными батареями (АКБ) для обеспечения аварийного освещения электропитанием в аварийном режиме (отсутствие входного напряжения сети). Всего в ИБП/ЦАУ размещается 18 штук в нижней части шкафа. Свинцово-кислотные аккумуляторы 12В последовательно соединены: в ИБП/ЦАУ BS-ELECTRO-5-QS25-400/220-0,7-1- 18 шт. АКБ 12В-7,2 А*ч; в ИБП/ЦАУ BS-ELECTRO-5-QS25-400/220-0,9-1- 18 шт. АКБ 12В-9 А*ч; в ИБП/ЦАУ BS-ELECTRO-5-QS25-400/220-1,3-1- 18 шт. АКБ 12В-12 А*ч. Установка Помещение для установки ИБП/ЦАУ должно быть сухим и защищенным от воздействия агрессивной среды (пыль, газ, испарения). Системы аварийного освещения должны размещаться в соответствии с требованиями пожарной безопасности. Стены и потолок помещения, в котором будет установлена система, должны обладать пределом огнестойкости, равным 90 минутам (F 90-AB), а двери должны иметь предел огнестойкости, равный 30 минутам (T 30). Данное помещение не должно использоваться для других целей, кроме установки электротехнического оборудования. Совместное размещение ИБП/ЦАУ вместе с главным распределительным щитом сети общего электропитания допускается, если выполняются указанные выше требования, а ИБП/ЦАУ и главный распределительный щит сети общего электропитания установлены отдельно друг от друга, и оборудованы защитой от возникновения электрической дуги.
