Применение
Световые указатели CUBE предназначены для обозначения направления движения по путям эвакуации в больших помещениях c высокими потолками: вокзалы, аэропорты, гипермаркеты, выставочные залы, цеха и т.д. Конструкция светового прибора позволяет уменьшить количество применяемых световых приборов т.к. четырехсторонний световой указатель распознается с любого направления и не имеет «слепых зон».
Модификации
Световые указатели / оповещатели пожарные световые:
S1 – базовая модификация, расстояние распознавания – 29 метров.
Особенности и преимущества
Корпус из стали с защитным порошковым покрытием
Прочный и долговечный материал, позволяет защитить световой прибор от деформации и разрушения под действием ударной нагрузки. Устойчив к воздействию окружающей среды.
Рассеиватель из светостабилизированного поликарбоната
Прочный, долговечный, не поддерживающий горения материал, выдерживает испытание раскалённой проволокой 850°С.
Знак безопасности защищен рассеивателем
Знак безопасности устанавливается на внутреннюю поверхность рассеивателя светового указателя, что обеспечивает его защиту от загрязнения и механических повреждений.
Керамическая клеммная колодка (у моделей централизованного электропитания)
Применение клеммной колодки из керамики обеспечивает дополнительную защиту сети от коротких замыканий в случае воздействия экстремально высоких температур на световой прибор при пожарах или технологических авариях.
Встроенный блок защиты BS-BZ со съёмным предохранителем (у моделей централизованного электропитания 230 В)
Встроенный в световой прибор блок включает в себя съёмный керамический предохранитель, варистор и П-образный сетевой фильтр. Обеспечивает повышенную защиту групповой питающей цепи от токов короткого замыкания, которые могут возникнуть при повреждении отдельного светильника (ГОСТ IEC 60598-2-22-2012, пп. 22.6.3), а с другой – защищает электронные компоненты светильника от возникающих во внешней сети питания импульсных перенапряжений и сверхтоков.
Соответствие требованиям по электромагнитной совместимости
Позволяет построить на объекте систему освещения, не выдающую помехи в сеть и не оказывающую влияние на работоспособность и телекоммуникационного оборудования и других электропотребителей. Соответствие требованиям Технического регламента Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» обеспечивает законное обращение и использование световых приборов на территории Таможенного союза ЕАЭС.
Высокий коэффициент мощности
Высокий коэффициент мощности позволяет уменьшить потребляемый световым прибором ток от питающей сети и, таким образом, снизить нагрузку на распределительные сети и коммутационно-защитные аппараты. Для централизованных световых приборов приводит к снижению полной потребляемой мощности (и реактивной составляющей), что позволяет использовать источники бесперебойного питания с меньшей полной мощностью.
Низкие пусковые токи
Пиковые значения пусковых токов не превышают 1,5 А при полной длительности всего 75 мкс. Это позволяет применять в групповых цепях коммутационно-защитные аппараты с самыми распространенными кривыми срабатывания, а также выбирать их номиналы по потребляемому току световых приборов, не ориентируясь на пусковой режим.
Источник питания с гальванической развязкой
Соответствует требованиям ГОСТ IEC 60598-2-22 и ГОСТ 60598-1 п.10. Обеспечивает защиту оборудования и людей от поражения электрическим током.
Средняя яркость светового указателя до 850 кд/м2
Увеличенная яркость светового указателя улучшает видимость указателя в аварийной ситуации, в том числе в условиях задымления, и тем самым повышает эффективность системы аварийного освещения.
В автономных моделях применяются высокотемпературные NiCd и NiMH аккумуляторные батареи с запасом емкости по ГОСТ IEC 60598-2-22-2012
Запас емкости позволяет компенсировать естественную деградацию АКБ по прошествии нормируемых ГОСТ четырех лет эксплуатации светового прибора, таким образом, при нормальных условиях эксплуатации даже к концу срока службы батареи время работы прибора в аварийном режиме будет соответствовать заявленному. По истечению срока службы аккумуляторные батареи могут быть заменены на новые: АКБ, используемые в световых приборах «Белый свет»™, поддерживаются в наличии на складе и доступны для заказа (купить).
Ремонтопригодность
Световые указатели серии CUBE соответствуют требованиям по ремонтопригодности 1-го типа согласно СТО.69159079-03-2019 «Приборы осветительные светодиодные. Надежность. Методы оценки и правила предоставления информации», т.е. могут быть отремонтированы вне заводских условий, без применения специального инструмента, путём замены основных компонентов: источника питания, аккумуляторной батареи, светодиодного модуля – на новые (доступны для заказа - купить).
Гарантия до 3 лет
Срок гарантии на световые приборы «Белый свет»™ зависит от технического решения.
Конструкция

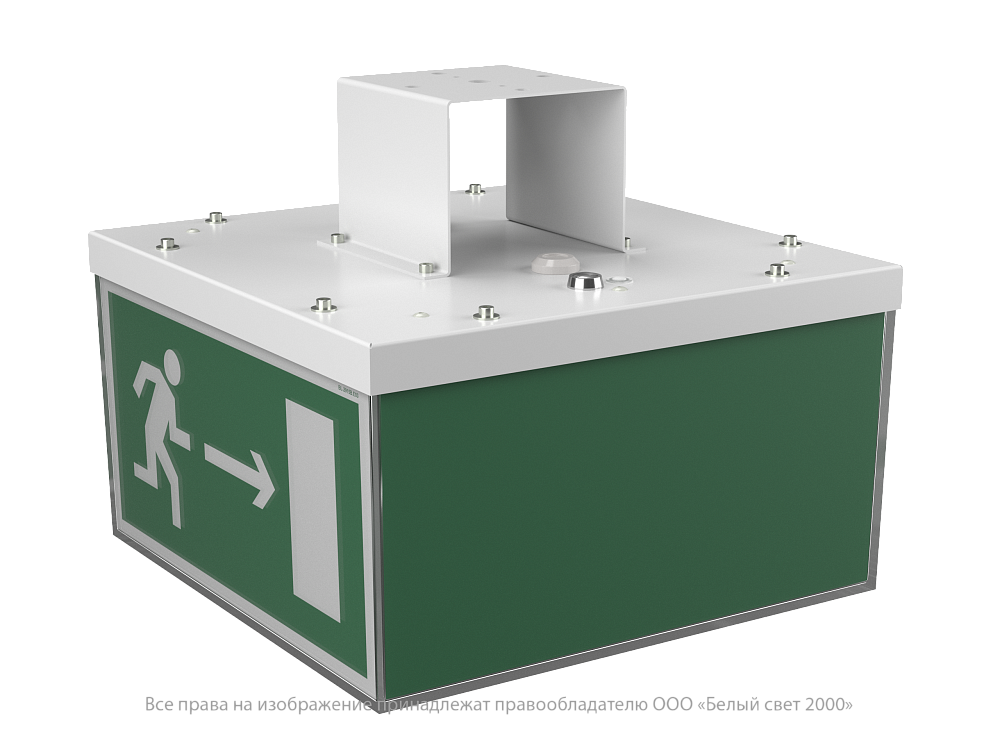

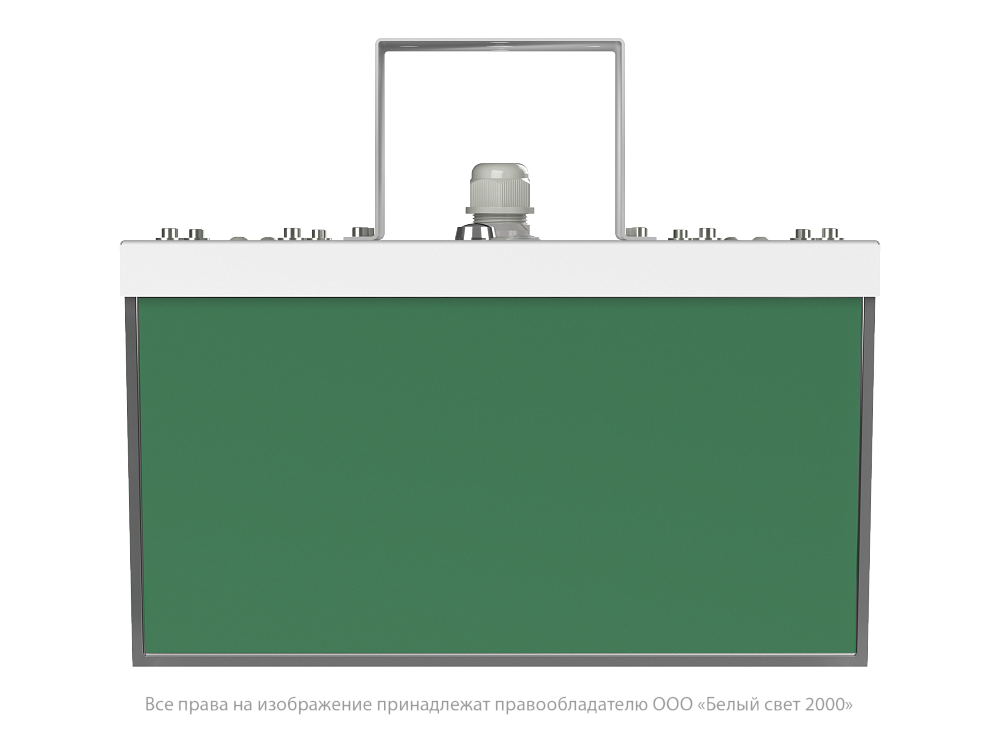

Корпус светового указателя CUBE изготовлен из стали с порошковым покрытием белого (RAL9016) цвета.
Рассеиватель светового указателя CUBE выполнен в виде монолитной конструкции из прозрачного поликарбоната.
Степень защиты – IP44.
Источник света
Применены стандартные светодиодные модули со сроком службы 50 000 часов.
Знак безопасности

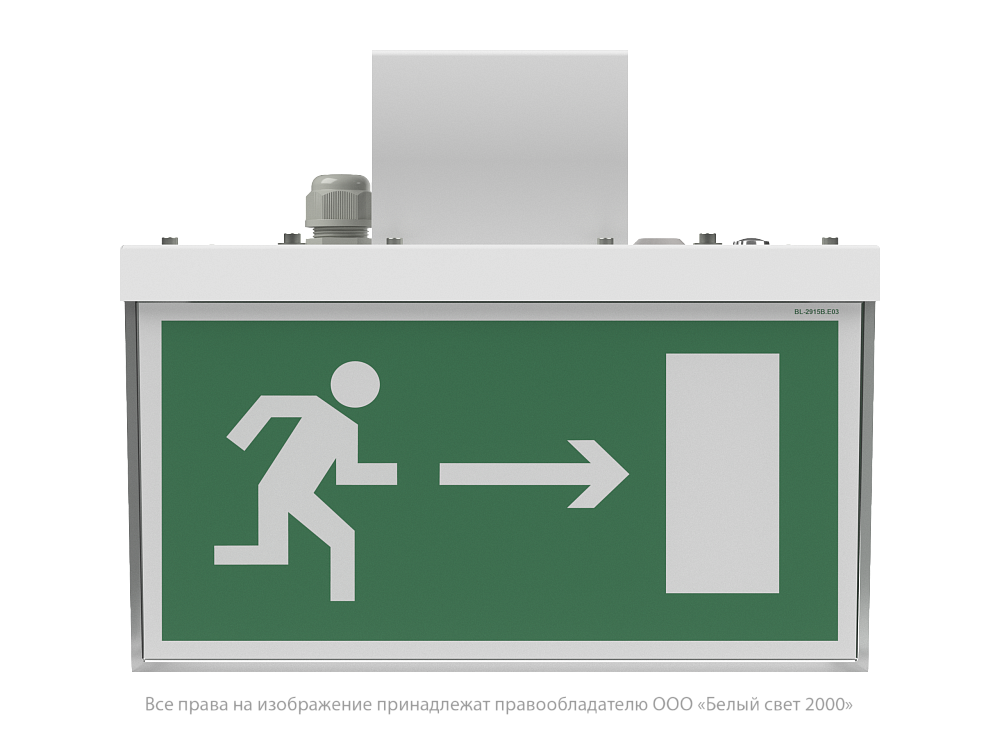

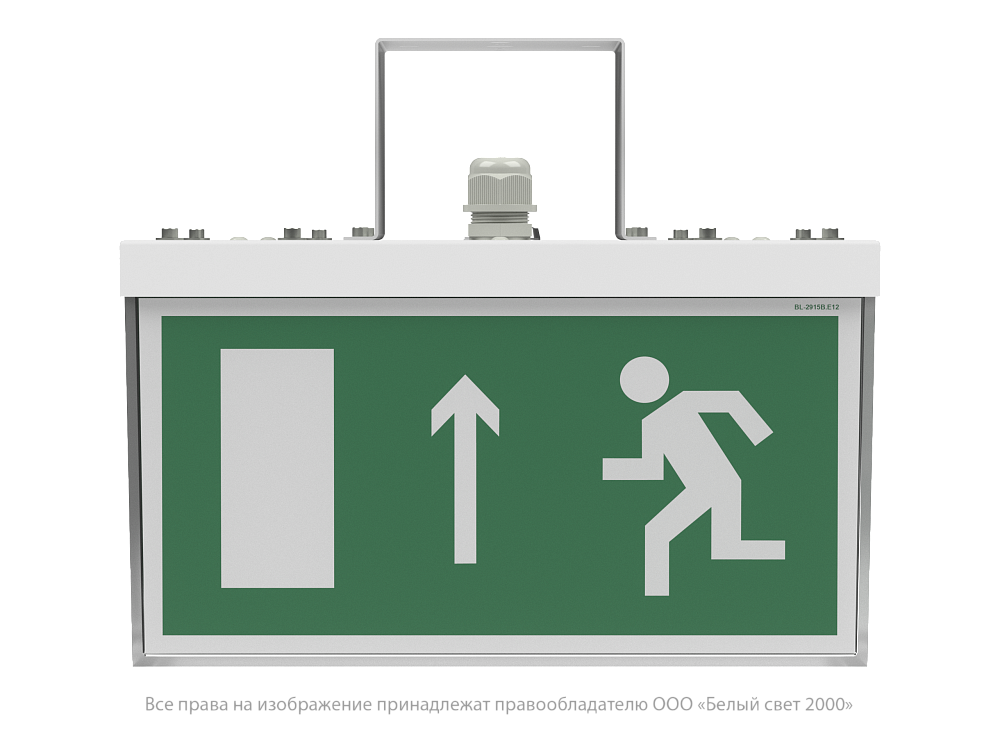

Со световыми указателями CUBE совместимы знаки безопасности серии BL-2915B, , которые устанавливаются на внутреннюю поверхность рассеивателя с помощью входящего в комплект двухстороннего скотча. В световой указатель устанавливается четыре знака безопасности, один из которых, как правило, Фон (без пиктограммы).
Знаки безопасности заказываются отдельно.
Установка

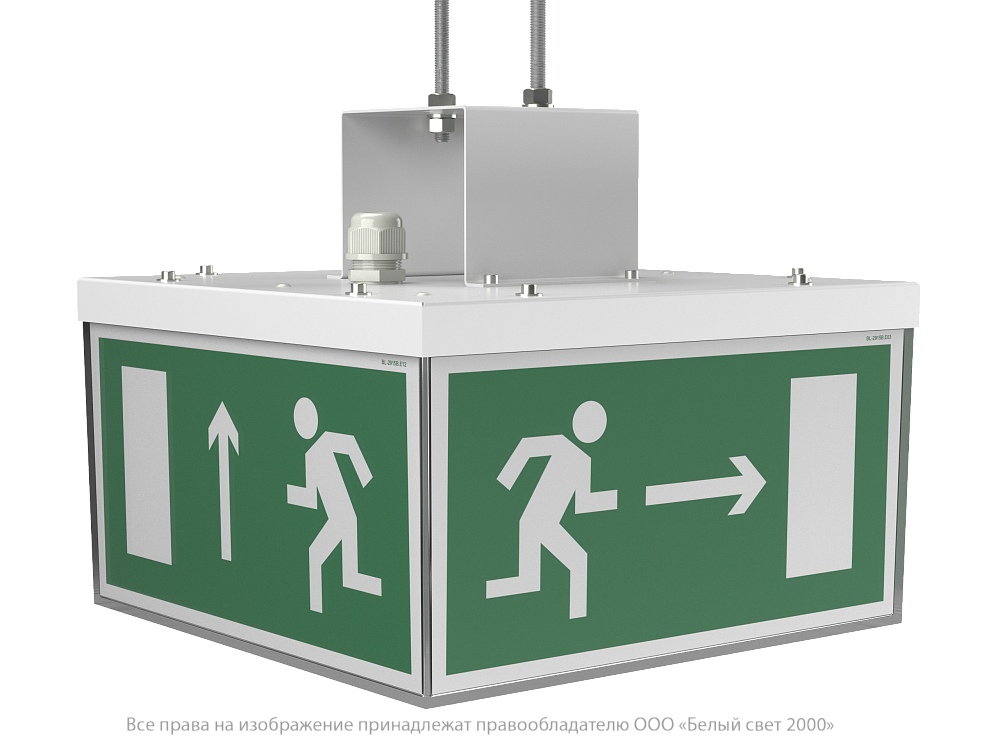

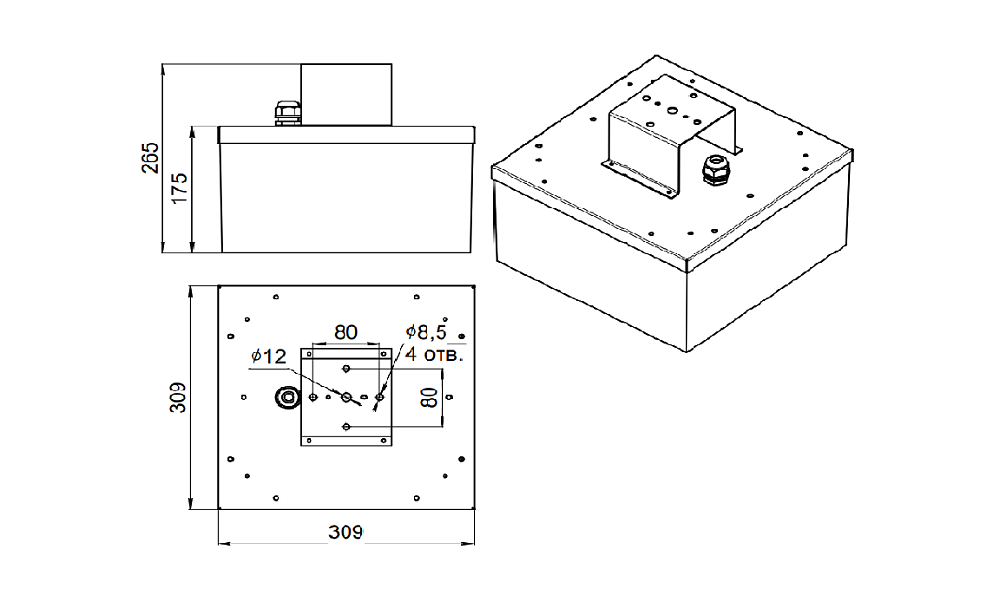

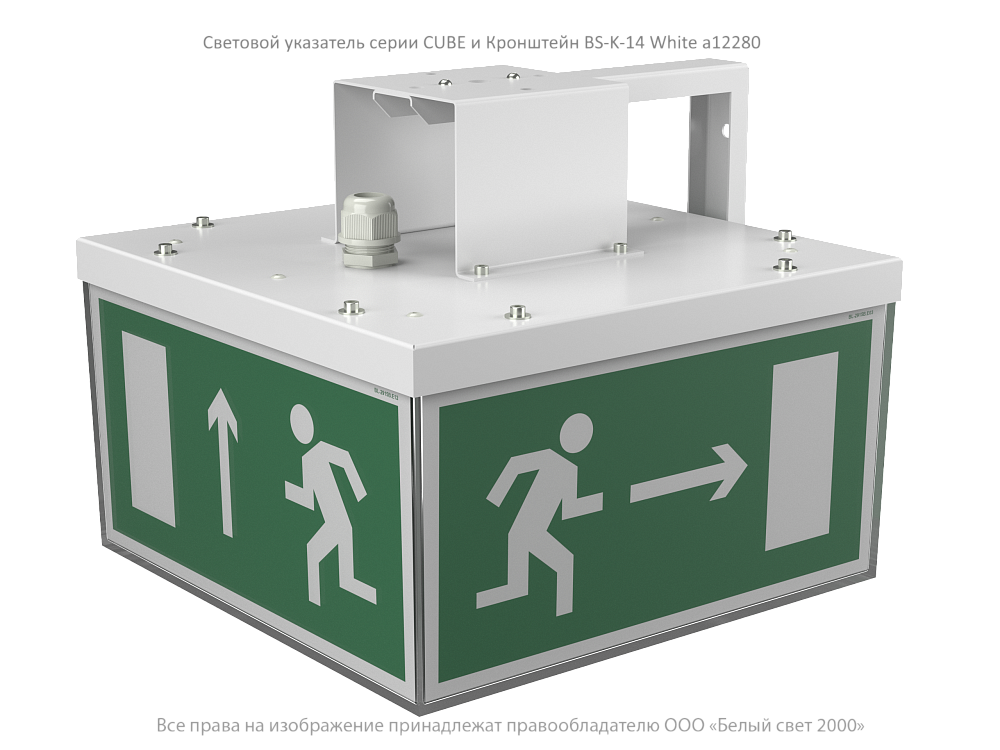

Световые указатели CUBE предназначены для установки на поверхность потолка с помощью болтов или шпилек M8, а также на стену с помощью кронштейна BS-K-14.
История серии
Световые указатели серии CUBE производятся с 2015 года. Прежние наименования: ЛБО36 «Куб», КУБ.
Ранее выпускались модели:
- BS-1360-8x1 LED BZ - Аналог
- BS-1360-4x4 LED BZ - Аналог
- BS-7363-40x0,3 LED - Аналог
- BS-7363-40x0,3 LED BZ - Аналог
- BS-5361/3-8x1 INEXI LED - Аналог
- BS-5363-8x1 INEXI LED - Аналог
- BS-1360-40x0,3 LED - Аналог
- BS-1360-40x0,3 LED BZ - Аналог
- BS-1360-8x1 LED - Аналог
- BS-1360-8x1 LED (=24V) - Аналог
