Применение
Световые приборы серии CORVET S ( BS-CORVET БС-КОРВЕТ®) предназначены для построения системы указания путей эвакуации (системы эвакуации и управления эвакуацией) и системы эвакуационного освещения в тоннелях МЕТРОПОЛИТЕНА, в случае нарушения рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
CORVET S - серия световых указателей/оповещателей пожарных световых, световые приборы данной серии предназначены, только для указания путей эвакуации;
Особенности и преимущества
Корпус и рассеиватель - нержавеющая сталь / Cтекло закалённое
Расстояние распознавания знака - 20 метров
Световые указатели BS-Corvet-10-S2 ELON V01 и BS-Corvet-10-S2 ELON V03 поддерживают динамическое управление знаками безопасности оповещателя пожарного светового / светового указателя. Динамическое управление подразумевает отдельное включение левой и правой сторон знака безопасности в момент чрезвычайной ситуации, с целью направления потоков людей в безопасную зону. Например, световой указатель/оповещатель пожарный световой (оба знака безопасности) может работать в постоянном режиме, или включаться по графику, в момент чрезвычайной ситуации знаки безопасности переходят в постоянный или непостоянный режим в соответствии с логикой работы АПС.
Керамическая клеммная колодка (у моделей централизованного электропитания)
Применение клеммной колодки из керамики обеспечивает дополнительную защиту сети от коротких замыканий в случае воздействия экстремально высоких температур на световой прибор при пожарах или технологических авариях.
Встроенный блок защиты BS-BZ со съёмным предохранителем (у моделей централизованного электропитания 230 В)
Встроенный в световой прибор блок включает в себя съёмный керамический предохранитель, варистор и П-образный сетевой фильтр. Обеспечивает повышенную защиту групповой питающей цепи от токов короткого замыкания, которые могут возникнуть при повреждении отдельного светильника (ГОСТ IEC 60598-2-22-2012, пп. 22.6.3), а с другой – защищает электронные компоненты светильника от возникающих во внешней сети питания импульсных перенапряжений и сверхтоков.
Соответствие требованиям по электромагнитной совместимости
Позволяет построить на объекте систему освещения, не выдающую помехи в сеть и не оказывающую влияние на работоспособность и телекоммуникационного оборудования и других электропотребителей. Соответствие требованиям Технического регламента Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» обеспечивает законное обращение и использование световых приборов на территории Таможенного союза ЕАЭС.
Высокий коэффициент мощности
Высокий коэффициент мощности позволяет уменьшить потребляемый световым прибором ток от питающей сети и, таким образом, снизить нагрузку на распределительные сети и коммутационно-защитные аппараты.
Для централизованных световых приборов приводит к снижению полной потребляемой мощности (и реактивной составляющей), что позволяет использовать источники бесперебойного питания с меньшей полной мощностью.
Низкие пусковые токи
Пиковые значения пусковых токов не превышают 1,5 А при полной длительности всего 75 мкс. Это позволяет применять в групповых цепях коммутационно-защитные аппараты с самыми распространенными кривыми срабатывания, а также выбирать их номиналы по потребляемому току световых приборов, не ориентируясь на пусковой режим.
Источник питания с гальванической развязкой
Соответствует требованиям ГОСТ IEC 60598-2-22 и ГОСТ 60598-1 п.10. Обеспечивает защиту оборудования и людей от поражения электрическим током.
Знак безопасности защищен рассеивателем
Знак безопасности устанавливается на внутреннюю поверхность рассеивателя светового указателя, что обеспечивает его защиту от загрязнения и механических повреждений.
Технология DUOLED – срок службы источника света до 150 000 часов (для световых указателей постоянного действия)
Использование двух параллельных цепей светодиодов (основной и резервной) позволяет продлить срок службы светодиодных модулей до 150 000 часов, тем самым увеличивая долговечность системы аварийного освещения и уменьшая расходы на эксплуатацию. Подробнее
Средняя яркость светового указателя 111 кд/м2
Увеличенная яркость светового указателя улучшает видимость указателя в аварийной ситуации, в том числе в условиях задымления, и тем самым повышает эффективность системы аварийного освещения.
Диапазон температур эксплуатации от -40 до +40 °С (у моделей централизованного электропитания)
Дает возможность эксплуатировать световой прибор в экстремальных атмосферных условиях без риска выхода из строя.
Гарантия до 5 лет
Срок гарантии на световые приборы «Белый свет»™ зависит от технического решения.
Ремонтопригодность
Световые приборы серии CORVET D соответствуют требованиям по ремонтопригодности 1-го типа согласно СТО.69159079-03-2019 «Приборы осветительные светодиодные. Надежность. Методы оценки и правила предоставления информации», т.е. могут быть отремонтированы вне заводских условий, без применения специального инструмента, путём замены основных компонентов: источника питания, аккумуляторной батареи, светодиодного модуля – на новые.

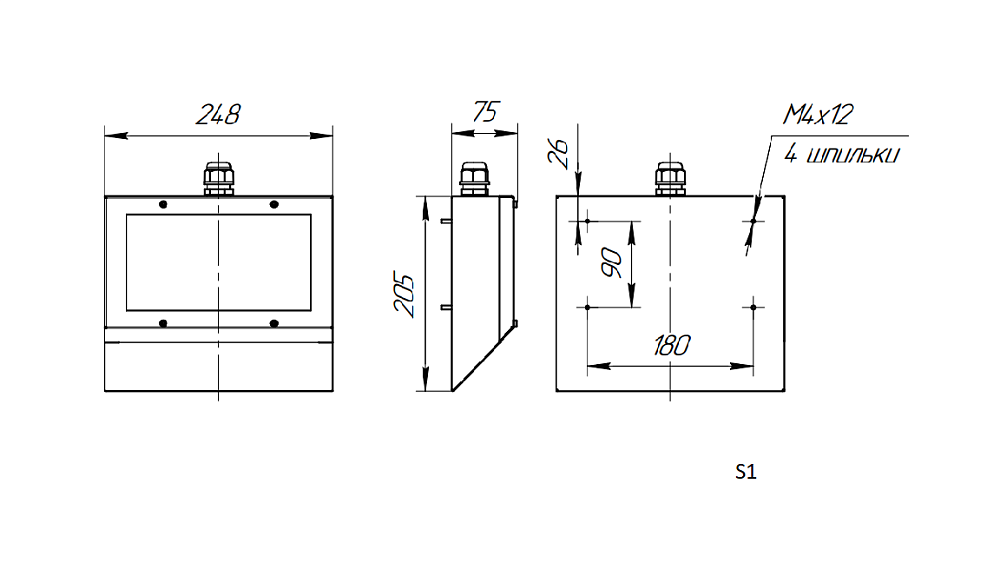

Конструкция
Корпус световых указателей серии CORVET S выполнен из нержавеющей стали AISI316L, с высокой степенью сопротивления коррозии и устойчивой к воздействию агрессивных сред.
Рассеиватель выполнен из многослойного стекла (триплекс). Знак безопасности нанесён на рассеиватель.
Корпус и рассеиватель выдерживают испытание на воспламеняемость раскаленной проволокой до 850°C.
Крепежная фурнитура выполнена из нержавеющей стали.

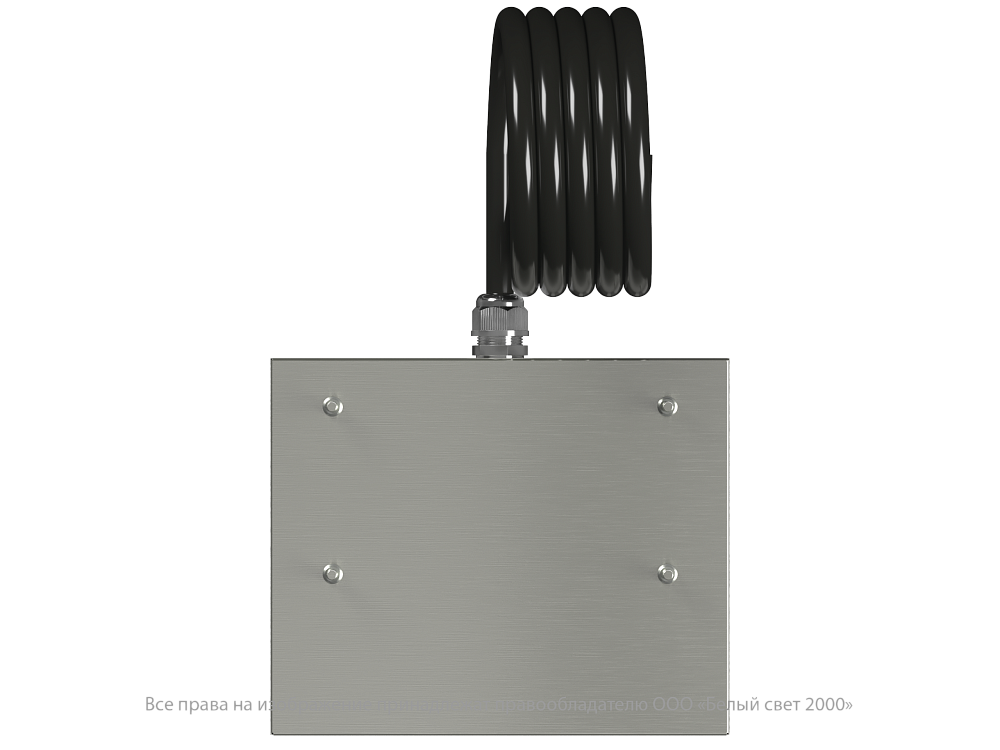

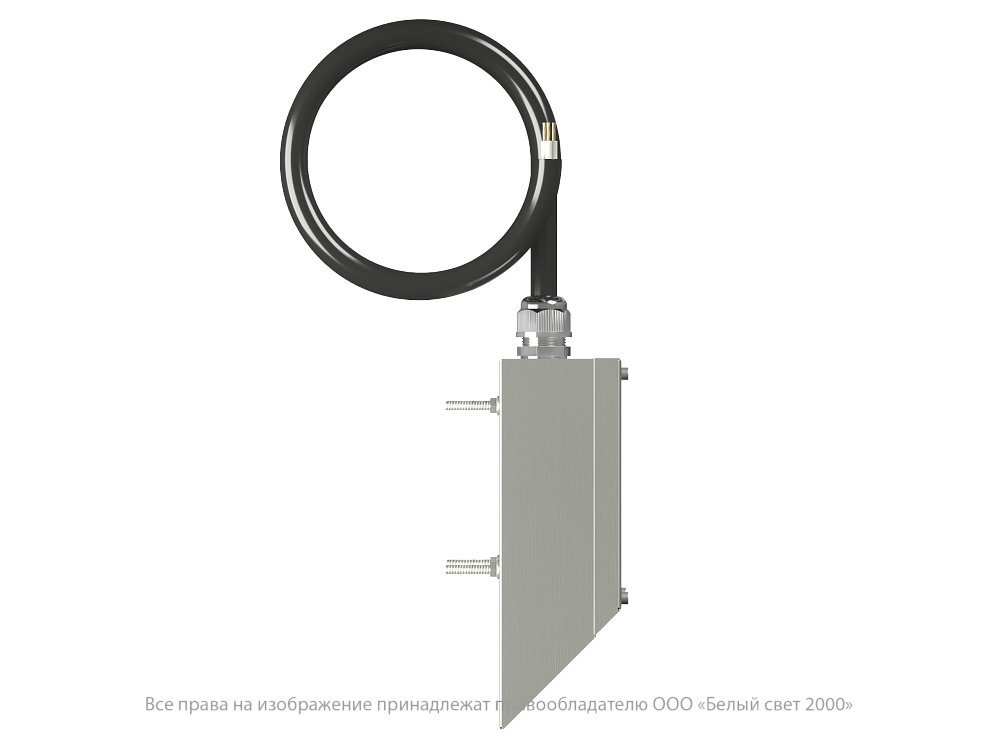

В зависимости от конструкции корпуса, расположение кабельного вывода представлено в двух вариантах: сзади и сверху.
Степень защиты – IP66.
Источник света
В световых указателях постоянного действия и централизованного электропитания (с напряжением питания 230 В) применены светодиодные модули, изготовленные по технологии DUOLED, которая обеспечивает повышенный срок службы источника света – 150 000 часов.

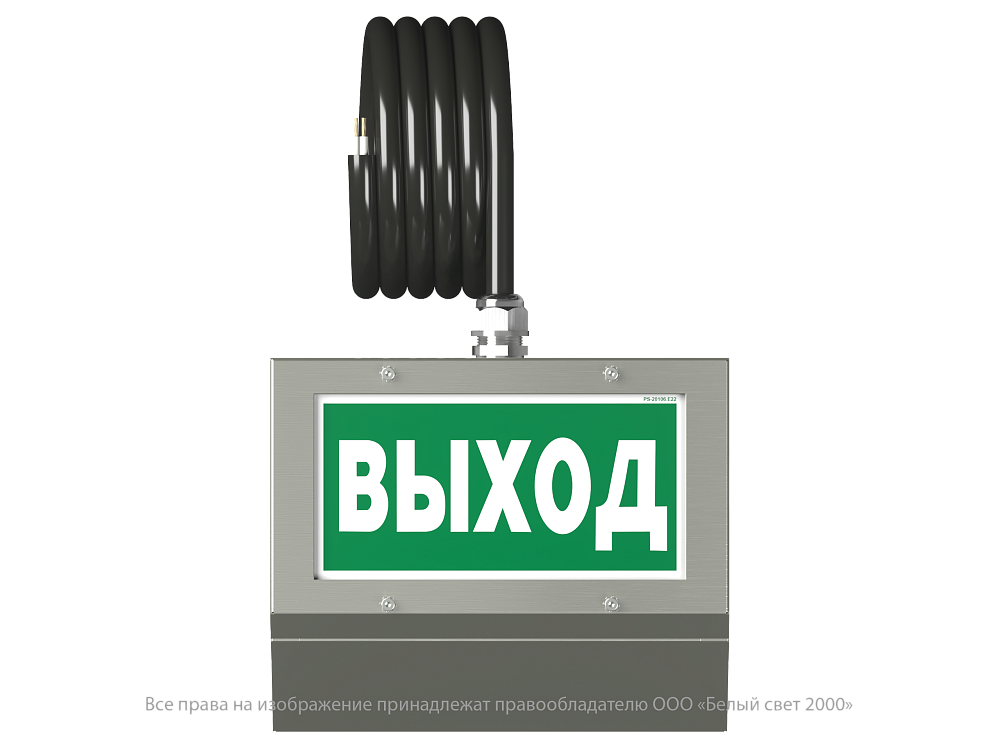

Знак безопасности
Со световыми указателями CORVET S совместимы знаки безопасности серии PS-40106 и PS-20106, которые устанавливаются на внутреннюю поверхность рассеивателя с помощью входящего в комплект двухстороннего скотча.
Размещение знаков – одностороннее.
Знаки безопасности заказываются отдельно.
Установка
Световые указатели CORVET S крепятся на стойку BS-S-2 BLUE RAL5013 1500.
Световой указатель устанавливается на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796). Для обеспечения надёжности подключения к сети питания рекомендовано использовать Коробку соединительную BS-COLMAR-01-PST-REDx3020-66-5x6-A09хO07хP07 (арт. a26723), которая также крепится на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796). Из корпуса светового указателя выведен кабель)-FRLS 3х1.5 длиной 1м либо 1,5м для вывода кабеля с верху
Дополнительные аксессуары:
Совмещенные световые приборы серии CORVET® устанавливаются на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Стойка BS-S-2 BLUE RAL5013 1500 (арт. а26796) предназначена для размещения световых приборов серии CORVET® и коробки соединительной серии COLMAR®. На стойке предусмотрены штатные крепления для световых приборов и соединительных коробок, а также заземление.
Комплект поставки – стойка и 2 уголка длиной 1 метр.
