Применение
Световые приборы серии CORVET L ( BS-CORVET БС-КОРВЕТ®) предназначены для построения системы указания путей эвакуации (системы эвакуации и управления эвакуацией) и системы эвакуационного освещения в тоннелях МЕТРОПОЛИТЕНА, в случае нарушения рабочего освещения, возникновения пожара и других чрезвычайных ситуаций.
CORVET L - серия аварийных светильников, световые приборы данной серии, предназначены для освещения путей эвакуации.
Особенности и преимущества
Корпус и рассеиватель - нержавеющая сталь / Cтекло закалённое
Керамическая клеммная колодка (у моделей централизованного электропитания)
Применение клеммной колодки из керамики обеспечивает дополнительную защиту сети от коротких замыканий в случае воздействия экстремально высоких температур на световой прибор при пожарах или технологических авариях.
Встроенный блок защиты BS-BZ со съёмным предохранителем (у моделей централизованного электропитания 230 В)
Встроенный в световой прибор блок включает в себя съёмный керамический предохранитель, варистор и П-образный сетевой фильтр. Обеспечивает повышенную защиту групповой питающей цепи от токов короткого замыкания, которые могут возникнуть при повреждении отдельного светильника (ГОСТ IEC 60598-2-22-2012, пп. 22.6.3), а с другой – защищает электронные компоненты светильника от возникающих во внешней сети питания импульсных перенапряжений и сверхтоков.
Соответствие требованиям по электромагнитной совместимости
Позволяет построить на объекте систему освещения, не выдающую помехи в сеть и не оказывающую влияние на работоспособность и телекоммуникационного оборудования и других электропотребителей. Соответствие требованиям Технического регламента Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» обеспечивает законное обращение и использование световых приборов на территории Таможенного союза ЕАЭС.
Низкие пусковые токи
Пиковые значения пусковых токов не превышают 1,5 А при полной длительности всего 75 мкс. Это позволяет применять в групповых цепях коммутационно-защитные аппараты с самыми распространенными кривыми срабатывания, а также выбирать их номиналы по потребляемому току световых приборов, не ориентируясь на пусковой режим.
Источник питания с гальванической развязкой
Соответствует требованиям ГОСТ IEC 60598-2-22 и ГОСТ 60598-1 п.10. Обеспечивает защиту оборудования и людей от поражения электрическим током.
Высокий коэффициент мощности
Высокий коэффициент мощности позволяет уменьшить потребляемый световым прибором ток от питающей сети и, таким образом, снизить нагрузку на распределительные сети и коммутационно-защитные аппараты.
Для централизованных световых приборов приводит к снижению полной потребляемой мощности (и реактивной составляющей), что позволяет использовать источники бесперебойного питания с меньшей полной мощностью.
Знак безопасности защищен рассеивателем
Знак безопасности устанавливается на внутреннюю поверхность рассеивателя светового указателя, что обеспечивает его защиту от загрязнения и механических повреждений.
Диапазон температур эксплуатации от -40 до +40 °С (у моделей централизованного электропитания)
Дает возможность эксплуатировать световой прибор в экстремальных атмосферных условиях без риска выхода из строя.
Гарантия до 5 лет
Срок гарантии на световые приборы «Белый свет»™ зависит от технического решения.
Ремонтопригодность
Световые приборы серии CORVET L соответствуют требованиям по ремонтопригодности 1-го типа согласно СТО.69159079-03-2019 «Приборы осветительные светодиодные. Надежность. Методы оценки и правила предоставления информации», т.е. могут быть отремонтированы вне заводских условий, без применения специального инструмента, путём замены основных компонентов: источника питания, аккумуляторной батареи, светодиодного модуля – на новые.
Конструкция

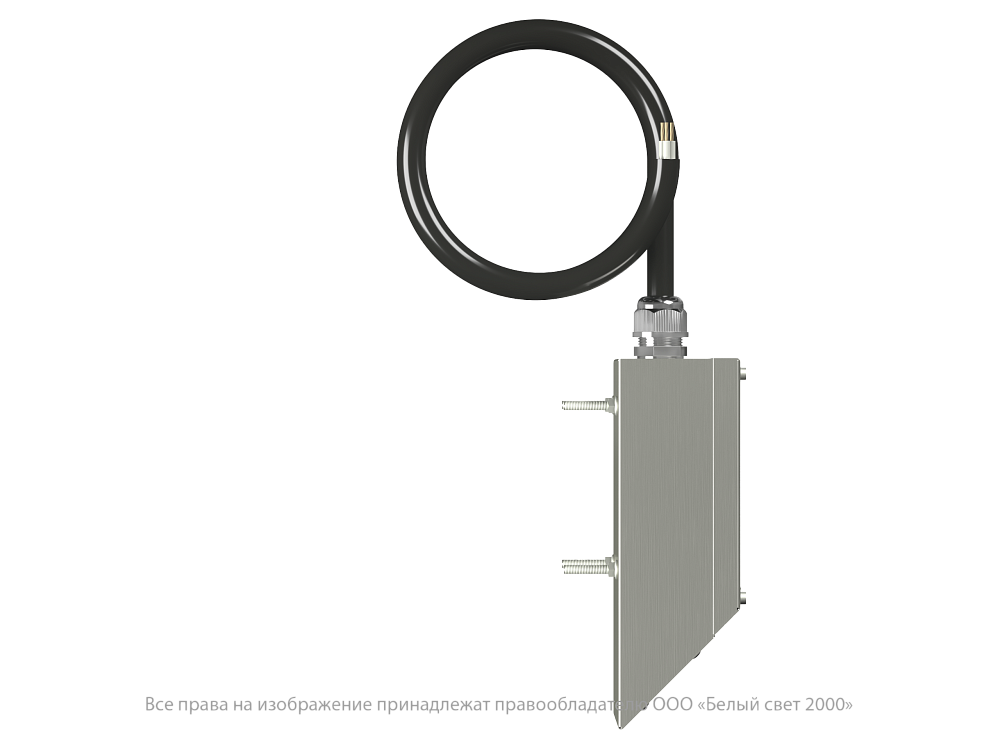

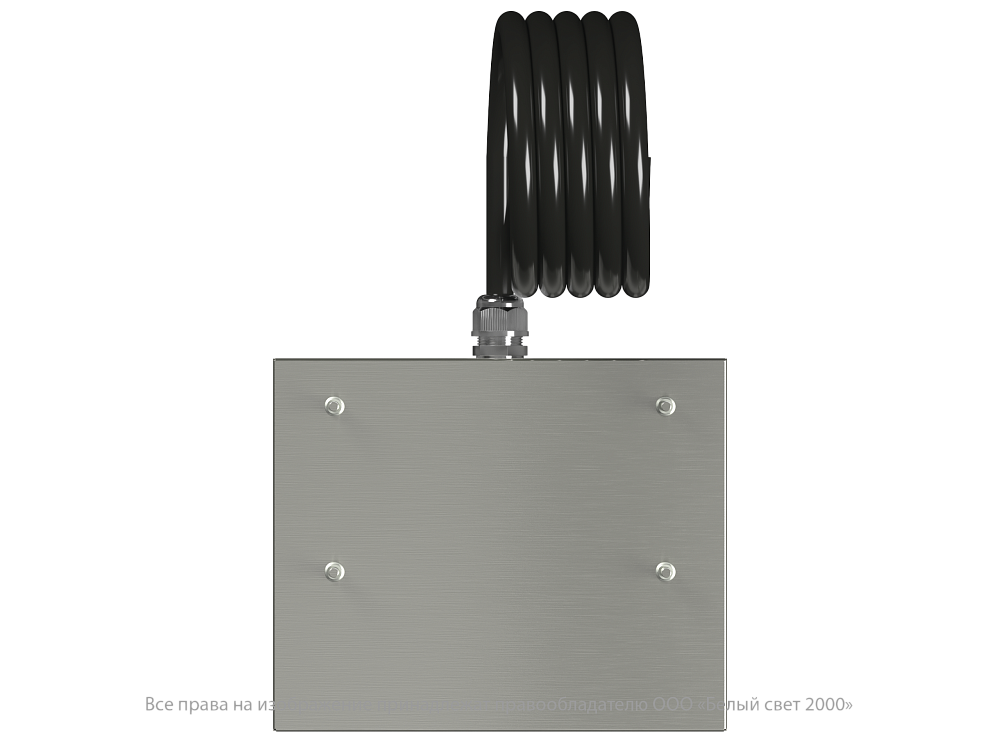

Корпус аварийного светильника серии CORVET L выполнен из нержавеющей стали AISI316L, с высокой степенью сопротивления коррозии и устойчивой к воздействию агрессивных сред.
Корпус и рассеиватель выдерживают испытание на воспламеняемость раскаленной проволокой до 850°C.
Крепежная фурнитура выполнена из нержавеющей стали.
Аварийные светильники серии CORVET L устанавливаются на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Степень защиты - IP66
Источник света
В световых указателях постоянного действия и централизованного электропитания (с напряжением питания 230 В).

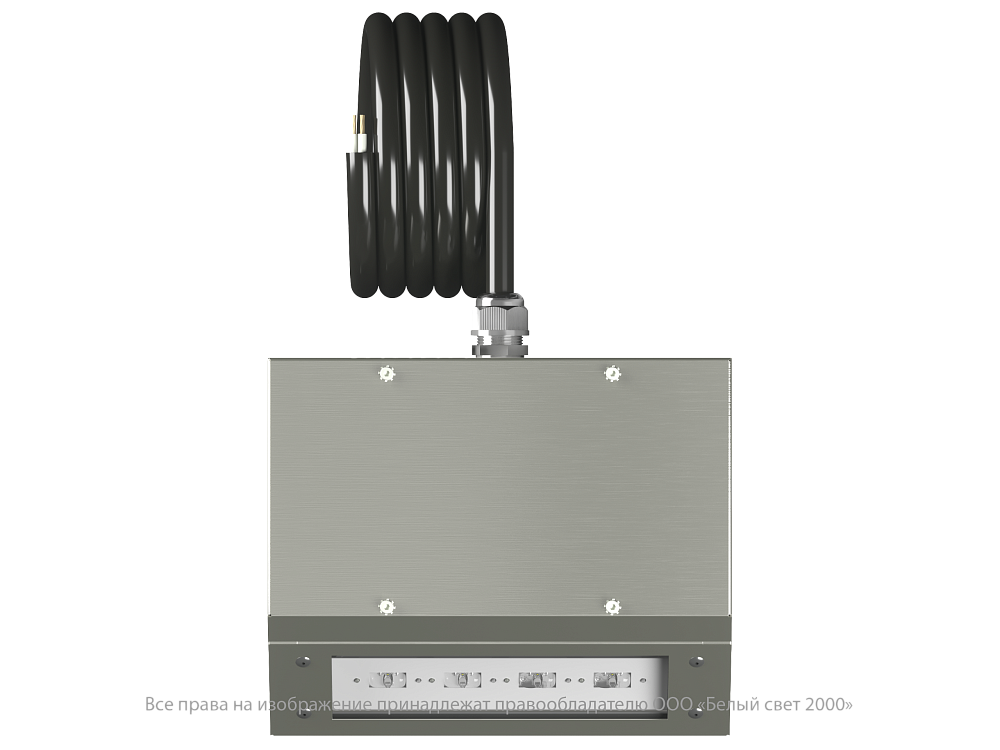

В аварийных светильниках применены высокоэффективные светодиодные модули со сроком службы 50 000 часов. Светодиоды оснащены линзами.
Установка
Световые указатели CORVET L крепятся на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Аварийный светильник устанавливается на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Для обеспечения надёжности подключения к сети питания рекомендовано использовать Коробку соединительную BS-COLMAR-01-PST-REDx3020-66-A09xO07xP07, которая также крепится на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Из корпуса аварийного светильника выведен кабель КГВВнг(А)-FRLS 3х1.5.
Дополнительные аксессуары:
Cветовые приборы серии CORVET® устанавливаются на стойку BS-S-2 BLUE RAL5013 1500 (арт. 26796).
Стойка BS-S-2 BLUE RAL5013 1500 (арт. а26796) предназначена для размещения световых приборов серии CORVET® и коробки соединительной серии COLMAR®. На стойке предусмотрены штатные крепления для световых приборов и соединительных коробок, а также заземление.
Комплект поставки – стойка и 2 уголка длиной 1 метр.
