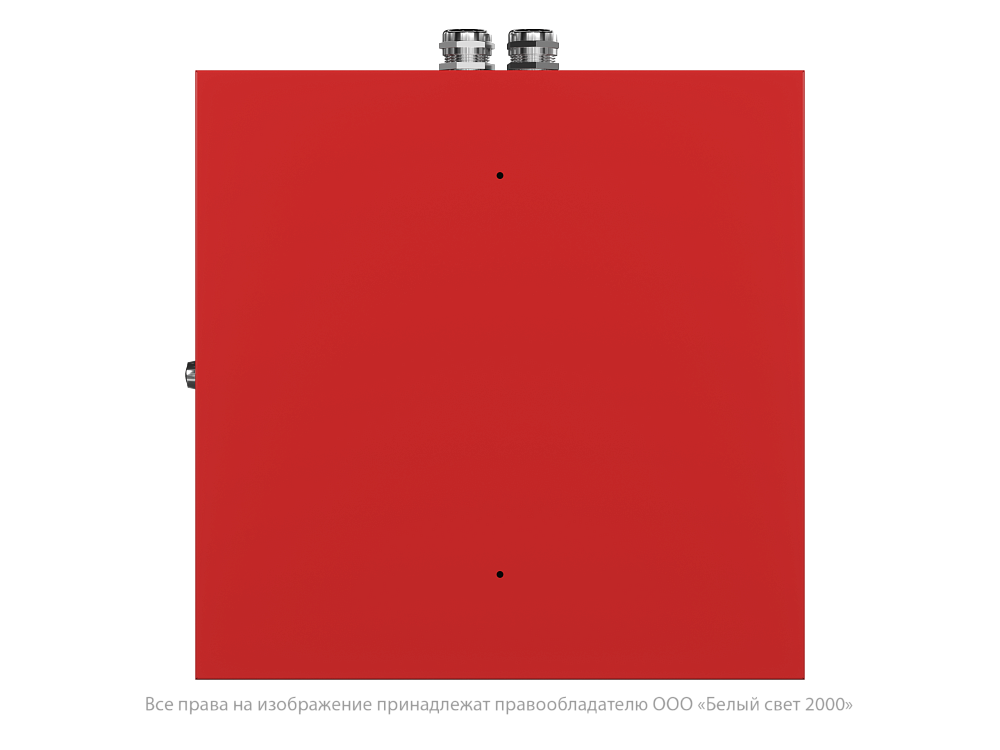

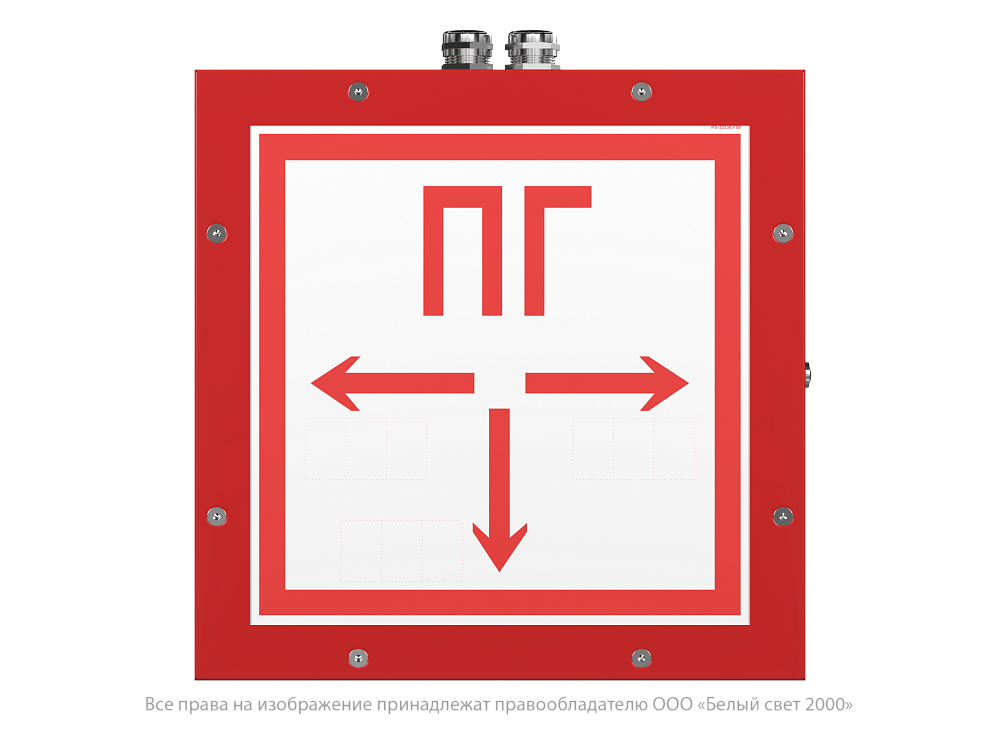

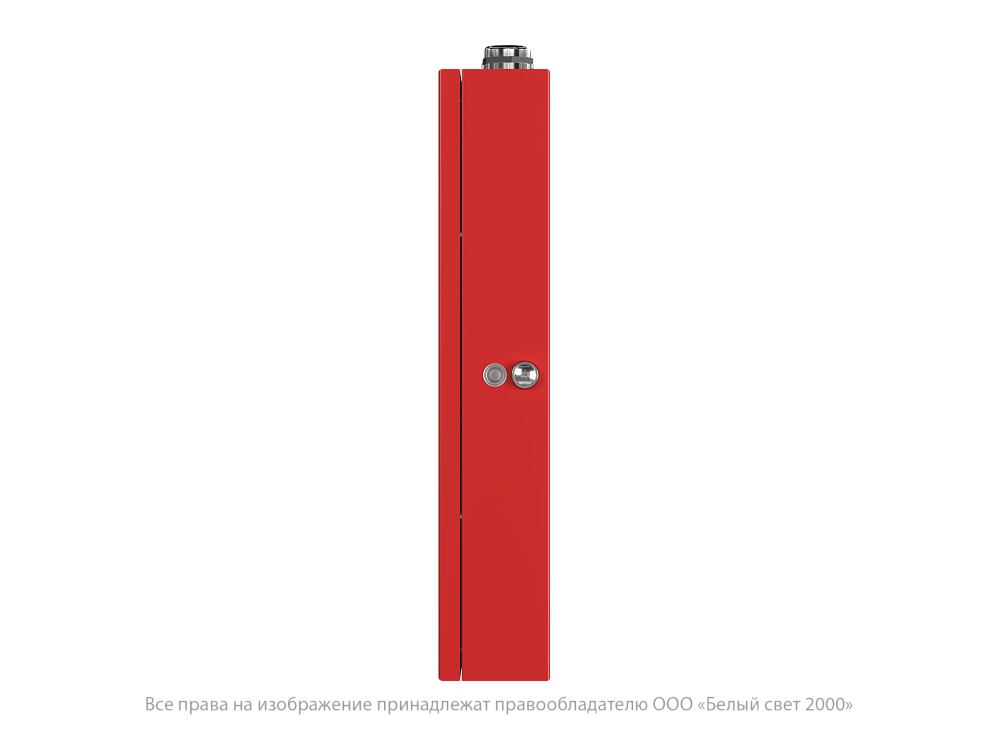

Световой указатель BS-COMPASS-51-S1-INEXI2

Производитель
Белый Свет
Тип продукта
Светильник
Тип установки
Накладной, Подвесной
Область применения
Аварийное
Серия
COMPASS
Потребляемая мощность, Вт
11
Цветовая температура, К
5000

Все характеристики

14 650 ₽

Скачать pdf Печать

Характеристики модификации Световой указатель BS-COMPASS-51-S1-INEXI2

Серия

COMPASS

Тип продукта

Светильник

Тип установки

Накладной, Подвесной

Область применения

Аварийное

Потребляемая мощность, Вт

Цветовая температура, К

5000

Степень пылевлагозащиты, IP

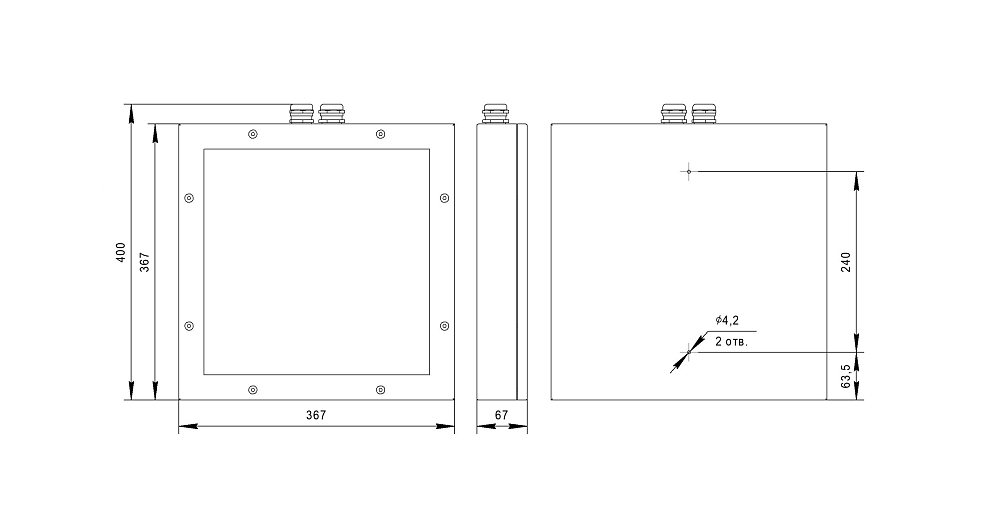

Длина, мм

367

Ширина, мм

367

Климатическое исполнение

УХЛ4

Аккумуляторные батареи списком

Батарея BS-3+3KRHT23/43-1,5/L-HB500-0-1; Батарея BS-3+3KRHT23/43-1,5/L-HB500-0-10;

Амплитуда пускового тока

1.5 А

Аналоги

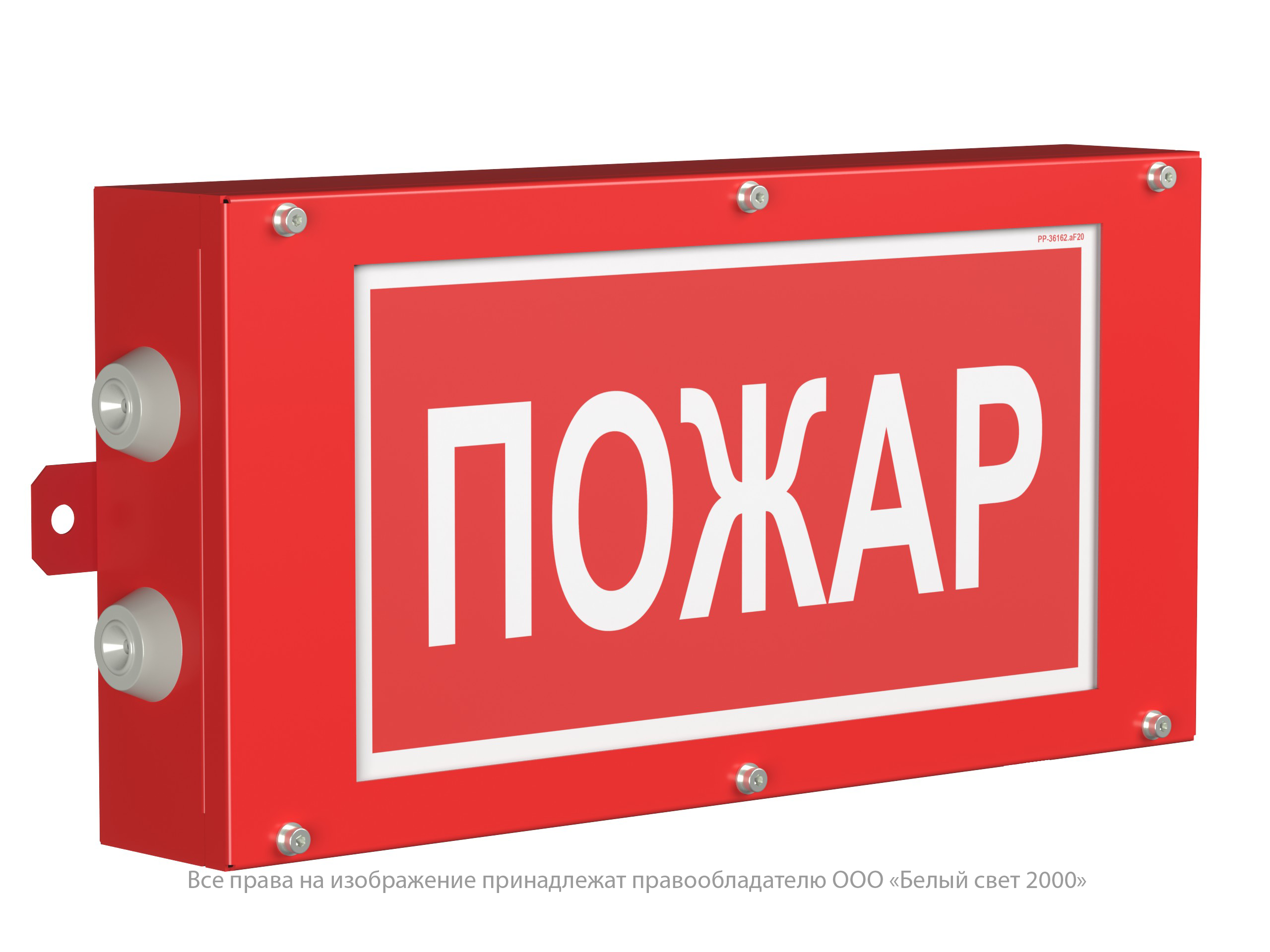

a15569_Световой указатель BS-CANRON-71-S1-INEXI2; a15952_Световой указатель BS-SPUTNIK-51-S1-INEXI2; a18652_Световой указатель BS-CANRON-71-S1-INEXI2 RAL9007/MR;

Вид крепления знака безопасности к рассеивателю

Монтируется в световой прибор

Возможность замены аккумуляторной батареи

Да

Возможность замены источника питания

Да

Возможность замены источника света

Да

Время переключения из непостоянного в постоянный режим

- сек

Время переключения из нормального в аварийный режим

0/0,05 сек

Высота

67 мм

Высота в упаковке

67 мм

Гарантийный срок

60 мес

Гарантийный срок аккумуляторной батареи

12 мес

Группа

Световые приборы

Группа механического исполнения

М4

Диаметр светового прибора

- мм

Диапазон номинального напряжения питания

~170÷265 / =165÷280 В

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Длина

367 мм

Длина в упаковке

590 мм

Длительность пускового тока (∆t)

75 мкс

Допустимый внешний диаметр кабеля групповой цепи питания

11-16

Допустимый внешний диаметр кабеля групповой цепи управления

11-16

Значения рабочей температуры

+1…+35 °С

Источник аварийного питания

INEXI-2C

Источник питания

Неприменимо

Кабельный Ввод1

Резьбовой, стандартный Латунь никелированная 11-16мм Никель

Кабельный Ввод2

Резьбовой, стандартный Латунь никелированная 11-16мм Никель

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Класс ETIM

EC001957

Код серии

BS012_9

Количество источников света

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/60/80 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

25/50/80/110 шт.

Конструктивное исполнение

Плоский (односторонний)

Коррелированная цветовая температура

5000 К

Коэффициент мощности ≥

0,90

Коэффициент пульсации светового потока

Крепления

На стену;

Максимальное количество размещаемых знаков безопасности

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Максимальное сечение кабеля подключения к групповой цепи управления

1 мм²

Масса нетто

7,30 гг

Материал кабельного ввода подключения к групповой цепи питания

Латунь никелированная

Материал кабельного ввода подключения к групповой цепи управления

Латунь никелированная

Материал клеммной колодки подключения к групповой цепи питания

поликарбонат

Материал клеммной колодки подключения к групповой цепи управления

полиамид

Материал корпуса

сталь, порошковая эмаль

Материал рассеивателя

Стекло закалённое

Минимальная яркость знака безопасности в аварийном режиме

20 кд/м²

Минимальная яркость знака безопасности в нормальном режиме

20 кд/м²

Мощность источника света

3 Вт

Наименование аккумуляторной батареи

BS-3+3KRHT23/43-1,5/L-HB500-0-1

Номинальная ёмкость

1.5 А∙ч

Номинальная потребляемая мощность

11,4 Вт

Номинальная потребляемая мощность - непостоянный режим

2,8 Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

11,4 Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,055 А

Номинальный световой поток в аварийном режиме

Неприменимо лм

Номинальный световой поток в нормальном режиме

Неприменимо лм

Нормируемая продолжительность аварийной работы

1 ч

Общий индекс цветопередачи (CRI)

Объем в упаковке

0.0306 м³

Полная потребляемая мощность

8,87 ВА

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Пусковой ток (Ipeak)

1,5 A

Расположение кабельного ввода подключения к групповой цепи питания

Сверху

Расположение кабельного ввода подключения к групповой цепи управления

Сверху

Расстояние распознавания

60 м

Режим работы

универсальный

Рекомендуем в проект

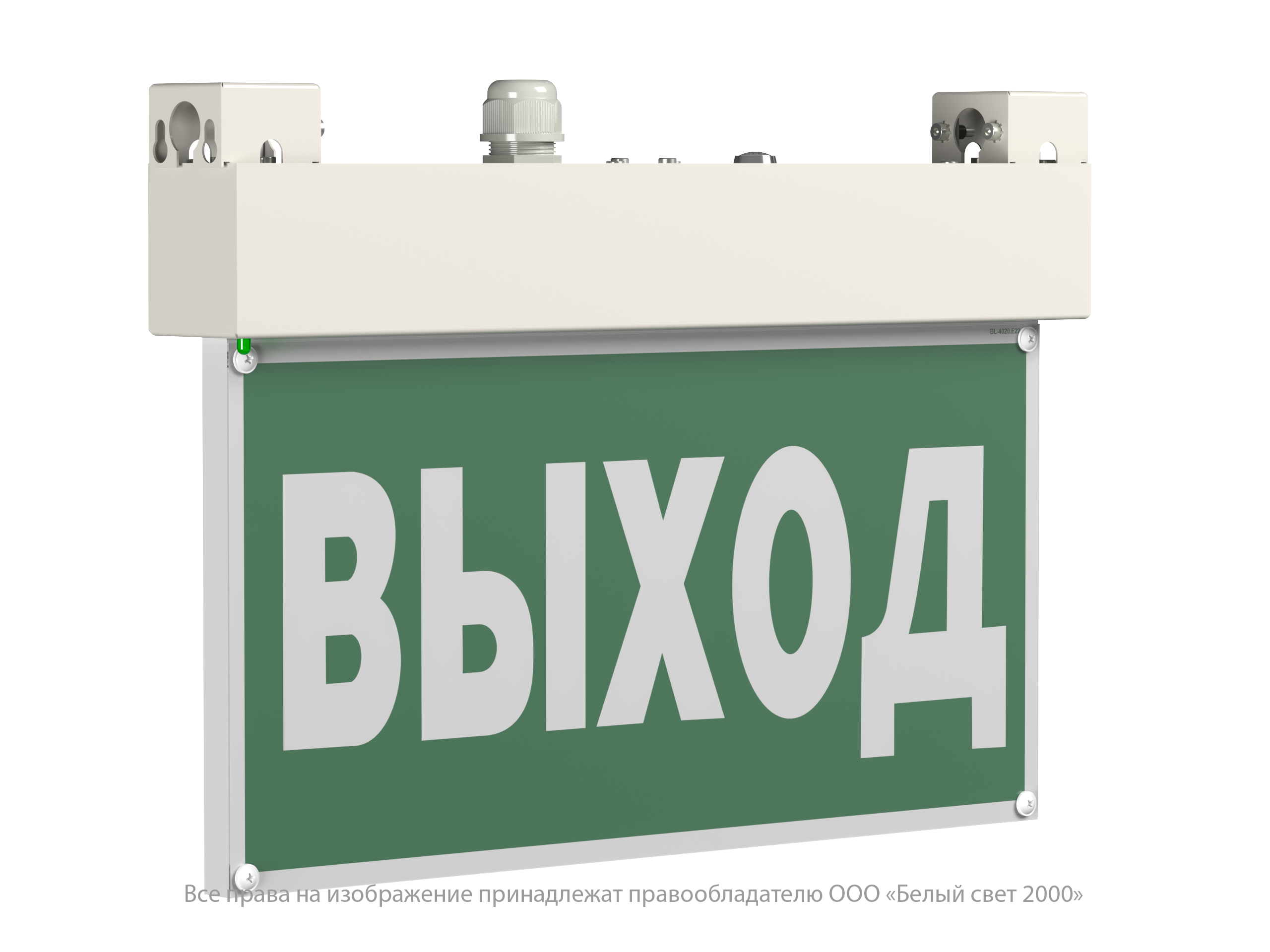

Аварийный светильник BS-ARUNA-81-L1-INEXI2 IP65; Аварийный светильник BS-METEOR-51-L1-INEXI2; Аварийный светильник BS-TRINITY-81-L1-INEXI2; Световой прибор BS-FUGA-61-D1-INEXI2; Световой указатель BS-COMPASS-53-S1-INEXI2; Световой указатель BS-ESTETICA-71-S1-INEXI2; Световой указатель BS-EVERON-51-S1-INEXI2;

Сейсмостойкость по шкале MSK-64

Серия

COMPASS

Совместимые продукты

Батарея BS-3+3KRHT23/43-1,5/L-HB500-0-1; Батарея BS-3+3KRHT23/43-1,5/L-HB500-0-10;

Совместимый знак безопасности серии

PS-33336

Состояние

Активный

Средняя (габаритная) яркость знака безопасности в аварийном режиме

200 кд/м²

Средняя (габаритная) яркость знака безопасности в нормальном режиме

200 кд/м²

Срок службы

12 лет

Срок службы батареи

12 лет

Срок службы источника питания

150000 ч

Срок службы источника света

150 000 (2 x 75 000) ч

Срок хранения в упаковке

1 лет

Степень защиты от внешних воздействий

66 IP

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

Тестирование и управление

Кнопка "Тест", TELECONTROL

Тип источника света

DUOLED

Тип кабельного ввода подключения к групповой цепи питания

Резьбовой, стандартный

Тип кабельного ввода подключения к групповой цепи управления

Резьбовой, стандартный

Тип кривой силы света

Неприменимо

Тип пожароопасной зоны

П-IIа + П-III

Тип покрытия

Матовый

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Тип светового прибора

Автономный световой указатель с функцией TELECONTROL

Условия хранения по ГОСТ 15150-69

Функции управления

2 клеммы подключения слаботочной сети дистанционного устройства управления и тестирования BS-TELECONTROL-2; Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Гальваническая развязка; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация заряда аккумуляторной батареи светового прибора; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Наличие устройства ручного режима ожидания; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Соответствие требованиям по электромагнитной совместимости; Управление по коммутируемой линии Lcom изменение режима работы (постоянный / непостоянный) светового прибора; Электрическая прочность изоляции, не менее 3,75 кВ;

Цвет кабельного ввода подключения к групповой цепи питания

Никель

Цвет кабельного ввода подключения к групповой цепи управления

Никель

Цвет корпуса / № RAL

Красный/3020

Ширина

367 мм

Ширина в упаковке

300 мм

Электрохимическая система АКБ

NiCd
