Световой указатель BS-COMPASS-10-S1-ELON

Производитель
Белый Свет
Тип продукта
Светильник
Тип установки
Накладной, Подвесной
Область применения
Аварийное
Серия
COMPASS
Потребляемая мощность, Вт
7
Цветовая температура, К
5000

Все характеристики

13 250 ₽

Скачать pdf Печать

Характеристики модификации Световой указатель BS-COMPASS-10-S1-ELON

Серия

COMPASS

Тип продукта

Светильник

Тип установки

Накладной, Подвесной

Область применения

Аварийное

Потребляемая мощность, Вт

Цветовая температура, К

5000

Степень пылевлагозащиты, IP

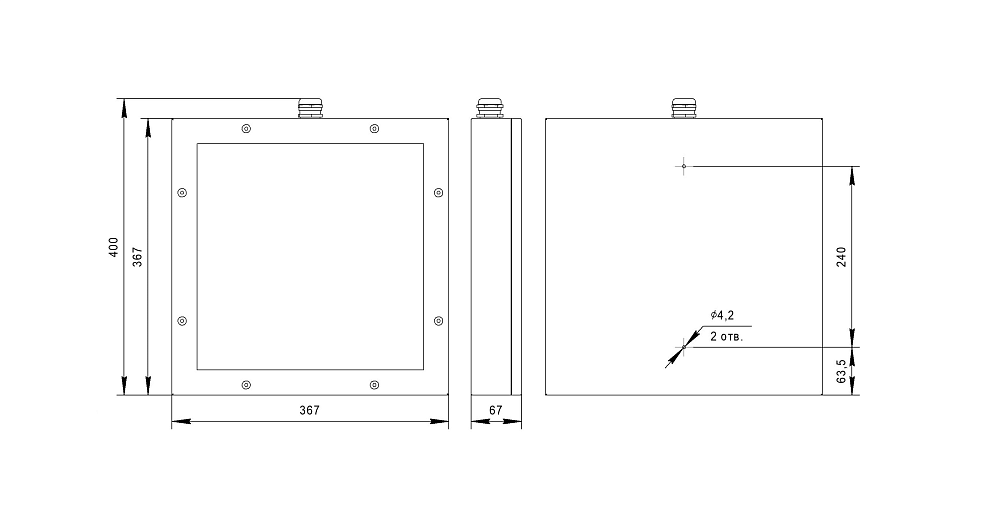

Длина, мм

367

Ширина, мм

367

Климатическое исполнение

УХЛ2*

Аналоги

a17015_Световой указатель BS-CANRON-10-S1-ELON; a17037_Световой указатель BS-SPUTNIK-10-S1-ELON; a23416_Световой указатель BS-COMPASS-10-S1-ELON Gray; a29540_Световой указатель BS-SPUTNIK-10-S1-ELON V01;

Вид заменяемого предохранителя

Плавкая вставка

Вид крепления знака безопасности к рассеивателю

Монтируется в световой прибор

Возможность замены источника питания

Да

Возможность замены источника света

Да

Время переключения из непостоянного в постоянный режим

0,5 сек

Время переключения с переменного на постоянный электрический ток

0,5 сек.

Высота

67 мм

Высота в упаковке

67 мм

Гарантийный срок

60 мес

Группа

Световые приборы

Группа механического исполнения

М4

Диаметр светового прибора

- мм

Диапазон номинального напряжения питания

~155÷265 / =155÷375 В

Диапазон номинальной частоты напряжения питания

47÷63 / 0 Гц

Длина

367 мм

Длительность пускового тока (∆t)

0,5 мкс

Дополнительный модуль

Блок защиты сети

Допустимый внешний диаметр кабеля групповой цепи питания

11-16

Допустимый внешний диаметр кабеля групповой цепи управления

11-16

Значения рабочей температуры

-40…+40 °С

Источник аварийного питания

ELON-230/2

Источник питания

ELON-230/2

Кабельный Ввод1

Резьбовой, стандартный Латунь никелированная 11-16мм Никель

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

Класс энергоэффективности ГОСТ Р 54993-2012

A....A+

Класс ETIM

EC001957

Код серии

BS012_9

Количество источников света

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/60/80 шт.

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

30/60/100/120 шт.

Конструктивное исполнение

Плоский (односторонний)

Коррелированная цветовая температура

5000 К

Коэффициент мощности ≥

0,96

Коэффициент пульсации светового потока

Крепления

На стену;

Максимальная поглощаемая энергия блоком защиты сети BS-BZ

145 Дж

Максимальное количество размещаемых знаков безопасности

Максимальное сечение кабеля подключения к групповой цепи питания

2.5 мм²

Масса нетто

5,41 гг

Материал кабельного ввода подключения к групповой цепи питания

Латунь никелированная

Материал кабельного ввода подключения к групповой цепи управления

Латунь никелированная

Материал клеммной колодки подключения к групповой цепи питания

керамика

Материал корпуса

сталь, порошковая эмаль

Материал рассеивателя

Стекло закалённое

Минимальная яркость знака безопасности в аварийном режиме

20 кд/м²

Минимальная яркость знака безопасности в нормальном режиме

20 кд/м²

Мощность источника света

3 Вт

Наименование аккумуляторной батареи

Неприменимо

Номинальная потребляемая мощность

7,7 Вт

Номинальная потребляемая мощность - непостоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - непостоянный режим с подогревом

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим

Неприменимо Вт

Номинальная потребляемая мощность - постоянный режим с подогревом

Неприменимо Вт

Номинальный потребляемый ток

0,035 А

Номинальный световой поток в аварийном режиме

Неприменимо лм

Номинальный световой поток в нормальном режиме

Неприменимо лм

Номинальный ток заменяемого предохранителя

0,50 А

Нормируемая продолжительность аварийной работы

0 ч

Общий индекс цветопередачи (CRI)

Полная потребляемая мощность

4,33 ВА

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Пусковой ток (Ipeak)

45 A

Расположение кабельного ввода подключения к групповой цепи питания

Сверху

Расстояние распознавания

60 м

Режим работы

централизованный

Рекомендуем в проект

Аварийный светильник BS-ARUNA-10-L1-ELON IP65; Аварийный светильник BS-TESSON-10-L1-ELON; Аварийный светильник BS-VIRTUS-10-L1-ELON; Аварийный светильник BS-VITARION-10-L2-ELON;

Сейсмостойкость по шкале MSK-64

Серия

COMPASS

Совместимые продукты

БАП BS-STABILAR2-81-B1-UNI BOX IP30 (1,0-15 W / = 190-260 V); БАП BS-STABILAR2-81-B1-UNI BOX IP66 (1,0-15 W / =190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP30 (1,0-45 W / = 190-260 V); БАП BS-STABILAR2-81-B2-UNI BOX IP66 (1,0-45 W / =190-260 V); БАП BS-STABILAR3-81-B1-UNI AUTOTEST BOX IP66 (1,0-10 W / = 190-260 V); БАП BS-STABILAR3-81-B3-UNI AUTOTEST BOX IP66 (1,0-50 W / = 190-260 V);

Совместимый знак безопасности серии

PS-33336

Состояние

Активный

Средняя (габаритная) яркость знака безопасности в аварийном режиме

200 кд/м²

Средняя (габаритная) яркость знака безопасности в нормальном режиме

200 кд/м²

Срок службы

12 лет

Срок службы источника питания

150000 ч

Срок службы источника света

150 000 (2 x 75 000) ч

Срок хранения в упаковке

1 лет

Степень защиты от внешних воздействий

66 IP

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

04 IK

Тип заменяемого плавкого предохранителя

ВП2Б

Тип источника света

DUOLED

Тип кабельного ввода подключения к групповой цепи питания

Резьбовой, стандартный

Тип кабельного ввода подключения к групповой цепи управления

Резьбовой, стандартный

Тип кривой силы света

Неприменимо

Тип пожароопасной зоны

П-IIа + П-III

Тип покрытия

Матовый

Тип ремонтопригодности СТО.69159079-03-2019

4 № типа

Тип светового прибора

Световой указатель централизованного электропитания / оповещатель пожарный световой

Условия хранения по ГОСТ 15150-69

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Автоматически восстанавливаемая защита от холостого хода; Активный корректор коэффициента мощности; Встроенный блок защиты сети BS-BZ; Гальваническая развязка; Керамическая клеммная колодка; Соответствие требованиям по электромагнитной совместимости; Электрическая прочность изоляции, не менее 3,75 кВ;

Цвет кабельного ввода подключения к групповой цепи питания

Никель

Цвет кабельного ввода подключения к групповой цепи управления

Никель

Цвет корпуса / № RAL

Красный/3020

Ширина

367 мм

Электрохимическая система АКБ

Неприменимо
