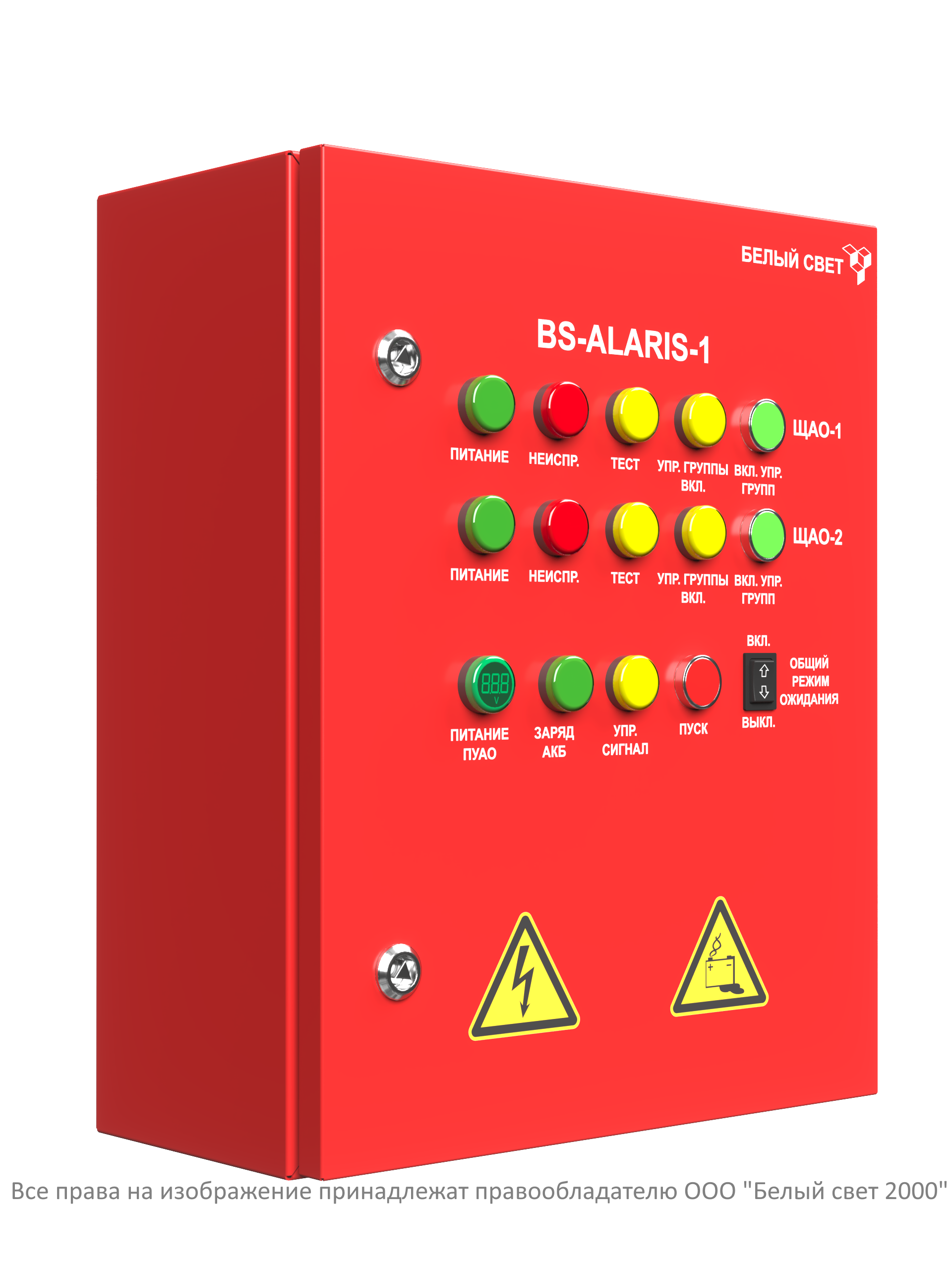

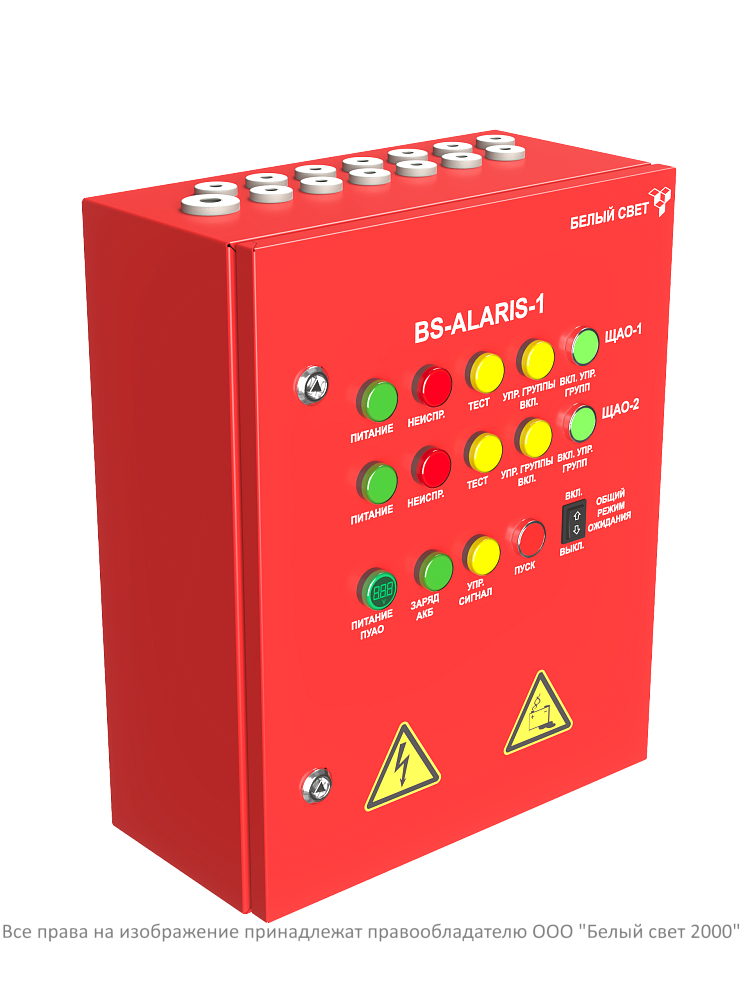

ПУАО BS-ALARIS-1-QS16-230/230-2LCGt

Системы заземления по ГОСТ 30331.1-2013/ГОСТ Р 50571.2-94

TN-C, TN-S, TN-C-S

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

I

Вид вводного устройства

выключатель нагрузки (QS)

Номинальный ток (номинальный рабочий ток вводного устройства)

16 А

Резервное пространство

20%

Климатическое исполнение

УХЛ4

Значения рабочей температуры

-5…+35 °С

Тип пожароопасной зоны

- 20...+ 40 °С

Условия хранения по ГОСТ 15150-69

2

Степень защиты от внешних воздействий

54

Сейсмостойкость по шкале MSK-64

9

Группа механического исполнения

М2

Степень защиты от воздействия механических ударов (ГОСТ 55841-2013,Приложение ДА, п.ДА3.2.)

09

Пригоден для монтажа на поверхности из нормально возгораемых материалов.

Да

Материал корпуса

сталь, порошковая эмаль

Цвет корпуса / № RAL

Красный/3020

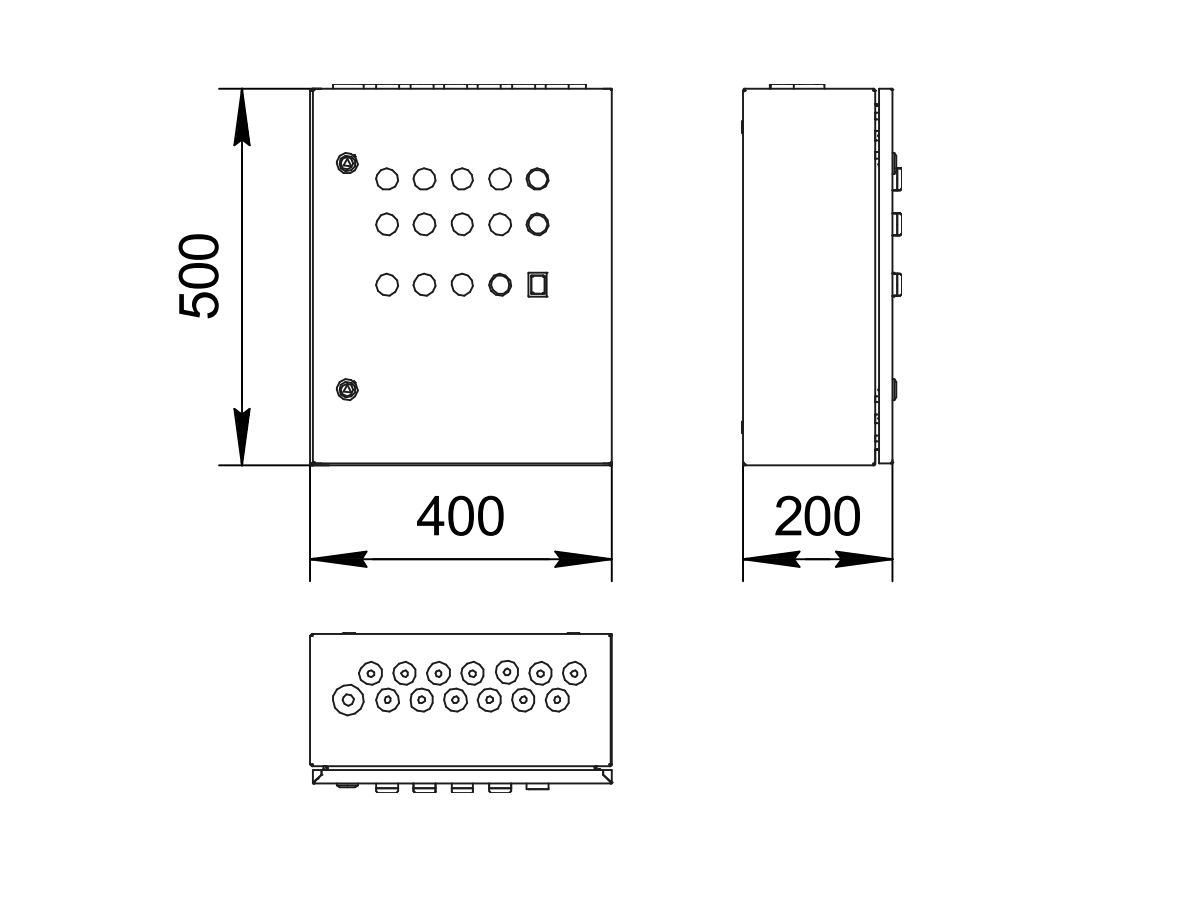

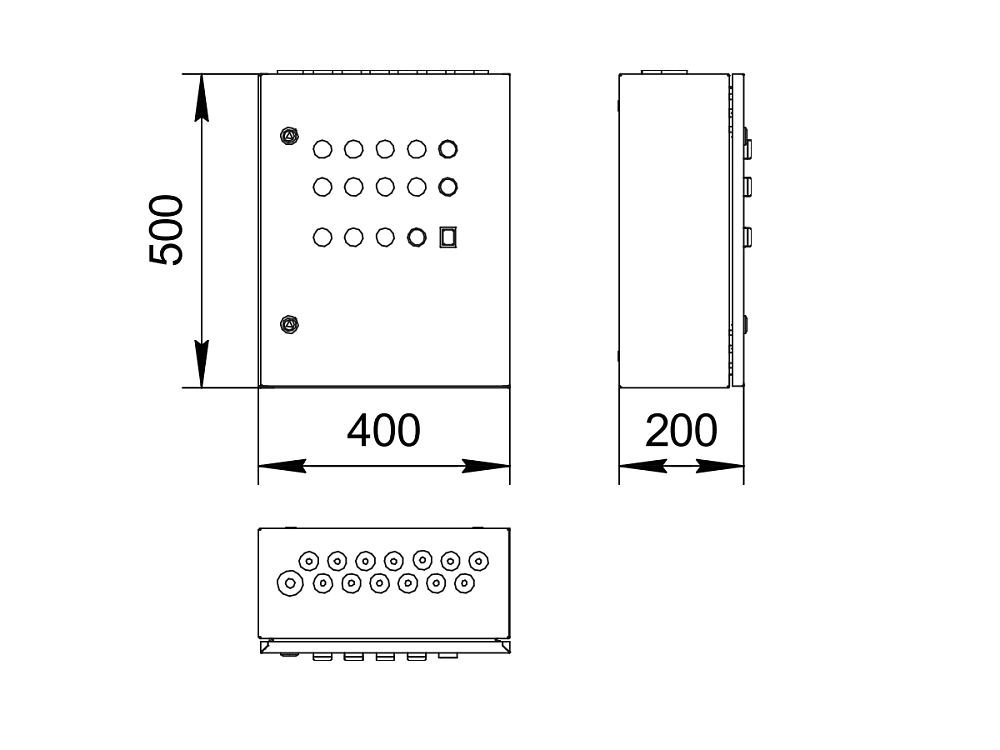

Длина

200 мм

Ширина

400 мм

Высота

500 мм

Масса нетто

3,40 г

Расположение кабельного ввода подключения к групповой цепи управления

Сверху

Материал клеммной колодки подключения к групповой цепи питания

термопластичный эластомер и полиамид 6.6

Производитель шкафа

Белый свет 2000

Тип кабельного ввода

гермоввод

Максимальное сечение кабеля подключения к групповой цепи питания

6 мм²

Максимальное сечение кабеля подключения к групповой цепи управления

2.5 мм²

Максимальное сечение кабеля входного питания

4 мм²

Срок службы источника света

2 - 4 лет

Срок службы источника питания

4000 ч

Срок службы

25 лет

Гарантийный срок

36 мес

Срок хранения в упаковке

2 лет

Тип дверного замка

Стандартный

Открывание двери

Правое

Угол открывания двери

90 ˚

Количество замков в двери

1

Материал рассеивателя

сталь, порошковая эмаль

Количество групповых цепей Блока №1

0

Вид аппарата защиты групповых цепей Блока №1

Неприменимо

Тип групповых цепей Блока №1

Неприменимо

Номинальный рабочий ток аппарата защиты групповых цепей Блока №1

Неприменимо

Количество групповых цепей Блока №2

0

Вид аппарата защиты групповых цепей Блока №2

Неприменимо

Тип групповой цепи Блока №2

Неприменимо

Характеристика срабатывания аппарата защиты групповых цепей Блока №2

Неприменимо

Номинальный рабочий ток аппарата защиты групповых цепей Блока №2

Неприменимо

Количество групповых цепей Блока №3

0

Вид аппарата защиты групповых цепей Блока №3

Неприменимо

Тип групповых цепей Блока №3

Неприменимо

Характеристика срабатывания аппарата защиты групповых цепей Блока №3

Неприменимо

Номинальный рабочий ток аппарата защиты групповых цепей Блока №3

Неприменимо

Количество групповых цепей Блока №4

0

Вид аппарата защиты групповых цепей Блока №4

Неприменимо

Тип групповой цепи Блока №4

Неприменимо

Характеристика срабатывания аппарата защиты групповых цепей Блока №4

Неприменимо

Номинальный рабочий ток аппарата защиты групповых цепей Блока №4

Неприменимо

Наименование аккумуляторной батареи

10HR14/50-1,6/F

Электрохимическая система АКБ

NiMH

Номинальная ёмкость

1.6 А·ч

Диапазон номинальной частоты напряжения питания

47÷63 Гц

Цвет кабельного ввода подключения к групповой цепи питания

Серый

Допустимый внешний диаметр кабеля групповой цепи питания

11-16 мм

Материал кабельного ввода подключения к групповой цепи питания

EPDM

Тип кабельного ввода подключения к групповой цепи питания

Втулка изоляционная

Цвет кабельного ввода подключения к групповой цепи управления

Серый

Допустимый внешний диаметр кабеля групповой цепи управления

11-16 мм

Материал кабельного ввода подключения к групповой цепи управления

EPDM

Тип кабельного ввода подключения к групповой цепи управления

Втулка изоляционная

Функции управления

Автоматически восстанавливаемая защита от короткого замыкания цепи заряда АКБ; Автоматически восстанавливаемая защита от короткого замыкания цепи питания источника света; Активный корректор коэффициента мощности; Гальваническая развязка; Защита от глубокого разряда АКБ; Импульсное зарядное устройство; Индивидуальная индикация заряда аккумуляторной батареи светового прибора; Интегрированное испытательное устройство кнопочного типа (кнопка "Тест"); Наличие устройства ручного режима ожидания; Предохранители для защиты аккумуляторной батареи и питающей сети - DOUBLE SAFETY; Режим дистанционной задержки аварийного режима; Соответствие требованиям по электромагнитной совместимости; Управление по коммутируемой линии Lcom изменение режима работы (постоянный / непостоянный) светового прибора;

Класс энергоэффективности ГОСТ Р 54993-2012

A

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой В

20/40/70/110 шт

Количество световых приборов на автоматический выключатель 3А/6А/10А/16А с характеристикой C

40/70/100/130 шт

Длительность пускового тока (∆t)

300 мкс

Время переключения из нормального в аварийный режим

0,3 сек

Пусковой ток (Ipeak)

2,3 А

Кабельный Ввод2

Втулка изоляционная EPDM 11-16мм Серый

Кабельный Ввод1

Втулка изоляционная EPDM 11-16мм Серый

Полная потребляемая мощность

10,42

Высота в упаковке

500 мм

Длина в упаковке

250 мм

Источник аварийного питания

STABILAR-2.UNI

Нормируемая продолжительность аварийной работы

3 ч

Тип светового прибора

Пульт управления аварийным освещением с функцией TELECONTROL

Ширина в упаковке

450 мм

Код серии

BS04_11

Группа

НКУ

Аккумуляторные батареи списком

Батарея BS-10HRHT14/50-1,6/F-HB500-0-1;

Рекомендуем в проект

Аварийный светильник BS-AMON-51-L1-INEXI2 V02 3000K; Аварийный светильник BS-ARC-51-L1-INEXI2; Аварийный светильник BS-ARUNA-81-L1-INEXI2 IP65; Аварийный светильник BS-AURORIS-73-L1-INEXI2; Аварийный светильник BS-BRIZ-83-L1-INEXI2; Аварийный светильник BS-DBU-53-L2-INEXI2; Аварийный светильник BS-GORIZONT-83-L1-INEXI2 Gray; Аварийный светильник BS-METEOR-53-L1-INEXI2; Аварийный светильник BS-METEORIT-53-L1-INEXI2 3000K DD01 ; Световой указатель BS-METEORIT-81-S1-INEXI2; Световой указатель BS-METEORIT-83-S1-INEXI2;

Материал знака безопасности

сталь, порошковая эмаль

Номинальный потребляемый ток

0,045 А

Диапазон номинального напряжения питания

~207÷253 В

Состояние

Активный

Совместимые продукты

Батарея BS-10HRHT14/50-1,6/F-HB500-0-1; ЩАО BS-AKTEON-1-QF32-400/230-LCGt9QF10-R3; ЩАО BS-AKTEON-1-QS10-400/230-LCGt3QF6-R10; ЩАО BS-AKTEON-1-QS16-230/230-LCGt2QF6-R8; ЩАО BS-AKTEON-1-QS16-400/230-LCGt6QF6-R15; ЩАО BS-AKTEON-1-QS25-230/230-LCGt4QF6-R13; ЩАО BS-AKTEON-1-QS25-400/230-LCGt9QF6-R23;

Категория управляемого оборудования

ЩАО

Количество управляемого оборудования

1 шт

Тип групповых цепей ЩАО

с прерыванием питания, коммутируемая группой и функцией TELECONTROL (LCGt) шт

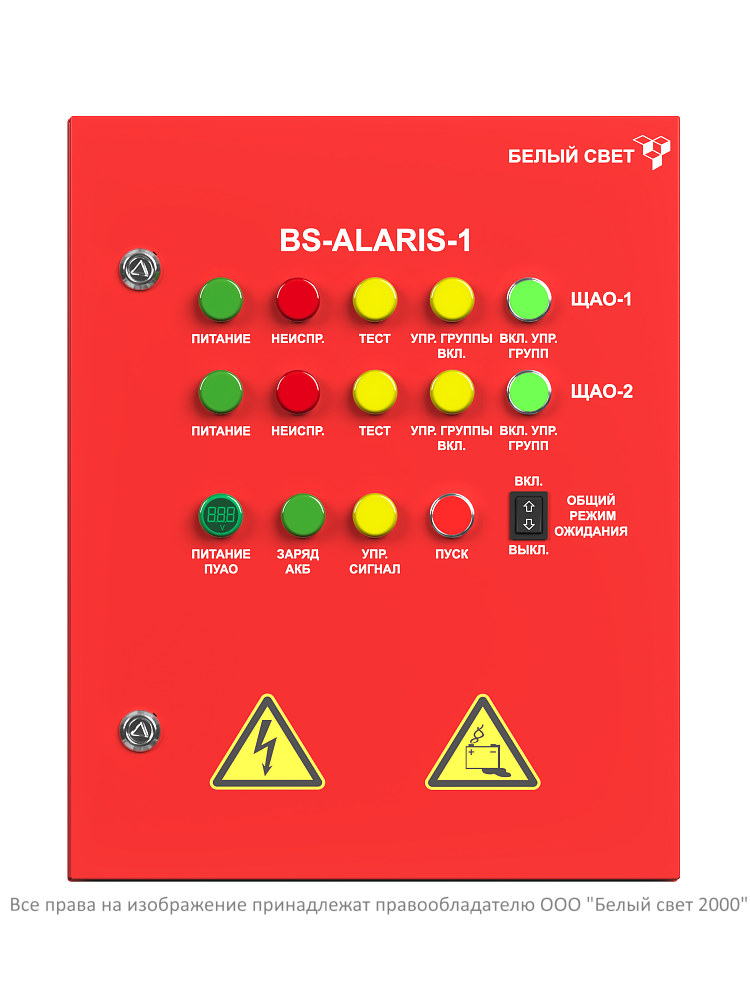

Индикаторы и кнопки управления на оперативной панели

ИНДИКАТОРЫ: "Питание, Неиспр., Тест, Питание ПУАО, Упр. Сигнал, Заряд АКБ, Упр.групп.вкл.", КНОПКИ: "Общий режим ожидания ВКЛ./ВЫКЛ., Пуск, Вкл.упр.групп.".

Входные сигналы индикации

Потенциал: ~230V индикация "Питание", "Неисправность", "Тест", "Упр.групп.вкл.".

Выходные сигналы управления

Потенциал: -110 DC "Включение Общего режима ожидания"; +110 DC "Выключение общего режима ожидания"; Сухой контакт: "Пуск аварийный режим"; "Вкл.упр.групп.".

Масса, не более

25 кг

Количество и диаметр кабельных вводов

14 (15-20(1); 11-17(13)) шт./мм

Аналоги

a16241_ПУАО BS-ALARIS-1-QS16-230/230-3LCGt; a16242_ПУАО BS-ALARIS-1-QS16-230/230-5LCGt; a16245_ПУАО BS-ALARIS-1-QS16-230/230-4LCGt; a23020_ПУАО BS-ALARIS-1-QS16-230/230-1LCGt;
