Как устроена система

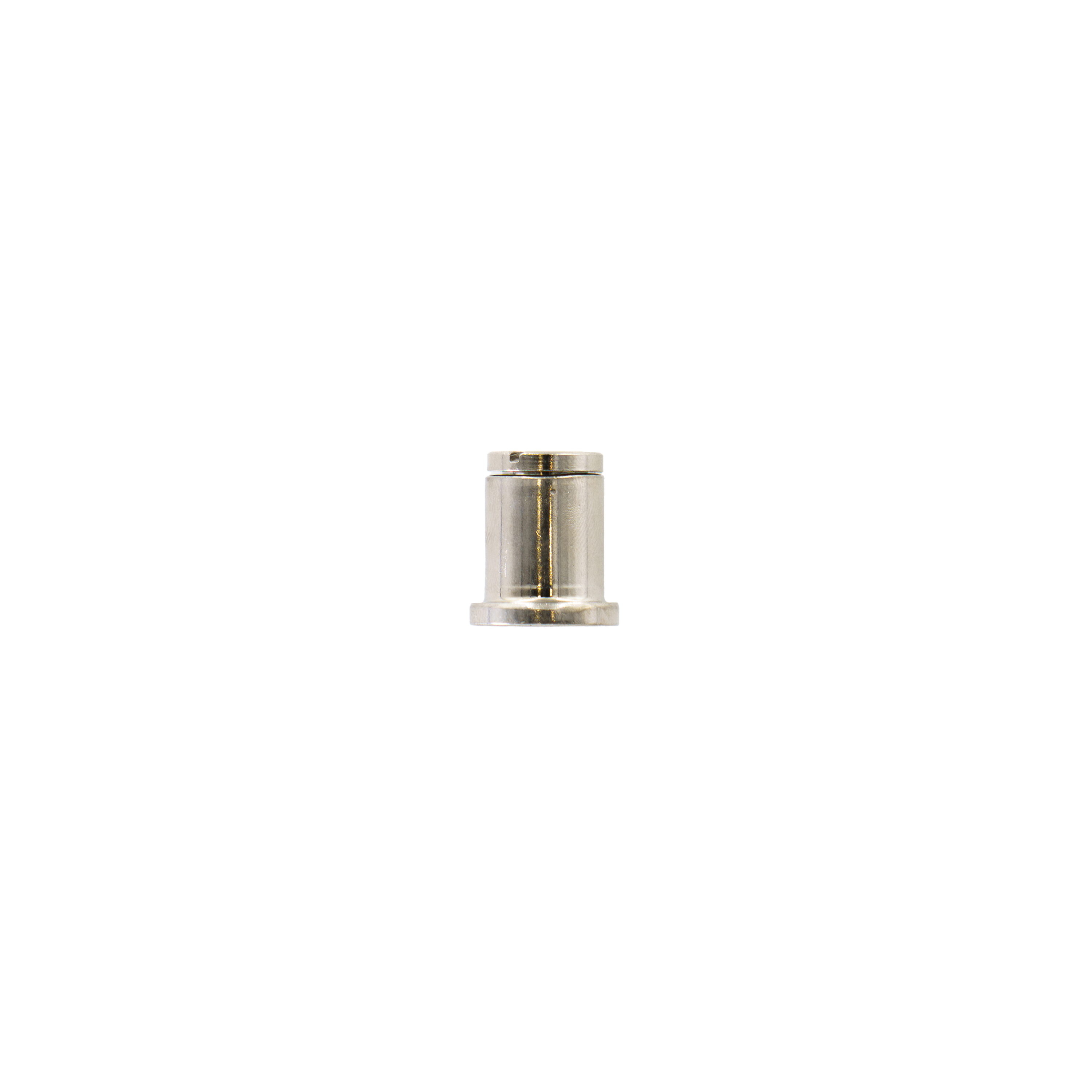

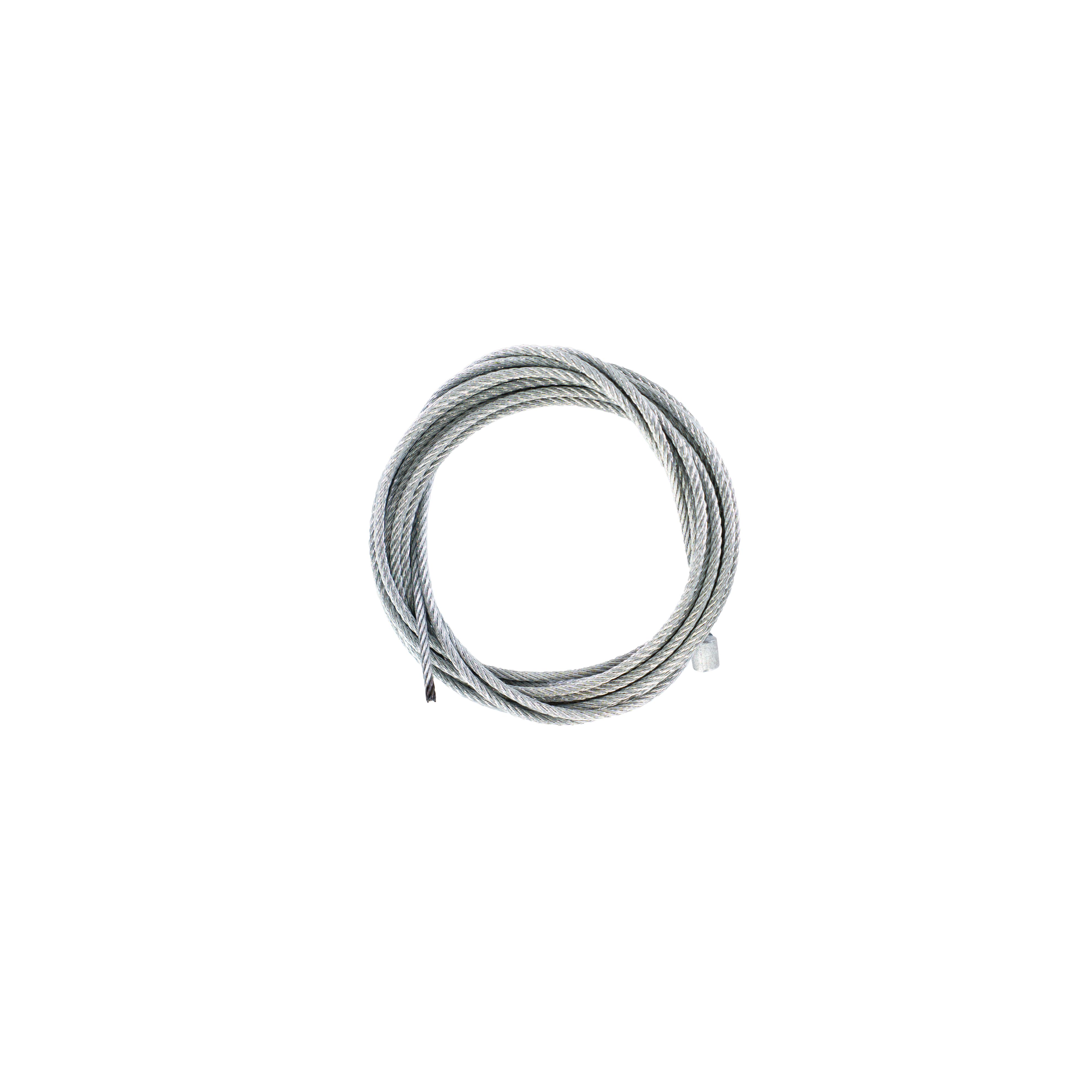

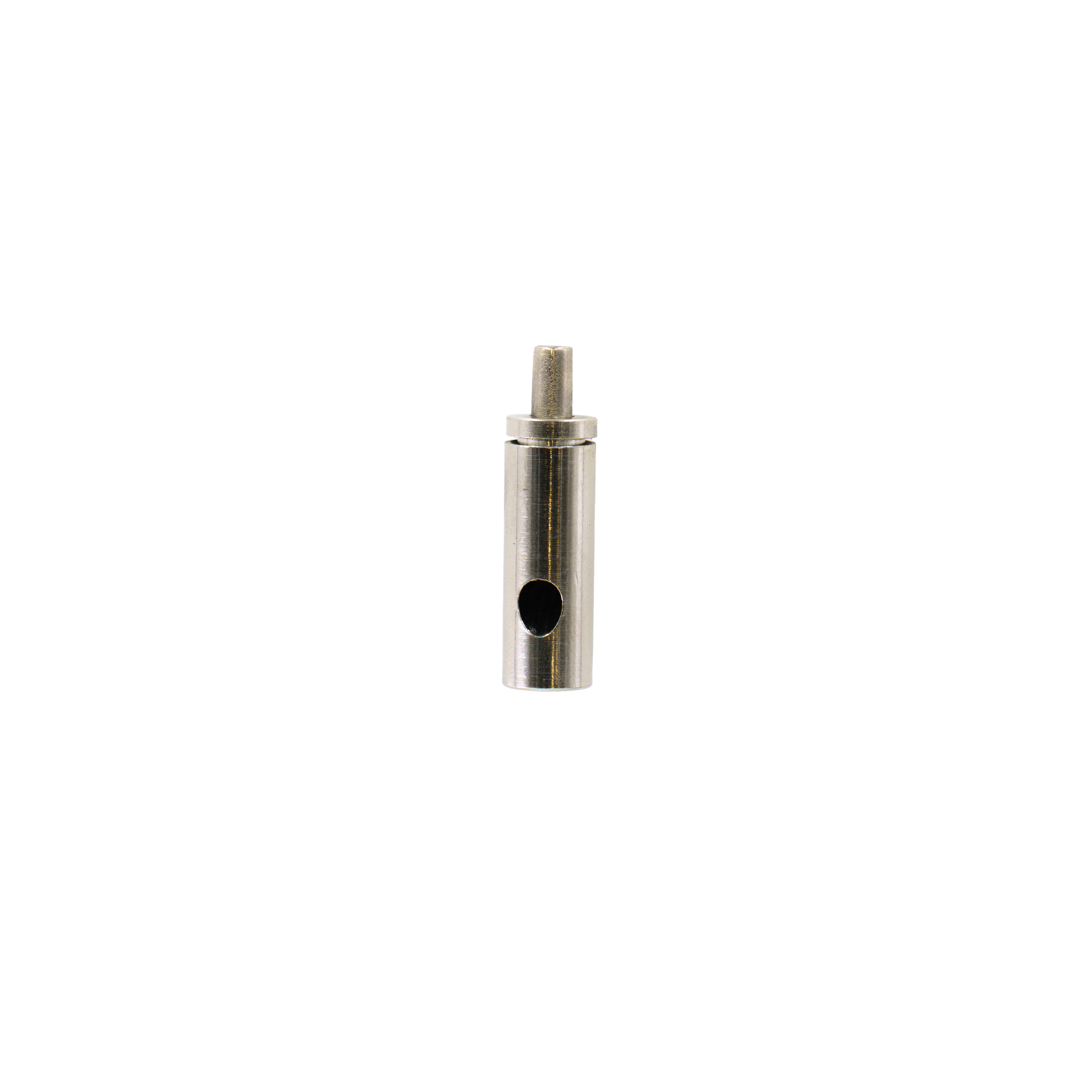

SKP LINE построена по модульному принципу: узел подвеса собирается из потолочного узла, несущего троса, тросового зажима и сменного элемента сопряжения. Потолочный узел крепится к несущему основанию и удерживает трос. Стальной трос задаёт высоту подвеса и выпускается в разных длинах. Цанговый зажим фиксирует трос и регулирует высоту конструкции: в системе применяются зажимы М5, М4 и двойной цанговый зажим. Сменный элемент сопряжения соединяет подвес с оборудованием — это винт, крюк, спиральный анкер или другая деталь под тип изделия. Меняя зажим, элемент сопряжения и длину троса, систему адаптируют под светильник, акустическую панель, рекламную конструкцию, вентиляционный или кабеленесущий элемент.
Подбор по креплению
Выбор начинается с параметров конструкции и монтажа: масса изделия, число и расположение точек подвеса, материал панели, тип потолочного основания и способ его подготовки, присоединительная резьба или посадочное отверстие изделия, требуемая высота подвеса и диапазон регулировки. Схема или чертёж с точками крепления помогает проверить совместимость элементов.
| Модель | Тип узла | Назначение |
|---|---|---|

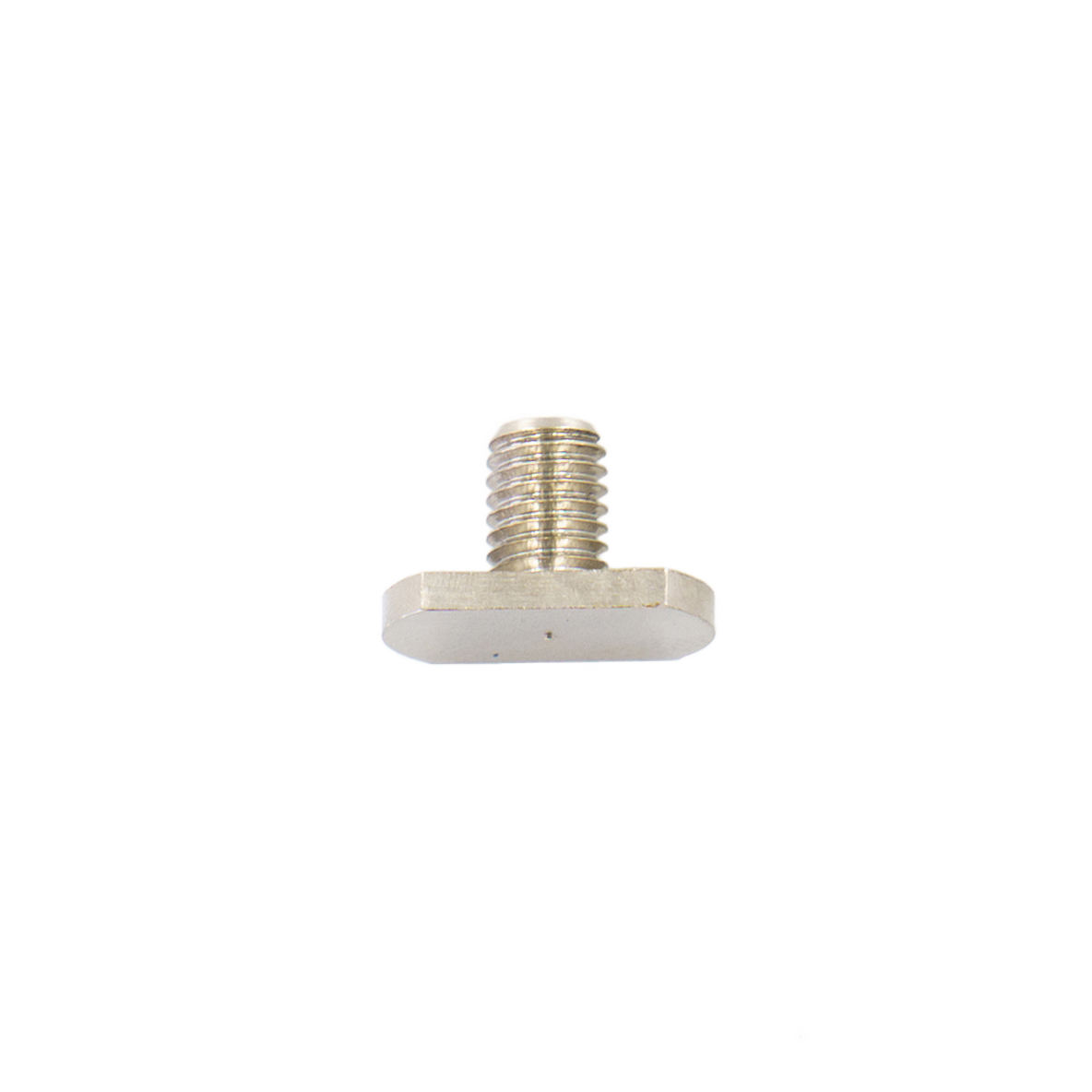

| SKP001 | Зажим М5 и винт М5 9×13 мм | Линейные светильники через монтажный паз корпуса |

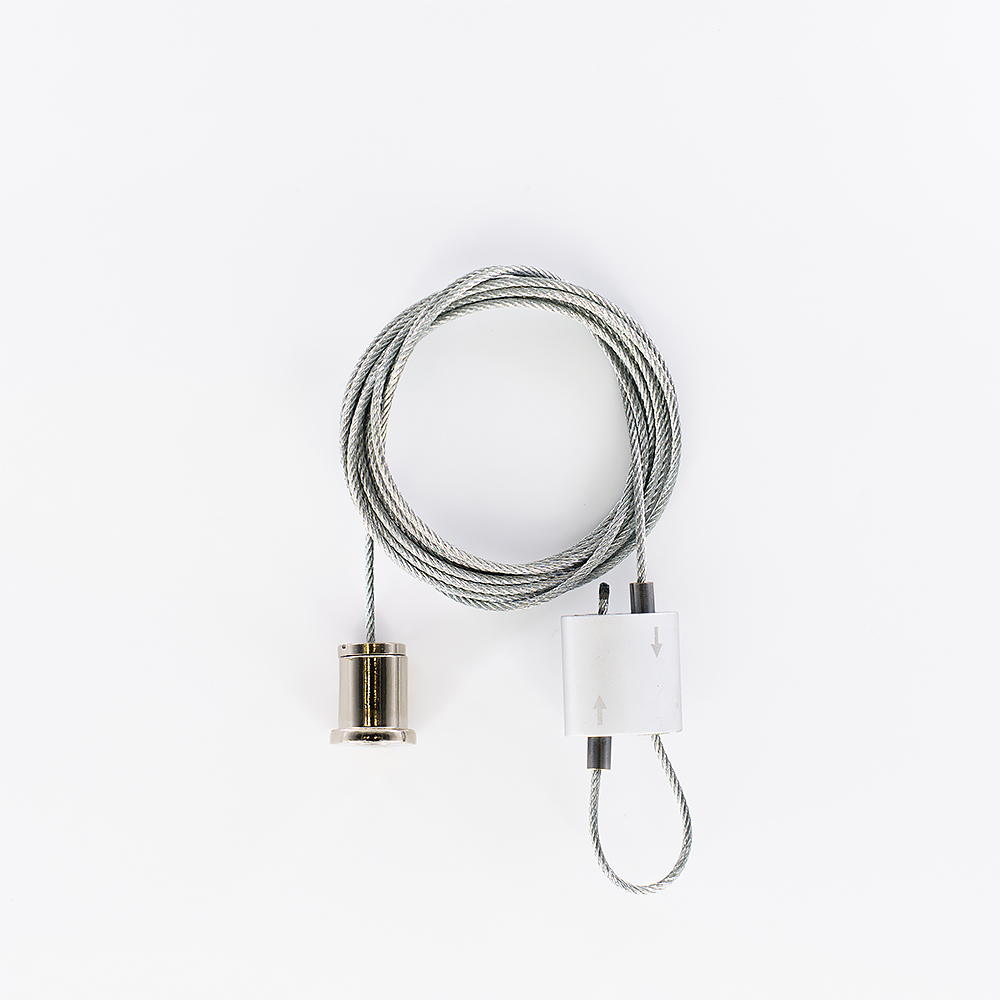

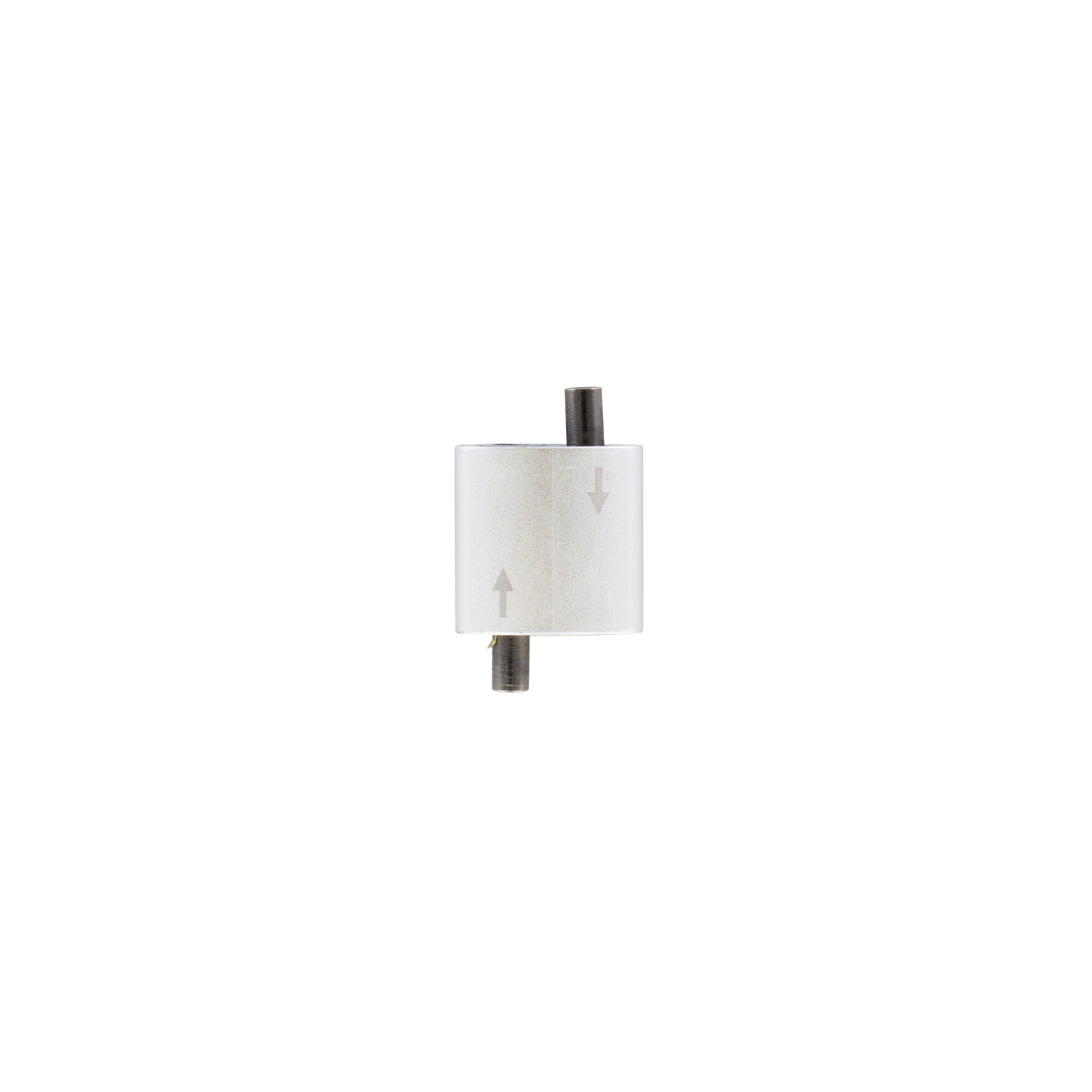

| SKP002 | Двойной цанговый зажим | Изделия с малой точкой крепления: скоба, петля, технологическое отверстие |

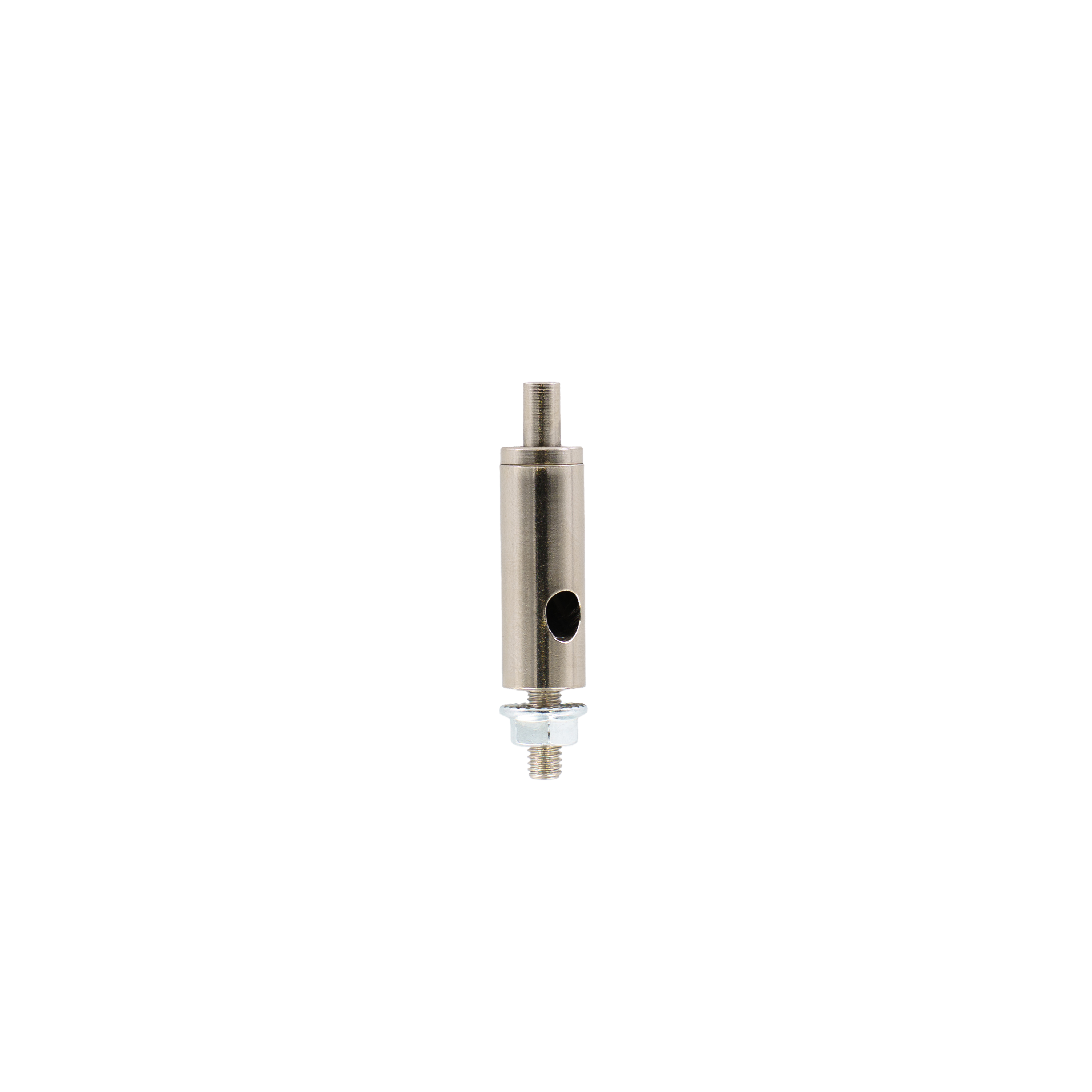

| SKP003 | Зажим М4×10 и гайка М4 с фланцем | Крепление под резьбовой узел М4 |
| SKP050 | Зажим М5 и крюк SKP014 | Подвес за скобу, петлю, проушину или технологическое отверстие |

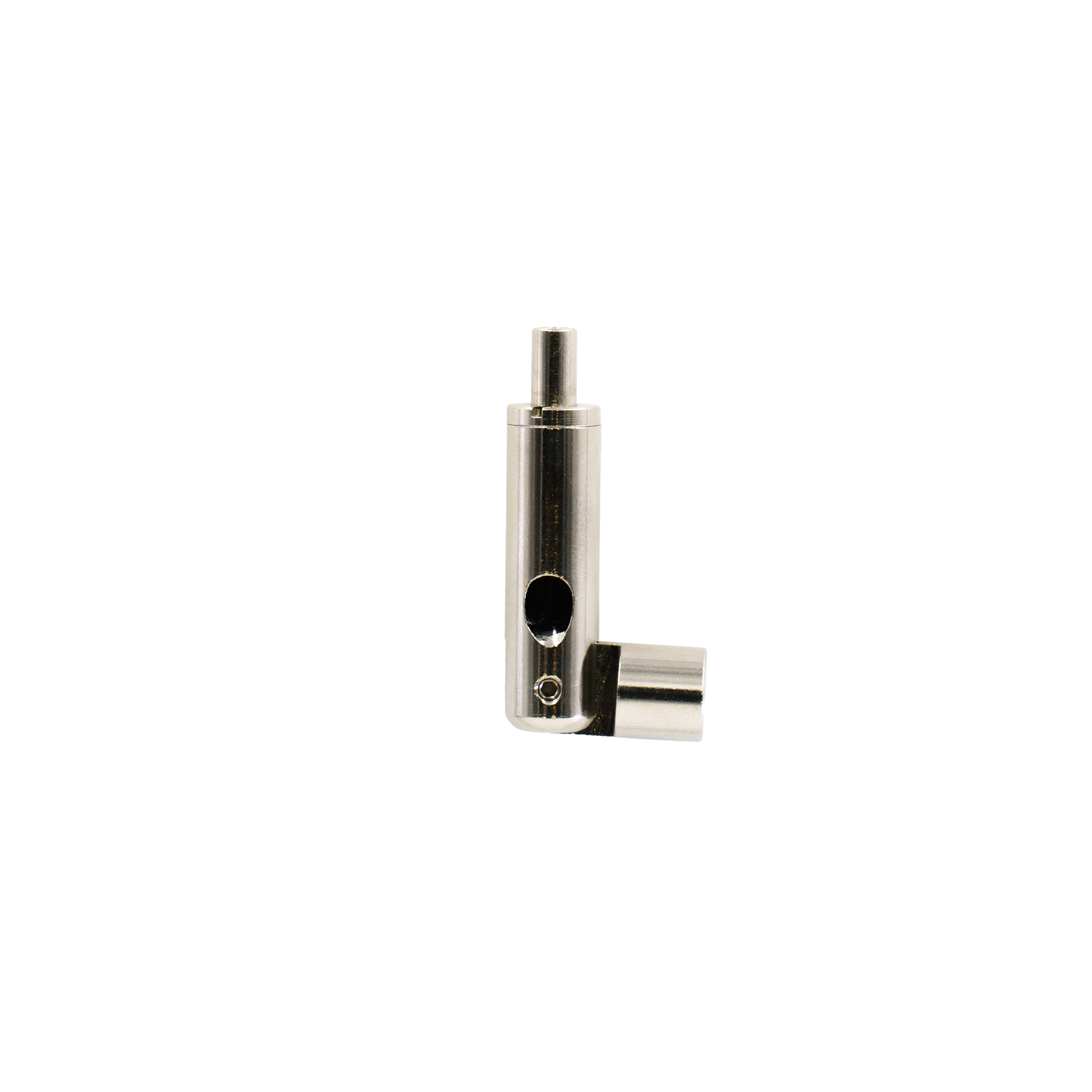

| SKP052 | Поворотный зажим М4 и гайка М4 с фланцем | Светильники и конструкции с креплением под углом к плоскости изделия |

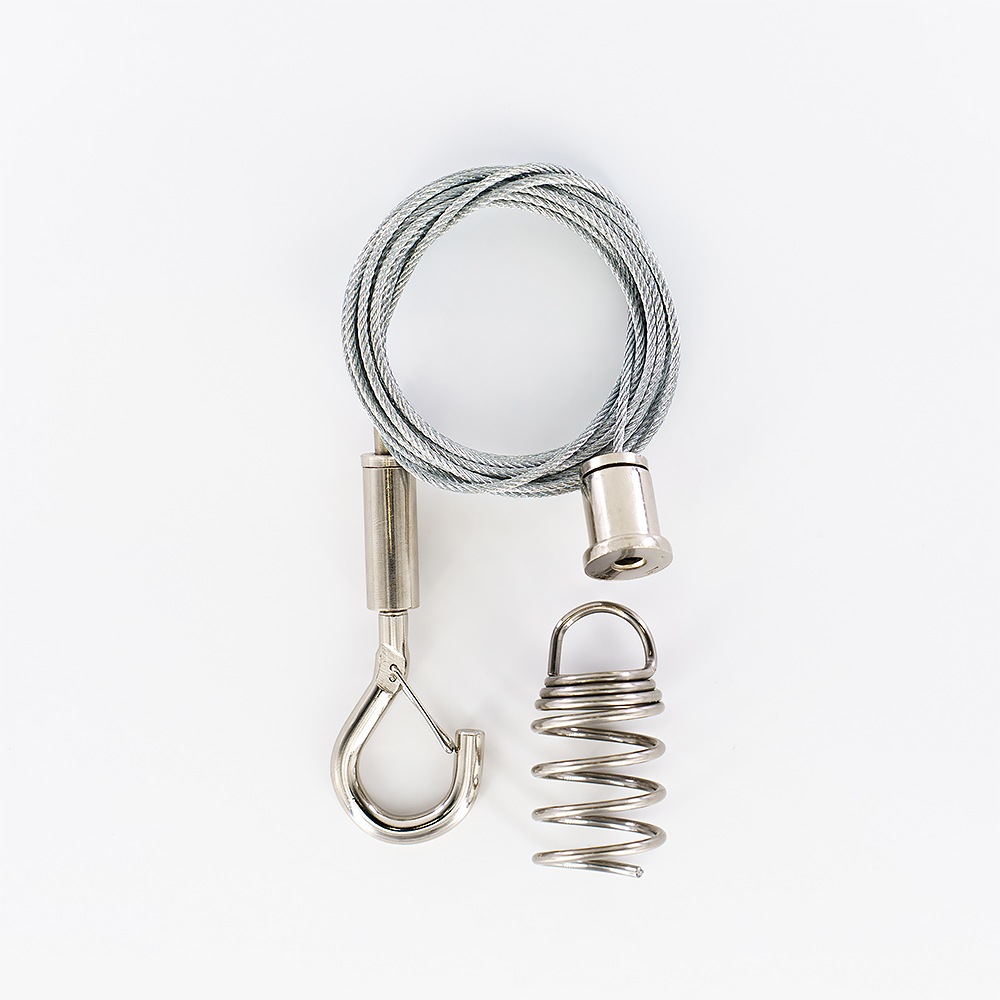

| SKP051 | Зажим М5, крюк SKP014 и спиральный анкер SKP041 | Акустические панели: точка крепления в мягком материале |

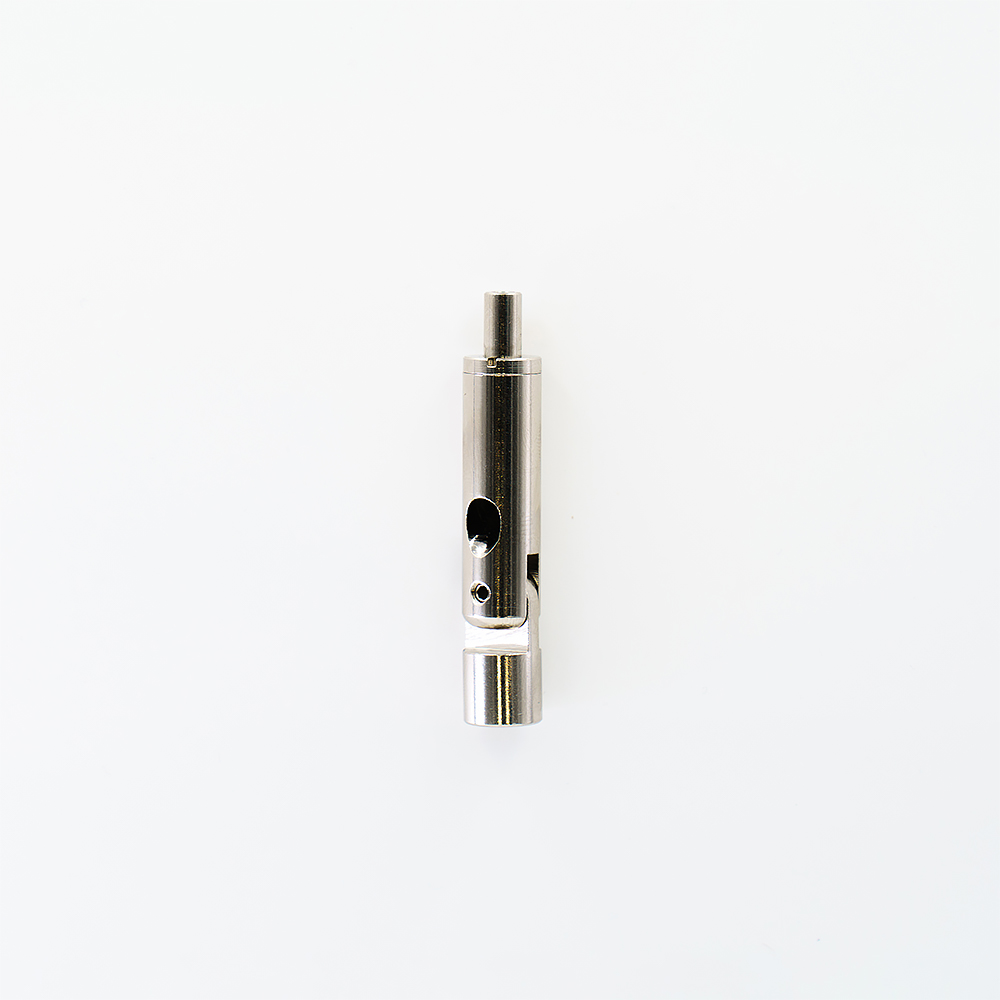

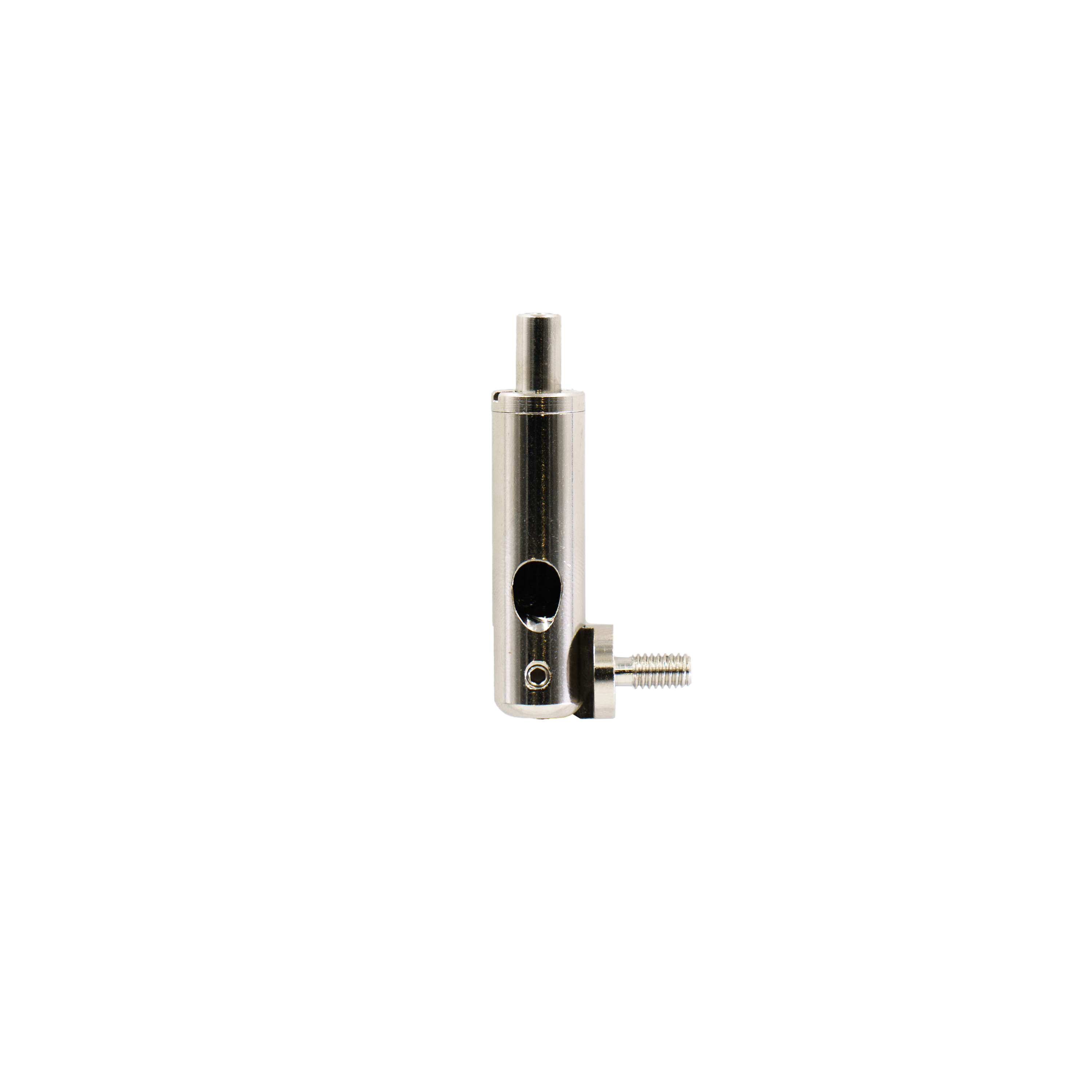

| SKP053 | Поворотный зажим М5 внутренний SKP017 и винт М5 | Светильники и профили с креплением под углом |

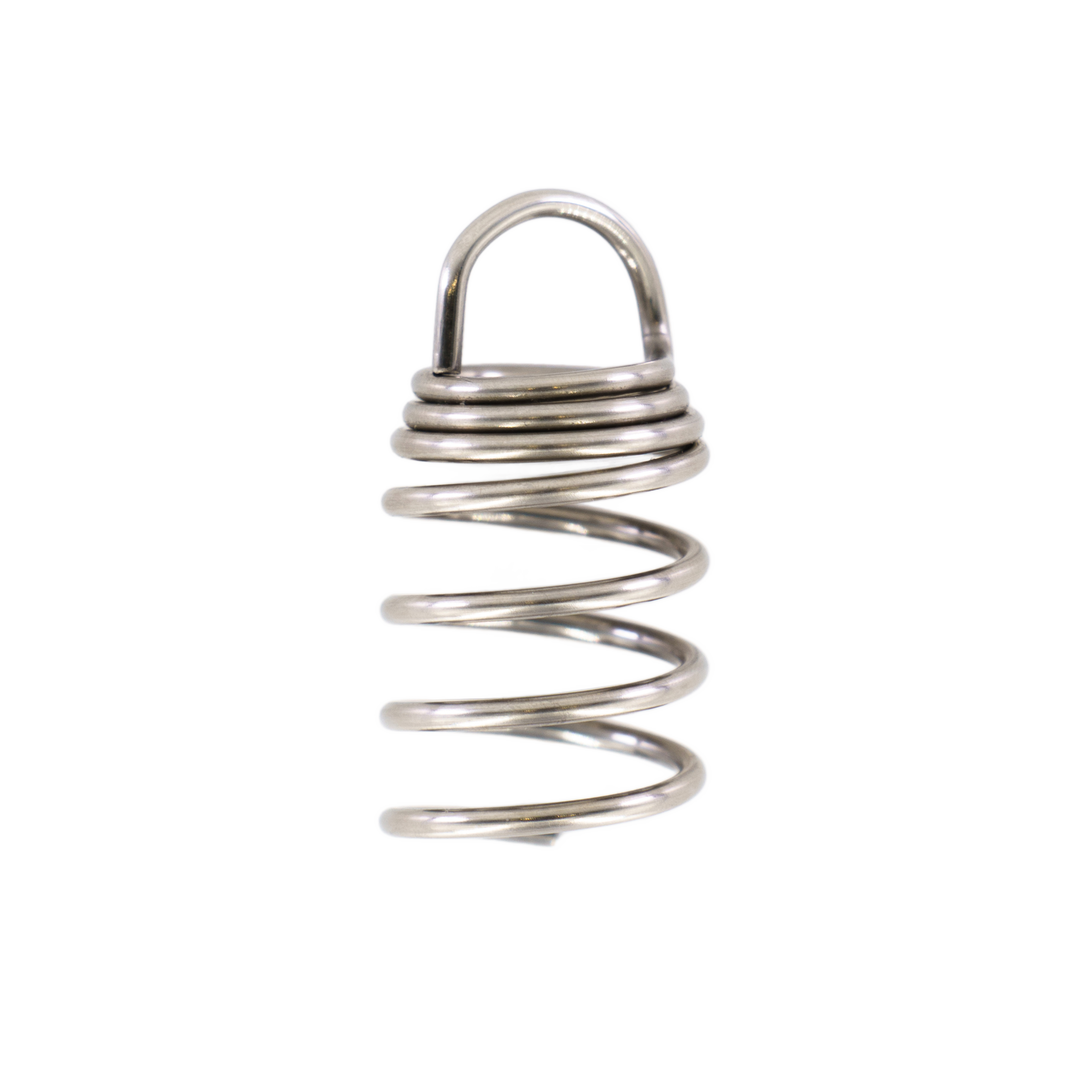

Для конструкций с монтажной петлёй или проушиной подходит крюк с фиксирующим зажимом. Для мягких акустических материалов используется спиральный анкер: он вкручивается в тело панели и формирует точку крепления без сквозного отверстия. Крюк связывает анкер с зажимом М5.
Что нужно для подбора
Чтобы подобрать комплект SKP LINE, пришлите:
- тип изделия — светильник, акустическая панель, рекламная или инженерная конструкция;
- массу изделия, число и расположение точек подвеса;
- материал панели и способ крепления к изделию — монтажный паз, петля, резьба М4, мягкий материал;
- тип потолочного основания и требуемую высоту подвеса;
- схему или чертёж подвеса с точками крепления.
По этим данным специалисты СК ПАЛЛОР помогут собрать совместимый узел и определить нужные элементы. Система тросового подвеса не заменяет несущий анкер основания, а дополняет его. Также в серии есть комплекты с крюком и с поворотными зажимами; отдельные элементы позволяют собрать узел из совместимых деталей.
Частые вопросы
Можно ли собрать подвес из отдельных элементов?
Да. Система модульная: узел собирается из потолочного узла, троса, зажима и подходящего элемента сопряжения.
Чем отличаются комплекты для светильников и для акустики?
Для светильников узел строится вокруг крепления к корпусу изделия — монтажный паз, петля или резьба. Для мягких акустических панелей используют спиральный анкер. Соединение с подвесом зависит от комплекта: например, через крюк SKP014 или через трос с двойным зажимом SKP002.
Как подобрать комплект под изделие?
Нужны тип изделия, масса и точки крепления, материал панели, тип основания, требуемая высота и схема подвеса. По ним определяется состав узла.
